Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: LPJG0820GENL
Document: LPJG0820GENL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000
Prijs: Supportive
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4600K.PCS/Month
Artikelnummer: |
LPJG0820GENL |
Familie: |
magnetische RJ45 |
Compatibele merken: |
Puls |
Aantal poorten: |
1x1 |
Klikken: |
Omlaag |
Gegevenssnelheid: |
1000Base-T |
PoE: |
Niet |
LED-optie: |
Met |
EMl tabbladen: |
Met |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
0 ° C tot +70 ° C |
Artikelnummer: |
LPJG0820GENL |
Familie: |
magnetische RJ45 |
Compatibele merken: |
Puls |
Aantal poorten: |
1x1 |
Klikken: |
Omlaag |
Gegevenssnelheid: |
1000Base-T |
PoE: |
Niet |
LED-optie: |
Met |
EMl tabbladen: |
Met |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
0 ° C tot +70 ° C |

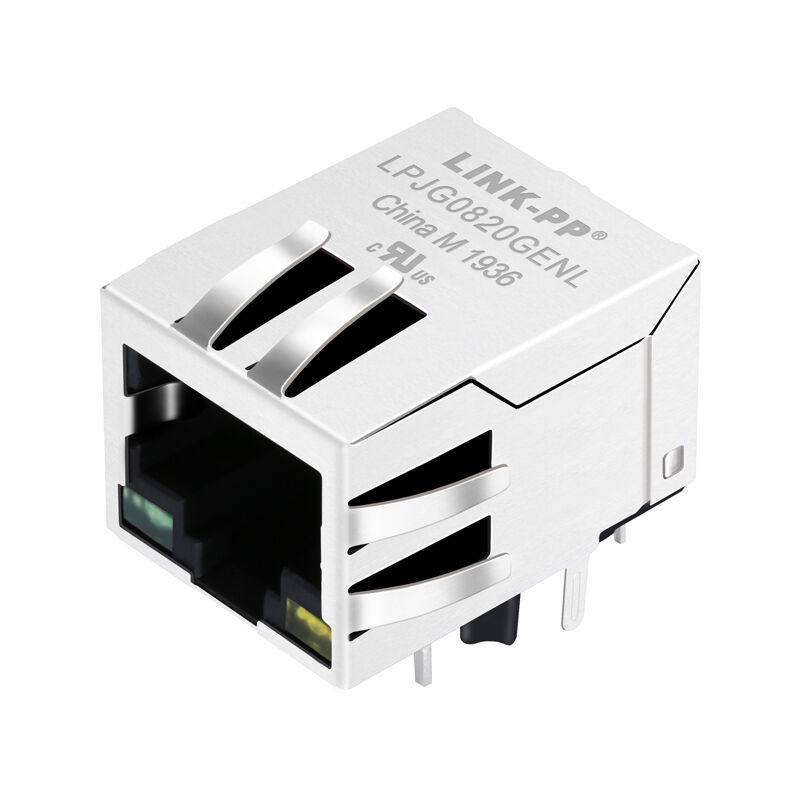

De LPJG0820GENL, ontwikkeld door LINK-PP, is een krachtige RJ45-connector met één poort (1x1) en geïntegreerde 1000Base-T-magnetiek. Deze gigabit-connector is ontworpen voor Through-Hole Technology (THT)-montage en heeft een standaard neerwaartse oriëntatie en geïntegreerde EMI-lipjes voor superieure elektromagnetische afscherming.
De LPJG0820GENL voldoet volledig aan de IEEE 802.3-normen en RoHS-richtlijnen (2011/65/EU) en biedt robuuste signaalintegriteit en isolatie. Het is de perfecte netwerkcomponent voor SOHO-apparatuur (zoals ADSL-modems), LAN-on-Motherboard (LOM)-toepassingen, hubs en Ethernet-switches.
Bij25°Cbiedt de LPJG0820GENL stabiele elektrische prestaties voor 1000Base-T Ethernet-toepassingen.
| Parameter | Specificatie |
|---|---|
| Draaiverhouding | 1CT:1CT (±2%) |
| Open circuitinductie (OCL) | Min. 350 uH @ 100 kHz, 0,1 V, met 8 mA DC-voorspanning |
| Invoegverlies | -1,0 dB maximaal bij 1,0–65 MHz |
| Retourverlies |
-20 dB min. @ 1–10 MHz; -16 dB min. bij 10–30 MHz; -12 dB min. bij 30–60 MHz; -10 dB min. bij 60–100 MHz |
| Overspraak |
-40 dB min. bij 1–30 MHz; -35 dB min. bij 30–60 MHz; -30 dB min. bij 60–100 MHz |
| Afwijzing van de gemeenschappelijke modus |
-30 dB min. bij 1–50 MHz; -20 dB min. bij 50–150 MHz |
| Heup | 1500 Vrms Min |
| Interne isolatiecapaciteit | 1000 pF / 2 kV |
| Bedrijfstemperatuur | 0°C tot 70°C |
De LPJG0820GENL bevat dubbele LED-indicatoren voor duidelijk zicht op de status:
| LED-positie | Kleur | Piekgolflengte | Voorwaartse spanning (IF = 20mA) |
|---|---|---|---|
| Linker LED | Groente | 565 nm | 1,8–2,6 V |
| Rechter LED | Geel | 585 nm | 1,8–2,6 V |
Extra LED-kenmerken:Omgekeerde lekstroom:Max. 10 μA @ VR = 5V
Gebouwd met materialen van industriële kwaliteit om mechanische duurzaamheid en langdurige betrouwbaarheid van de paringscyclus te garanderen.
