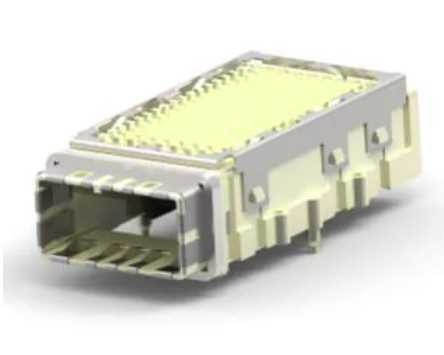

CXP receptacle assembly 2149157-1 125Gb/s Max met warmteafvoer

Belangrijkste kenmerken van 2149157-1 125Gb/s cage assembly

• Standaard CXP-interface voldoet aan InfiniBand CXP 12x QDR en IEEE 100 Gbps Ethernet

• Biedt 12 kanalen van 12,5 Gbps data-snelheid voor 150 Gbps totale bandbreedte in een een-stuk pres-fit assemblage

• Verbeterde voetafdruk (EF), dual-sourced voetafdruk biedt verminderde cross-talk

• De vooraf geassembleerde (een-stuk) connector en kooien bieden een eenstaps plaatsing op het bord

• EMI-pakkingen bij de opening van de bezel en EMI-veren voor het afsluiten van de stekker-in-vat

• CXP-kooien kunnen van buik tot buik worden gemonteerd (kan aan beide zijden van het bord worden aangebracht)

• Het aanbod omvat meerdere opties voor warmtezuigers, lichte buizen en EMI/stofproppen om aan de toepassingen van de klant te voldoen

Technische specificaties

2149157-1 CXP Gebruik in kooien:

• Controllerkaarten en servers
• Netwerkswitches
• Routers
• Direct aangesloten opslag (DAS)
• Storage Attached Networks (SAN's)
• Netwerkgebonden opslag (NAS)
• Bergingstoestellen

Vermelding:

1. De aansluitingen zijn ontworpen om in een temperatuurbereik van -40° tot 85°C te werken.
2. De CXP Receptacle Assembly is speciaal geconfigureerd voor producten die worden gebruikt in de communicatie-industrie.
3. De verbindingshoes en de knoppen (de delen die de aansluitende pincontacten vasthouden) zijn gegoten thermoplast, UL 94-V-0.Alle compliant pin contacten in de connector zijn gemaakt van koperen legering onderlaag met nikkelDe houten verpakking is gemaakt van gesmolten zink. De stofstop is gemaakt van gesmolten zink.
4. Langdurige blootstelling aan ultraviolet licht kan de chemische samenstelling van het verbindingsmateriaal aantasten.
5. De verbindingsassemblage moet in de transportcontainer blijven totdat deze gereed is voor gebruik om vervorming van de conform staafcontacten en bevestigingspalen te voorkomen.De verbindingsassemblages moeten eerst worden gebruikt in, eerst uit om verontreiniging van de opslag te voorkomen die de prestaties kan beïnvloeden.
