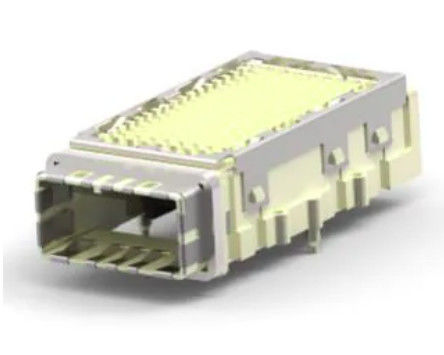

2149157-1 CXP Receptacle Assembly 125Gb/s Max Met Koellichaam

Ontdek de 2149157-1 CXP RCPT Kit W/Heat Sink, een verzegelde 84-positie CXP receptacle assembly met pers-fit door-gat beëindiging, 125 Gb/s gegevenssnelheid,en EMI-containment voor toepassingen voor signaal met hoge prestaties.

Belangrijkste kenmerken van 2149157-1 125Gb/s cage assembly

• CXP-reservoirsamenstelling met geïntegreerde hittezuiger
• 84-positie, één poort, 1 x 1 configuratie
• Ondersteunt gegevenssnelheden tot 125 Gb/s
• Verzegelde constructie voor betere bescherming
• EMI-containment met elastomeerpakking
• Door-gat-press-fit beëindiging voor veilige PCB bevestiging
• Standaardprofielontwerp met een hoogte van 14,37 mm
• Housemateriaal met UL 94V-0-classificatie
• Verpakking in bakken voor productie-gemak

Technische specificaties

Materialen en mechanische specificaties

• Platering van het primaire product:Blik over nikkel
• Materiaal van de kooi:Zinnestof met nikkel
• Housingmateriaal:UL 94V-0 Gekwalificeerde vloeibare kristallen polymeer (LCP)
• Centrale lijn (pitch):0.8 mm [0,03 inch]
• Aanbevolen PCB-dikte:1.57 mm [0,062 in]
• Toepassing van het circuit:Signaal

2149157-1 CXP Gebruik in kooien:

• Controllerkaarten en servers
• Netwerkswitches
• Routers
• Direct aangesloten opslag (DAS)
• Storage Attached Networks (SAN's)
• Netwerkgebonden opslag (NAS)
• Bergingstoestellen

Notities:

1. De aansluitingen zijn ontworpen om in een temperatuurbereik van -40° tot 85°C te werken.
2. De CXP Receptacle Assembly is speciaal geconfigureerd voor producten die worden gebruikt in de communicatie-industrie.
3. De verbindingshoes en de knoppen (de delen die de aansluitende pincontacten vasthouden) zijn gegoten thermoplast, UL 94-V-0.Alle compliant pin contacten in de connector zijn gemaakt van koperen legering onderlaag met nikkelDe houten verpakking is gemaakt van gesmolten zink. De stofstop is gemaakt van gesmolten zink.
4. Langdurige blootstelling aan ultraviolet licht kan de chemische samenstelling van het verbindingsmateriaal aantasten.
5. De verbindingsassemblage moet in de transportcontainer blijven totdat deze gereed is voor gebruik om vervorming van de conform staafcontacten en bevestigingspalen te voorkomen.De verbindingsassemblages moeten eerst worden gebruikt in, eerst uit om verontreiniging van de opslag te voorkomen die de prestaties kan beïnvloeden.

- Ik weet het niet.

Veelgestelde vragen over 2149157-1 CXP Cage

1Waar wordt de 2149157-1 voor gebruikt?

De 2149157-1 wordt gebruikt alsCXP-vaten assemblagevoor toepassingen voor snelle signaalverbindingen in netwerk- en communicatieapparatuur.

2Heeft de 2149157-1 een wasbak?

Ja, het deel komt met eenwarmtezuiger, die het thermisch beheer in veeleisende bedrijfsomgevingen ondersteunt.

3Is de 2149157-1 een verzegelde connector?

Ja, dit is de receptacle.verzegeld, waardoor de bescherming en de betrouwbaarheid van het systeem worden verbeterd.

4Wat is de gegevenssnelheid van de 2149157-1?

De maximale gegevenssnelheid is:125 Gb/s.

5Wat voor soort PCB-afsluiting gebruikt hij?

Het gebruiktdoor-gat pers-fitbeëindiging voor veilige PCB-montage.
