Productdetails
Plaats van herkomst: China
Merknaam: Link-pp
Certificering: UL, Reach, RoHs, ISO19001, ISO14001
Modelnummer: LPJG0926HENLS4R
Betaling & het Verschepen Termijnen
Min. bestelaantal: 100 stuks
Prijs: $0.22 - $1.2
Verpakking Details: Dragerband
Levertijd: Ongeveer 1-2 weken
Betalingscondities: TT, NET30/60/90 dagen, Western Union
Levering vermogen: 10.000 stuks per week
Productsoort: |
RJ45-aansluiting met geïntegreerde 1000-basis-T-magneten |
Aantal havens: |
1x1 |
Sluiting: |
Op de grond. |
Montage-type: |
Door het gat |
POE: |
Ondersteuning van PoE+ |
Snelheid: |
10/100/1000 basis-T |
EMI LUSJES: |
Zonder |
LED-optie: |
Groen/geel |
Werktemperatuurbereik: |
0°C tot 70°C |
Lange (inches/mm): |
0.837/21.25 |
Breedte (inch/mm): |
0.627/15.93 |
Hoogte (inches/mm): |
0.524/13.30 |
Productsoort: |
RJ45-aansluiting met geïntegreerde 1000-basis-T-magneten |
Aantal havens: |
1x1 |
Sluiting: |
Op de grond. |
Montage-type: |
Door het gat |
POE: |
Ondersteuning van PoE+ |
Snelheid: |
10/100/1000 basis-T |
EMI LUSJES: |
Zonder |
LED-optie: |
Groen/geel |
Werktemperatuurbereik: |
0°C tot 70°C |
Lange (inches/mm): |
0.837/21.25 |
Breedte (inch/mm): |
0.627/15.93 |
Hoogte (inches/mm): |
0.524/13.30 |

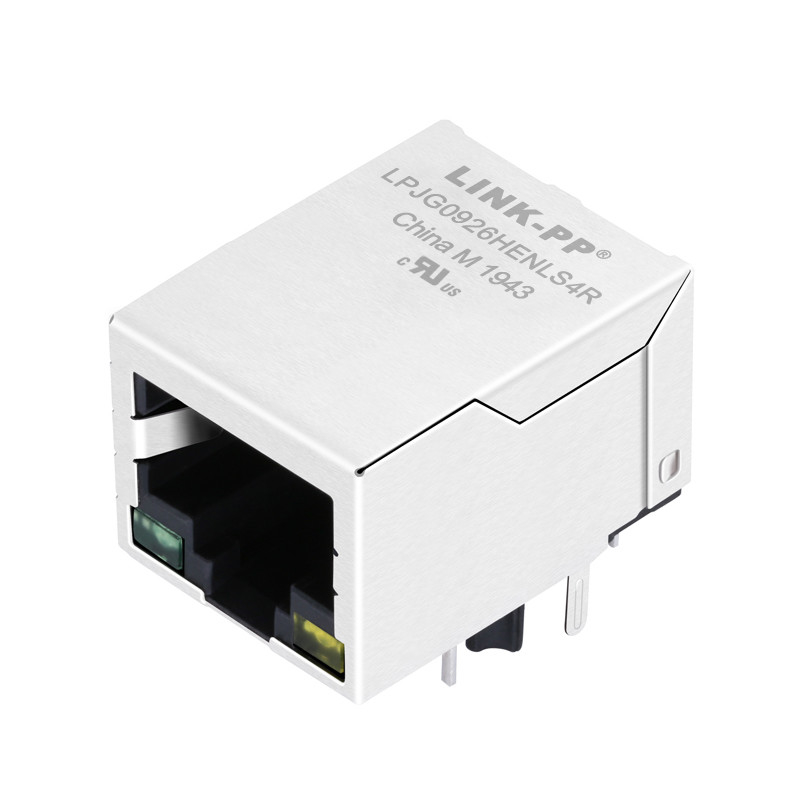

LINK-PP RJ45-connectoren met geïntegreerde magneten bieden uitstekende prestaties en EMI-bescherming voor Ethernet-interfaces.Deze RJ45 Ethernet-aansluitingen bieden 10/100/1000BaseT-snelheden tot 10 Gb met of zonder PoE/PoE+-mogelijkheden. Veel 1xN- en 2xN-poortconfiguraties en een uitgebreid werktemperatuurbereik van -40°C - +85°C maken de LINK-PP RJ45-aansluitingen geschikt voor industrieel gebruik.De 0926 Series Integrated Magnetics RJ45 biedt THT-pins voor golf- en reflow solderingOnder andere LPJG0926HENLS4R, die de Through-Hole-reflow-technologie gebruikt:
|
Deelnummer |
LPJG0926HENLS4R |
|---|---|
|
Draaiverhouding ((± 5%) |
Pri ̊Sec = 1CT ̊1CT |
|
Inductie OCL |
Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde onderdelen van de ondertekening van de richtlijnen van de Raad van 16 juni 1976 betreffende de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten. 120uH MIN @100KHz/0.1V,18mA DC Bias |
|
Invoegingsverlies |
-1,0 dB MAX @1-100MHz -1,2 dB MAX @100-125MHz |
|
Terugkeerverlies |
-16dB MIN @1-40MHz -12dB MIN @40-60MHz -10dB MIN @60-80MHz -8dB MIN @80-100MHz |
|
Kruispraat |
-30dB MIN @1-100MHz |
|
Verwerping van de gemeenschappelijke modus |
-30dB MIN @1-100MHz |
|
DC-stroom/spanning pse-pins |
720mA MAX @57VDC ((continuïteit) |
|
Isolatie PHY zijdelings |
1500 Vrms |
|
Werktemperatuur |
0°C tot 70°C |
|
De Commissie |
|
|
1. Ontworpen om toepassingen te ondersteunen, zoals SOHO ((ADSL Modems), LAN-on-Motherboard ((LOM), hubs en switches. 2Voldoet aan de IEEE 802.3-specificatie. 3. Verbindingsmaterialen: Housing: thermoplastisch PA46+30%G.F UL94V-0 Contact: Fosforbrons C5210R-EH Dikte = 0,35 mm Pins: Messing C2680R-H Dikte = 0,35 mm Schild: SUS 304-1/2H Dikte = 0,2 mm Contactplaat: Goud 6 micro-inch min.In contactgebied. 4Maximale terugstroomtemperatuur: 250°C,5 sec. 5UL-certificering: dossiernummer E484635. |
|
Voorverhitting:
Temperatuur ((Ta-Tb):150-200°C
Tijd ((t1-t2):60-180s
Houdtemperatuur:217°C
Tijd ((TL):60-150s
Maximale temperatuur ((Tp):250 ((+0/-5°C)
Maximale tijd ((Tp): 5 s
Gemiddelde snelheid:3°C/S Max.
Gemiddelde koelsnelheid:6°C/S Max
Van 25°C tot producten uit de oven: maximaal 6 minuten
Verpakkingseenheid: 100 stuks per spoel
Verpakkingswijze: draagband
Buitenkarton: 600 stuks/6 rollen/doos
Nettogewicht: 4,5 kg
Brutogewicht:7 kg
