Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: LP5014NL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$0.8
Verpakking Details: T&R
Levertijd: In voorraadschip binnen 3 dagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Onderdeelnummer: |
LP5014NL |
Compatibele merken: |
Wurth |
Gegevenssnelheid: |
1000Base-T |
Aantal kanalen/havens: |
dual |
Poe: |
Niet |
Montagetype: |
SMT |
Turn Ratio: |
1: 1 |
Bedrijfstemperatuurbereik: |
-40 ° C tot +85 ° C |
Onderdeelnummer: |
LP5014NL |
Compatibele merken: |
Wurth |
Gegevenssnelheid: |
1000Base-T |
Aantal kanalen/havens: |
dual |
Poe: |
Niet |
Montagetype: |
SMT |
Turn Ratio: |
1: 1 |
Bedrijfstemperatuurbereik: |
-40 ° C tot +85 ° C |

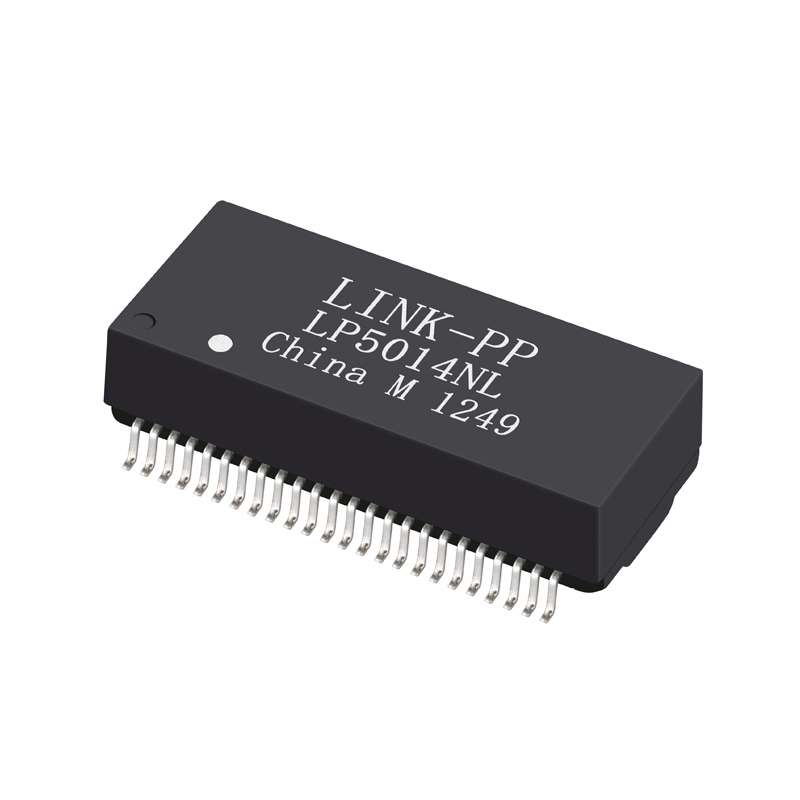

De LP5014NL van LINK-PP is een dual-port Gigabit Ethernet isolatietransformator ontworpen voor 10/100/1000Base-T LAN-toepassingen.
Het biedt uitstekende signaalintegriteit, hoge isolatie en robuuste EMI-onderdrukkingsprestaties — ideaal voor netwerkinterfacekaarten, switches, routers en industriële Ethernet-systemen.
| Parameter | Details |
|---|---|
| Onderdeelnummer | LP5014NL |
| Fabrikant | LINK-PP |
| Beschrijving | Dual Port 1000BASE-T Ethernet Transformator, 1:1 Turns Ratio, SMT Package |
| Serie | XFMR 1000BASE-T Dual Port 1:1 SMT |
| Transformator Type | Isolatie- en Data Interface Transformator |
| Toepassing | 10/100/1000Base-T Ethernet (Non-PoE) |
| Turns Ratio (TX / RX) | 1CT : 1CT |
| Constructie | Open Frame |
| Kern per Poort | 16 |
| Montagetype | Surface Mount (SMT) |
| Afmetingen (L × B × H) | 28,00 mm × 16,20 mm × 7,00 mm |
| Bedrijfstemperatuur | –40 °C tot +85 °C |
| Pakkethoogte (inch/mm) | 0,276" / 7,00 mm |
| Paketlengte (inch/mm) | 1,102" / 28,00 mm |
| Pakketbreedte (inch/mm) | 0,638" / 16,20 mm |
| Snelheid | 1000BASE-T |
| Aantal Poorten | Dual |
| Automatische Polariteitsdetectie | Ondersteund (Auto-MDI/MDIX) |
| RoHS / REACH Conformiteit | Ja |
| Isolatiespanning | 1500 Vrms (min) |
| Eenheidsprijs | Neem contact op met LINK-PP Sales voor een offerte |
| Typische Gebruiksscenario's | Ethernet Switches, NIC's, Routers, Media Converters, Gateways |
| Parameter | Typische Specificatie |
|---|---|
| Invoegverlies | 1–100 MHz: ≤ 1,0 dB (max) |
| Retourverlies (min) | 1–30 MHz: 18 dB 40 MHz: 18 dB 50 MHz: 16 dB 60–80 MHz: 12 dB 100 MHz: 10 dB |
| Crosstalk (min) | 30 MHz: 45 dB 60 MHz: 40 dB 100 MHz: 35 dB |
| DCMR (min) | 30 MHz: 43 dB 60 MHz: 37 dB 100 MHz: 33 dB |
| Isolatiespanning | ≥ 1500 Vrms |
| Bedrijfstemperatuur | –40 °C ~ +85 °C |
