Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO

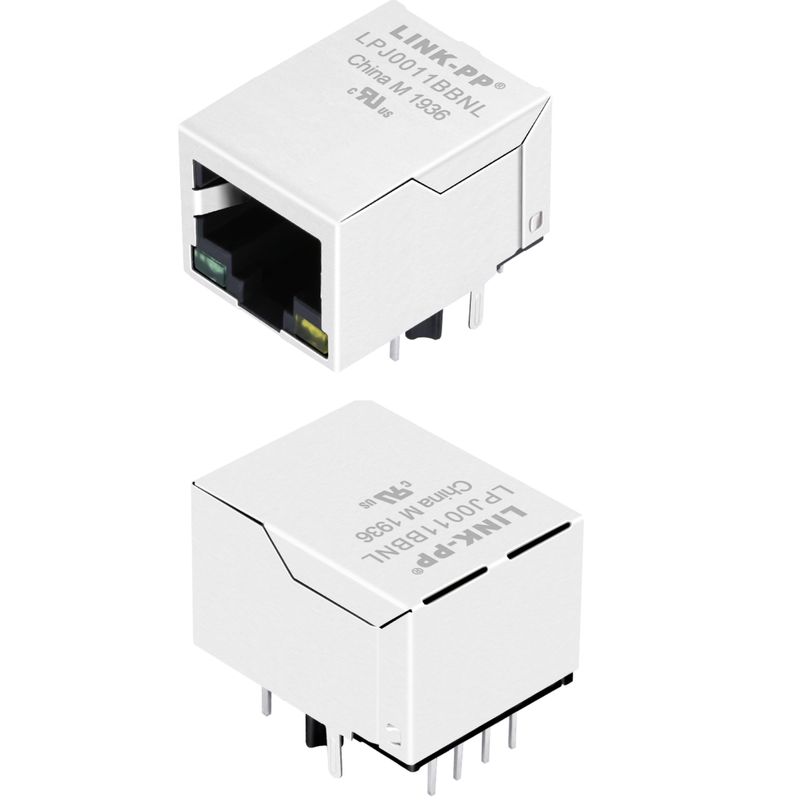

Modelnummer: LPJ0011BBNL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 5 stuks gratis monsters
Prijs: onderhandelbaar
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4600K.PCS/Month
P.N: |
LPJ0011BBNL |
Versnelling: |
100base-TX |
Montage-type: |
THT |
LED's: |
met |
Bescherming: |
- Ja, dat klopt. |
Oorspronkelijk project: |
BeagleBone Black Board |
P.N: |
LPJ0011BBNL |
Versnelling: |
100base-TX |
Montage-type: |
THT |
LED's: |
met |
Bescherming: |
- Ja, dat klopt. |
Oorspronkelijk project: |
BeagleBone Black Board |
| Type aansluiting | RJ45-aansluiting met geïntegreerde 10/100 Base-T-magneten |
|---|---|
| Elektrische specificaties @25°C | |
| Rondeverhouding (TX) | 1CT:1CT |
| Draaiverhouding (RX) | 1CT:1CT |
| Inductie OCL | 350uH Min @100KHz, 0,1V, 8mA DC BIAS |
| Invoegingsverlies | -1,0 dB MAX @1,0-100MHz |
| Terugkeerverlies | -18dB MIN @ 1-30WHz -15dB MIN @ 30-60MHz -12dB MIN @ 60-80MHz -10dB MIN @ 80-100MHz |
| Overstroom | -40dB MIN @ 30MHz -35dB MIN @ 60MHz -30dB MIN @ 100MHz |
| Afwijzing van de gemeenschappelijke modus | -40dB MIN @ 30MHz -35dB MIN @ 60MHz -30dB MIN @ 100MHz |
| Hipot-test | 1500 Vrms |
| Werktemperatuurbereik | 0°C tot 70°C |
| Grootte | |
| Verbindingslengte | 21.25mm |
| Breedte van de aansluiting | 15.9 mm |
| Hoogte van de aansluiting | 13.3 mm |
| Parameters | |
| Aantal havens | 1x1 |
| Tabrichting | Op de grond. |
| Gegevenspercentage | 100BASE-TX |
| Montage | THT |
| EMI-tabs | Zonder |
| LED-lampen Kleur |
Groen (links) en geel (rechts) |
| PoE-functie | Geen |
| Beëindigingsstijl | Soldeer |
| Invoer | Zijdelingse ingang |
| LED-indicatorkleuren | Groen (links) en geel (rechts) |
| Verpakking | Tray |
| Contactplating | Goud van 6 micro-inch min. In contactgebied. |
| Verbindingsmaterialen | |
| Huizen | thermoplastische PBT+30%G.F UL94V-0 |
| Contact | Fosforbronzen C5210R-EH Dikte = 0,35 mm |
| Pins | Messing C2680R-H Dikte = 0,35 mm |
| Schild | SUS 201-1/2H Dikte = 0,2 mm |
| Contactplaten | Goud van 6 micro-inch min. In contactgebied. |
In 2012 lanceerde Texas Instruments het enorm populaire open source BeagleBone Black-ontwikkelingsbord om betaalbare toegang tot hardware prototyping mogelijk te maken.Het kreeg snel een sterke gemeenschap van makers en ontwikkelaars.
Om draadloze Ethernet-connectiviteit te bieden, koos TI voor een Texas Instruments Ethernet PHY-module.een betrouwbare en hoogwaardige RJ45 jack was nog steeds nodig om naadloos verbinding te maken met lokale netwerken.
Als expert op het gebied van netwerkconnectiviteitscomponenten werkte LINK-PP al meer dan 20 jaar nauw samen met TI om de ideale connectoroplossing te vinden.
Hun LPJ0011BBNL voldeed aan alle vereisten met zijn geïntegreerde 1x1 Fast Ethernet-ontwerp dat 10/100Mbps gegevenssnelheden ondersteunt.Belangrijke kenmerken zoals groene/gele LED-statusindicatoren en een industrie-standaard-pinout zorgen voor een gebruiksvriendelijke interface.
