Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: 7498011122
Betaling & het Verschepen Termijnen
Min. bestelaantal: 72 stuks, 576 stuks
Prijs: Supportive & Discounted
Verpakking Details: bakje= 72st, doos= 576st
Levertijd: In voorraadschip binnen 3 dagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4600K.PCS/Month
Onderdeelnummer: |
7498011122 |
Serie: |
We-RJ45 LAN |
Kruis & gegevensblad: |
LPJ19911ADNL |
Pakket: |
Opbouwmontage (SMT) |
Toepassingen: |
10/100Base-T |
hipot test: |
2250VDC 1min. |
Industriële Temperatuurwaaier: |
-40 °C tot +85 °C |
Gratis monsters: |
beschikbaar |
Onderdeelnummer: |
7498011122 |
Serie: |
We-RJ45 LAN |
Kruis & gegevensblad: |
LPJ19911ADNL |
Pakket: |
Opbouwmontage (SMT) |
Toepassingen: |
10/100Base-T |
hipot test: |
2250VDC 1min. |
Industriële Temperatuurwaaier: |
-40 °C tot +85 °C |
Gratis monsters: |
beschikbaar |

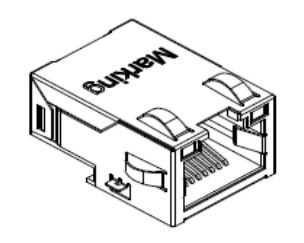

7498011122 (WE-RJ45LAN): 1-poort SMT 10/100BASE-T RJ45 aansluiting met geïntegreerde LAN-transformer, 350μH OCL, Auto-MDIX, -40 tot +85°C.
De...7498011122(WE-RJ45LAN) is een 1-poort, oppervlak-montage10/100BASE-T RJ45-connector met geïntegreerde LAN-transformer(magnetische + connector). Het is Auto-MDIX-compatibel, geoptimaliseerd voor SMT/reflow assemblage, ingedeeld voor industriële temperaturen,en gebouwd met ferrietmagneten en robuuste afscherming voor betrouwbare Ethernet-verbindingen op ingebedde, industriële en communicatiecommissies.
|
Deelnummer |
Vervaardiging Deelnummer |
Vervaardiging |
Beschrijving |
|
7498011122 (varianten: 7498011122AR / 7498011122R, check suffix) |
LPJ19911ADNL |
LINK-PP |
10/100M SMT RJ45 |
|
|
|||
|
Havens |
Werktemperatuur |
Toepassingen |
Montage |
|
1X1 |
-40 °C tot +85 °C |
10/100BASE-T (IEEE 802.3u), met Auto-MDIX-functie. |
SMT / Board-edge (rechthoekige oriëntatie) |
|
|
|||
|
Oriëntatie |
Beëindiging |
LED-kleur |
Bescherming |
|
180° Hoek (rechts) |
Soldeer |
Ja/G |
Beschermd |
|
Belangrijkste kenmerken
|
|||
Elektrische specificaties
(testomstandigheden: HP/Agilent 4395A, 25 °C, vochtigheid ~33%)
| Parameter | Waarde | Toelichtingen / Testvoorwaarden |
|---|---|---|
| Opencircuit-induktansie (OCL) | 350 μH min. | 100 kHz / 100 mV @ 8 mA DC bias. |
| Draaiverhouding | 11 (Tx)/11 (Rx)± 2% | 100 kHz / 100 mV. |
| Invoegingsverlies (IL) | ≤ -1,0 dB | 1 ‰ 100 MHz (maximaal). |
| Verlies van rendement (RL) | ≥ -18 dB1 ‰ 30 MHz≥ -14 dB30 ̊ 60 MHz≥ -12 dB(60 ∼ 80 MHz)≥ -10 dB(80 ∼ 100 MHz) | Frequentiebanden per gegevensblad. |
| Verwijdering in de normale modus (CMR) | ≥ -40 dB1 ‰ 30 MHz≥ -37 dB30 ̊ 60 MHz≥ -35 dB60 ̊ 100 MHz | Een hoge CMR helpt bij de prestaties van de EMI. |
| Overstroom (CT) | ≤ -35 dB(1 ‰ 100 MHz) | Typische magjackprestaties voor 10/100BASE-T. |
| Dielectric / Hipot | 2250 VDC / 1 minuut(test door de fabrikant tussen gespecificeerde pinnen) | Voor de exacte testpunten zie de gegevenslijst. |
