Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: RoHS,Reach,SGS, UL,ISO9001
Modelnummer: LPJ0009GDNL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: $0.09-$1.85
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3000000/maand
Specificatie: |
11A053-5722-00 |
Deel no: |
LPJ0009GDNL |
Ethernet: |
10/100 basis-T |
LEDs: |
Geel/Groen |
Apllication: |
Power Over Ethernet |
monsters: |
Beschikbaar |
Specificatie: |
11A053-5722-00 |
Deel no: |
LPJ0009GDNL |
Ethernet: |
10/100 basis-T |
LEDs: |
Geel/Groen |
Apllication: |
Power Over Ethernet |
monsters: |
Beschikbaar |

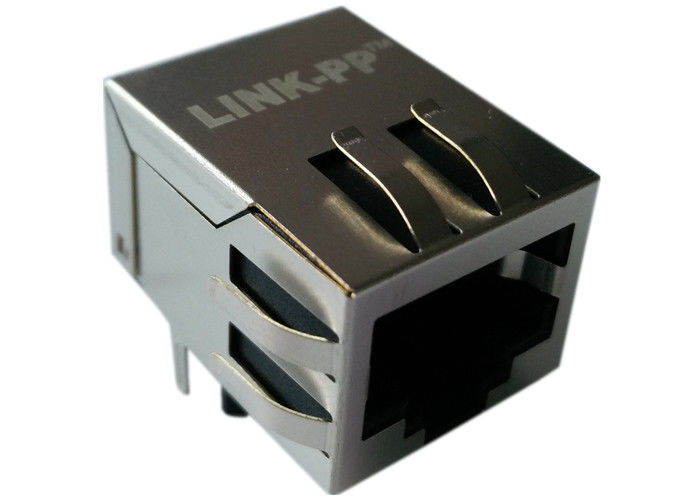

De enige Havenrj45 Schakelaar met 10/100 basis-T integreerde Magnetics, Gele/Groene leiden, Lusje neer, RoHS | |
Verbinding-pp Artikelnummer | LPJ0009GDNL |
Ander Artikelnummer | 11A053-5722-00 |
Toepassing-Lan | ETHERNET (niet PoE) |
AutomDX | JA |
Bst Kring | JA |
Configuratie RX | T, C |
Configuratie TX | T, C |
Contact het Koppelen Gebiedsplateren | GOUDEN 6u“/15u“/30u“ |
Kernen per Haven | 4 |
Dioden | GEEN DIODEN |
LEIDENE Optie | YELLOW/GREEN |
Klink | LUSJE NEER |
Aantal Havens | 1X1 |
PCB | FR4 |
PCB zetten Hoek op | ZIJingang |
PCB die Post behoudt | T POST |
Pakkethoogte (Duim) | 0,528 |
Pakkethoogte (mm) | 13.40 |
Pakketlengte (Duim) | 0,839 |
Pakketlengte (mm) | 21.30 |
Pakketbreedte (Duim) | 0,626 |
Pakketbreedte (mm) | 15.90 |
Speldtype | THT-SOLDEERSEL |
Volgzame RoHS | Ja-RoHS-5 MET LOOD IN SOLDEERSELvrijstelling |
Zoeken | JA |
Schildemi Lusjes | ZONDER |
Snelheid | 10/100 basis-t |
Temperatuur | 0 AAN 70℃ |
Draaienverhouding RX | 1CT: 1CT |
Draaienverhouding TX | 1CT: 1CT |
ELEKTROspecfications @25℃
1.Turn verhouding: 1CT: 1CT
2.OCL (100KHz, 0.1Vrms, 8mA): 350uH min
3.Insertion verlies:
0.1-100MHz: -1.1dB maximum
4.Return verlies:
0.5-30MHz: -18dB min
40MHz: -15.5dB min
50MHz: -13.6dB min
60-80MHz: -12dB min
5.Cross bespreking:
0.1-100MHz: -40dB type
6.Common wijzeverwerping:
0.1-30MHz: -50dB type
30-60MHz: -40dB type
60-100MHz: -35dB type
7.Isolation: 1500Vrms
8.Operating temperatuur: 0℃ AAN 70℃.
Algemene Vereisten
1 kwalificatie:
De schakelaars die onder deze specificatie worden geleverd zullen de kwalificatietest kunnen ontmoeten
hierin gespecificeerde vereisten.
2 materiaal:
2.1 plastic Huisvesting: UL94V-0
2.2 contacten: Koperlegering
2.3 schild: Koperlegering
3 eindig:
3.1 contacten: Selectief Geplateerd goud
3.2 contacten: Vernikkeld overal
3.3 de Tekening van de verwijzingsklant voor de Staarten van het Contactsoldeersel
3.4 schild: Tin of Vernikkeld overal
4 ontwerp en Bouw:
De schakelaars zullen van het ontwerp zijn, de bouw en de fysieke afmetingen zoals die op worden gespecificeerd
toepasselijke producttekening en TIA 1096. In het geval van conflict tussen deze specificatie en
de producttekeningen, zullen de tekeningen belangrijkheid nemen. 50 geplateerd minch (1,27 mm) goud
schakelaars volgzaam met de specificaties van TIA 1096.
5 onderzoek van Product:
De schakelaars zullen alle gespecificeerde afmetingen van producttekeningen en intern vakmanschap ontmoeten
normen. Er zal geen bewijsmateriaal van het barsten, het afbreken, verontreiniging of losse delen wanneer zijn
geïnspecteerd, zonder vergroting, aan het oog zonder hulp.
6 classificaties:
6.1 stroom: 1,5 ampères maximum bij 25°C
6.2 voltage: 150 VAC-maximum
7 minimumaantal het Koppelen/Unmating-Verrichtingen:
7.1 prestatieniveau 1: 750 Cycli
7.2 prestatieniveau 2: 2500 Cycli
8 minimumaantal Kabel re-Beëindiging:
8.1 verwijs naar toepassingstekeningen
Hoofdklant
Ontwerp voor Ti, Intel, Samsung, Bot, Jabil, Flextronics, Cipres, Freescale, EKF .......
Toepassingen voor Eindgebruiker
Gebruikt voor voorzien van een netwerk en communicatie materiaal zoals HUB, PC-kaart, Schakelaar, Router, PC Mainboard, SDH, PDH, IP Telefoon, xDSL-modem, Call centreoplossingen, Complexe vastgestelde hoogste vakjes, VOIP-gatewaysopstelling, het Protocol van de Grensgateway, snelle ethernetschakelaar…
Concurrentievoordeel
18 van de productiejaar ervaring,
2600 personeelsleden,
100% test
Flexibele levertijd
EMS-Toepassing
Ingebouwde Flexibele PCB-Assemblage; Stijf-flexibele PCB-Assemblage; Micro-electronische, Tikspaander; Micro-electronisch, Spaander aan boord; Optoelectronic Assemblage; Rf/Draadloze Assemblage; Door Gatenassemblage; De oppervlakte zet Assemblage op; Systeemassemblage; De gedrukte Assemblage van de Kringsraad
