Onderdeelnummer: |
0826-1X1T-GH-F |
Producttype: |
Geïntegreerde connectormodule (ICM) |
Ethernet -snelheid: |
1000Base-T |
Poortconfiguratie: |
Enkele poort, 1×1 |
POE -mogelijkheden: |
PoE+ 30 W |
RJ45-tabblad: |
Inrichten |
Montage: |
Door gatbevestiging |
LED -configuratie: |
OG/Y |
Bedrijfstemperatuur: |
-40°C tot +85°C |
EMI -tabbladen: |
Ja |
OCL: |
350 µH minimaal |
Heup: |
2250 V DC |
Onderdeelnummer: |
0826-1X1T-GH-F |
Producttype: |
Geïntegreerde connectormodule (ICM) |
Ethernet -snelheid: |
1000Base-T |
Poortconfiguratie: |
Enkele poort, 1×1 |
POE -mogelijkheden: |
PoE+ 30 W |
RJ45-tabblad: |
Inrichten |
Montage: |
Door gatbevestiging |
LED -configuratie: |
OG/Y |
Bedrijfstemperatuur: |
-40°C tot +85°C |
EMI -tabbladen: |
Ja |
OCL: |
350 µH minimaal |
Heup: |
2250 V DC |

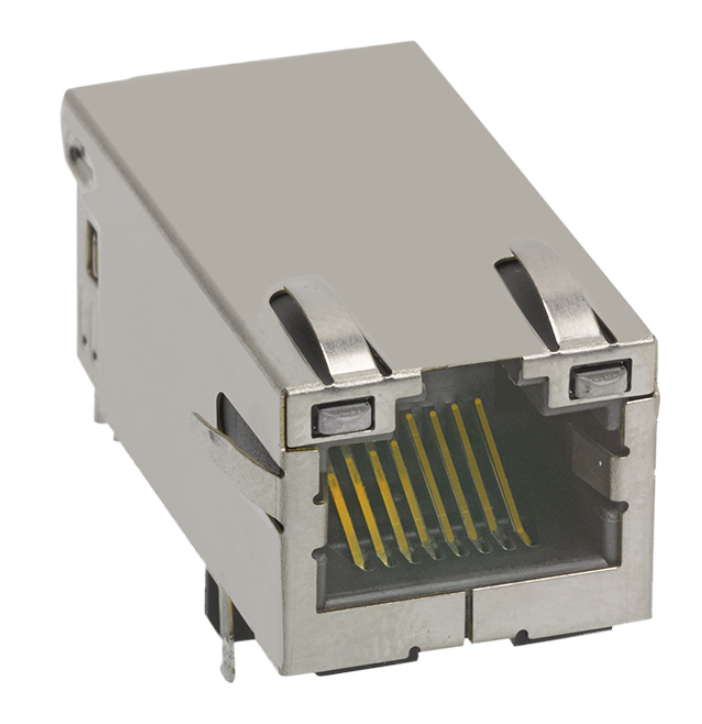

De 0826-1X1T-GH-F is een industrieel, single-port (1x1) Gigabit Ethernet Integrated Connector Module (ICM) ontworpen met geïntegreerde magnetica en Power over Ethernet Plus (PoE+) mogelijkheden. Volledig conform IEEE 802.3at standaarden, levert het tot 30W continu vermogen (720 mA @ 57 VDC) met behoud van een robuuste 2250 VDC diëlektrische isolatie.
Geconfigureerd in een ruimtebesparend Tab-Up, Through-Hole vormfactor met bi-color status-LED's, werkt het betrouwbaar over een uitgebreid temperatuurbereik van -40°C tot +85°C, waardoor het de eerste keuze is voor industriële IoT-gateways, IP-beveiligingscamera's, high-power draadloze access points (WAP's) en embedded computerplatforms
| Parameter | Waarde | Technische Opmerkingen / Referentie |
| Onderdeelnummer (MPN) | 0826-1X1T-GH-F | Tekening Revisie: Rev. D |
| Poortconfiguratie | 1x1 (Single Port), Tab-Up | Standaard Hoogte Profiel |
| Ethernet Data Snelheid | 10/100/1000BASE-T (Gigabit) | 4-Pair Gebalanceerde Transformator |
| Montagetype | Through-Hole Mount (THT) | Golfsolderen: Piek 260°C Max (≤ 10s) |
| Behuizingsmateriaal | Thermoplast PA, Zwart | Ontvlambaarheidsclassificatie UL 94V-0 |
| Contact Plating | 50 µ-inch Hard Goud over 30 µ-inch Nikkel | Voldoet aan FCC regels en voorschriften |
| Afscherming | Koperlegering, Vernikkeld | Geïntegreerde EMI Tabs (Vingers) |
| Bedrijfstemperatuur | -40°C tot +85°C | Uitgebreide / Industriële Temperatuur |
| Certificeringen | UL Erkend (Bestand #E196366 & E169987) | RoHS-conform |
| Metrisch | Specificatie | Conformiteit / Testconditie |
| PoE Classificatie | PoE+ (IEEE 802.3at Conform) | Tot 30W Vermogenslevering |
| Continue Stroomsterkte | 720 mA Max. @ 57 VDC Continu | Gebalanceerde DC Stroom |
| Piek Inschakelstroom | 1.2 A Max. @ 57 VDC | Duur: 200 ms |
| Diëlektrische Isolatie (Hipot) | 2250 VDC | 100% Productietest (IEEE 802.3) |
| Turns Ratio (TP1 tot TP4) | 1CT : 1CT ±2% | Gematched over alle 4 kanalen |
| Open Circuit Inductie (OCL) | 350 µH Min. | 100 kHz, 100 mVrms, 11 mA DC Bias |
| Insertieverlies |
0.1 MHz – 1.0 MHz: -1.1 dB Max 1.0 MHz – 65 MHz: -0.8 dB Max 65 MHz – 100 MHz: -1.0 dB Max 100 MHz – 125 MHz: -1.2 dB Max |
Overtreft Gigabit Signaalintegriteit Specificaties |
| Return Loss (Min.) |
0.5 MHz – 40 MHz: -18 dB 40 MHz – 100 MHz: -[12 - 20·log(f/80MHz)] dB |
Gematched 100 Ω Differentiële Lijnen |
| CM naar CM Afwijzing | -30 dB Min. (100 kHz – 100 MHz) | Common-Mode Filtering |
| CM naar DM Afwijzing | -35 dB Min. (100 kHz – 100 MHz) | Crosstalk & Stralingsonderdrukking |
| Indicator | Kleur | Voorwaartse Spanning Typ. | Dominante Golflengte | Pin Toewijzing & Polariteit |
| LED 1 (Links) | Geel | 2.1 V | 590 nm | Pin 17 (+) / Pin 18 (-) |
| LED 2 (Rechts) | Oranje | 2.0 V | 610 nm | Pin 19 (+) / Pin 20 (-) |
| LED 2 (Rechts) | Groen | 2.2 V | 570 nm | Pin 19 (-) / Pin 20 (+) (Bi-Color) |
De 0826-1X1T-GH-F gebruikt through-hole PCB montage met een Tab Up RJ45-configuratie en standaard hoogteprofiel. De mechanische tekening biedt de volledige connectoromtrek, terminalposities, montagegeometrie, aanbeveling voor paneelopening en leadafmetingen.
Belangrijke mechanische details getoond op de tekening zijn:
| Mechanisch Kenmerk | Tekening Informatie |
|---|---|
| Montage | Through Hole |
| Poortoriëntatie | Tab Up |
| Profiel | Standaard |
| Connector Breedte Referentie | 0.500 inch [12.70 mm] |
| Connector Totale Lengte Referentie | 1.290 inch [32.77 mm] |
| Voorste Hoogte Referentie | 0.642 inch [16.31 mm] |
| PCB-gerelateerde Hoogte Referentie | 0.536 inch [13.61 mm] |
| Voorgestelde Paneelopening Breedte | 0.672 inch [17.07 mm] |
| Voorgestelde Paneelopening Hoogte | 0.551 inch [14.00 mm] |
| Voorgestelde Paneelopening Diepte/Referentie | 0.080 inch [2.03 mm] |
Deze afmetingen moeten worden behandeld als tekeningreferenties en gecontroleerd worden tegen de laatste gecontroleerde tekening vóór productie-engineering of PCB-release.
De 0826-1X1T-GH-F is ontworpen voor 1-poorts Gigabit Ethernet-toepassingen die geïntegreerde magnetica en PoE+-mogelijkheden vereisen.
Typische toepassingsgebieden zijn:
Voor Ethernet-gevoede netwerkapparaten waarbij de RJ45-interface en magnetica geïntegreerd moeten worden in één PCB-gemonteerd component.
Het bedrijfstemperatuurbereik van -40°C tot +85°C ondersteunt toepassingen die worden blootgesteld aan bredere omgevingstemperaturen.
De single-port 1x1-configuratie is geschikt voor ingebouwde boards en netwerksystemen die een compacte geïntegreerde Ethernet-interface vereisen.
Nuttig waar 1000BASE-T connectiviteit, PoE-mogelijkheid, status-LED's en through-hole assemblage deel uitmaken van de hardwarevereisten.
Geschikt voor verbonden apparaten die een standaard Gigabit Ethernet-interface met geïntegreerde magnetica vereisen.
Bij het evalueren van secundaire bronnen of het beperken van knelpunten in de toeleveringsketen, vergelijk de volgende pin-compatibele en functionele alternatieven:
| Fabrikant | Alternatief Onderdeelnummer | Snelheid | PoE Standaard | Drop-in Compatibiliteitsopmerking |
| Bel Fuse | 0826-1X1T-GH-F | 1GbE | PoE+ (30W) | Origineel Basis MPN |
| Pulse Electronics | JXK0-0115NL / JK0-0177NL |
1GbE | PoE+ (30W) | Functionele match; verifieer LED voorwaartse spanning en footprint center-tap pitch. |
| Wurth Elektronik | 7499111440 | 1GbE | PoE+ (30W) | 100% Pin-naar-pin compatibel; controleer EMI-positie van paneelveer-vinger. |
| HALO Electronics | HFJ11-1G48ERL | 1GbE | PoE+ (30W) | Uitgebreide temperatuur conform; bekijk trace keep-out geometrie. |
A: Ja. De 0826-1X1T-GH-F is volledig achterwaarts compatibel met standaard 10/100/1000BASE-T Ethernet-datanetwerken. Als PoE niet vereist is, laat de center-tap pinnen (VC1–VC4: Pinnen 13, 14, 15 en 16) onverbonden (zwevend) met geïsoleerde PCB-pads.
A: De 0826-1X1T-GH-F is ontworpen voor PoE+ (IEEE 802.3at), met magnetische wikkelingen met een lagere DC-weerstand (DCR) en verbeterde draaddiktes die 720 mA continue gebalanceerde DC-stroom (tot 30W) kunnen transporteren zonder magnetische verzadiging, vergeleken met de standaard PoE-limiet van 350 mA (15,4W).
A: De connectorbehuizing is gegoten uit thermoplast op hoge temperatuur (UL 94V-0). De aanbevolen piek golfsoldeer specificatie is maximaal 260°C gedurende niet langer dan 10 seconden.
A: LED 1 (Links) is een enkele kleur Gele diode aangestuurd over Pinnen 17 (+) en 18 (-). LED 2 (Rechts) is een dubbele kleur (Oranje/Groen) bipolaire assemblage: het aanleggen van positieve spanning op Pin 19 verlicht Oranje, terwijl het aanleggen van positieve spanning op Pin 20 Groen verlicht. De typische stroomopname is 20 mA.
