Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: 0826-1X1T-23-F
Document: LPJK0071AONL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000
Prijs: Supportive
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: In voorraadschip binnen 3 dagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4600K.PCS/Month
Onderdeelnummer: |
0826-1X1T-23-F |
Aantal posities/contacten: |
12p8c (RJ45, Ethernet) |
PoE: |
Niet-POE |
Snelheid: |
10/100/1000 Basis-T |
Schild EMI-tabs: |
Met |
LED-optie: |
Groen/groen |
Poortconfiguratie: |
1×1 |
Ethernet -snelheid: |
1000Base-T |
Connectortype: |
RJ45 met Geïntegreerde Magnetics |
Dwarsp/n: |
LPJK0071AONL |
Onderdeelnummer: |
0826-1X1T-23-F |
Aantal posities/contacten: |
12p8c (RJ45, Ethernet) |
PoE: |
Niet-POE |
Snelheid: |
10/100/1000 Basis-T |
Schild EMI-tabs: |
Met |
LED-optie: |
Groen/groen |
Poortconfiguratie: |
1×1 |
Ethernet -snelheid: |
1000Base-T |
Connectortype: |
RJ45 met Geïntegreerde Magnetics |
Dwarsp/n: |
LPJK0071AONL |

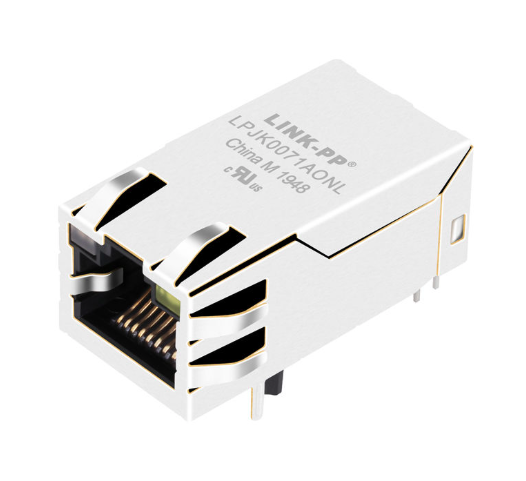

De0826-1X1T-23-Fis een high-performance1x1 enkelpoort 1000BASE-T Gigabit Ethernet MagJack geïntegreerde connectormodule (ICM)Het combineert hoge betrouwbaarheid isolatie magnetics, common-mode chokes en een robuuste standaard-profiel RJ45 connector in één geïntegreerd onderdeel,de 0826-1X1T-23-F vermindert de PCB-ruimtebehoefte aanzienlijk en verbetert de onderdrukking van elektromagnetische interferentie (EMI).
Met eenTab-up mechanische oriëntatie, geïntegreerdOranje-groene/gele (OG/Y) status-LED's, en verlengdGround tabs van de EMI, deze door-gat gemonteerde connector is ontworpen voor commerciële netwerkapparatuur (-0°C tot +70°C), ingebedde single-board computers (SBC's), industriële automatiseringssystemen,en routers voor bedrijven waarvoor conform IEEE 802 is vereist.3ab signaal integriteit.
| Parameter | Testconditie | Specificatie |
|---|---|---|
| Draait verhouding | TP1 | 1CT: 1CT ±2% |
| TP2 | 1CT: 1CT ±2% | |
| TP3 | 1CT: 1CT ±2% | |
| TP4 | 1CT: 1CT ±2% | |
| OCL (Open Circuit Inductance) | @100 kHz / 100 mVRMS, 8 mA DC Bias | 350 μH MIN |
| Invoegingsverlies | 0.1 MHz 1 MHz | -1,1 dB MAX |
| 1 MHz 65 MHz | -0,5 dB MAX | |
| 65 MHz ️ 100 MHz | -0,8 dB MAX | |
| 100 MHz 125 MHz | -1,2 dB MAX | |
| Terugkeerverlies (MIN) | 0.5 MHz ️ 40 MHz | -18 dB |
| 40 MHz ️ 100 MHz | -12 + 20LOG ((f/80MHz) dB | |
| CM naar CM Afwijzing | 100 kHz ¥ 100 MHz | -30 dB MIN |
| CM naar DM Afwijzing | 100 kHz ¥ 100 MHz | -35 dB MIN |
| Hi-Pot / Isolatie Spanning | — | 1500 vrms |
| Naleving | — | 100% van de productie is getest volgens de isolatievoorschriften van IEEE 802.3 |
● Geïntegreerde magnetische topologie voor een superieure signaalintegriteit
Door de Ethernet-transformator, Common Mode chokes en isolatiecondensatoren intern te plaatsen,de 0826-1X1T-23-F elimineert signal trace degradatie en impedance mismatches tussen standaard discrete transformatoren en de fysieke laag (PHY) transceiver.
● Geavanceerde EMI-afzetting (top- en zijkantbescherming)
Uitgerust met een robuuste metalen buitenbescherming en gespecialiseerdeEMI-voetafdrukken, deze ICM stelt een laagimpedantie grondpad tot de snijlijn van het chassispaneel vast, waardoor de uitgestraalde elektromagnetische emissie effectief wordt onderdrukt en de ESD-overspanningsbestendigheid wordt verbeterd.
● Ruimtebesparende tab-up-voetafdruk met één poort
De 1x1 Tab-Up-configuratie biedt een optimale fysieke vrijheid op dichte PCB-assemblages, waardoor een soepele toegang tot kabelvrijstelling en een vereenvoudigde routing naar PHY-chips op standaardbordindelingen mogelijk is.
● Dubbele statusindicatoren (OG/Y-LED's)
Geïntegreerde twee-kleurige oranje/groene en vaste gele LED's bieden onmiddellijke,duidelijke fysieke diagnose voor netwerkverbindingssnelheid en activiteitsstatus rechtstreeks op de poortinterface zonder dat externe lichtbuizen nodig zijn.
(Zie de volledige technische PDF voor de standaard pin-afstand, de afmetingen van de panelen en de aanbevolen PCB-opmaakpatronen.)
Download Engineering Resource:
📄0826-1X1T-23-F (LPJK0071AONL.pdf)Tekeningen en PCB-diagrammen (PDF)
Aanbeveling voor solderen: Geschikt voor golfsoldering.Maximaal 260°C, maximaal 10 seconden
De 0826-1X1T-23-F is ontworpen voor betrouwbare inzet op diverse high-speed communicatie hardware:
| Deel nr. van de fabrikant | Het gelijkwaardige LINK-PP-deel nr. |
|---|---|
| De in bijlage I vermelde gegevens moeten worden verzameld in een van de volgende modellen: | LPJ1026AGNL |
| 08211X1T36-F | LPJU3401AONL |
| 0806-8AX-4-F | LPJK0066BHNL |
| 826-1C4T-23-F1 | LPJK0071A4NL |
| 0826-1D1T-23-F | LPJK0071AGNL |
| 0826-1G1T-23-F | LPJK4071AWNL |
| 0826-1G1T-32-F | LPJK4036AWNL |
| 0826-1G1T-43-F | LPJK0036AWNL |
| 0826-1K1T-23-F | LPJK0071AINL |
| 0826-1L1T-57-F | LPJK1014A8NL |
| 0826-1X1T-1-F | LPJK2065AONL |
| 0826-1X1T-23-F | LPJK0071AONL |
| 0826-1X1T-43-F | LPJK0036A0NL |
| 0826-1X1T-57 | LPJK0013AONL |
| 08026-1X1T-80 | LPJK1046AONL |
| 08026-1X1T-80-F | LPJK1046AONL |
| 0206-0206T-AC-F | LPJK2065AONL |
| 0806-8X1T-AD-F | LPJK0043AONL |
A:De 0826-1X1T-23-F is een geïntegreerde connector module (ICM).de 0826-1X1T-23-F integreert signaalisolatie magnetische en common-mode filtering rechtstreeks in de metalen behuizingDit bespaart pcb-vastgoed, verbetert de prestaties van de EMI en vereenvoudigt de route van het bord.
A: - Nee, dat is niet waar.De 0826-1X1T-23-F is speciaal ontworpen als eenNiet-PoE1000BASE-T connector. Het doorgeven van hoge gelijkstroom die nodig is voor PoE door zijn niet-PoE-gegradeerde interne transformator spoelen kan leiden tot magnetische verzadiging of permanente thermische schade.Raadpleeg onze PoE-rated MagJack®-serie.
A:"Tab Up" verwijst naar de oriëntatie van het mechanische vergrendelingsmechanisme op de RJ45-poort.de vergrendelingsclip van kunststof van de RJ45-kabelinzetstukken die naar boven gericht is ten opzichte van het bevestigingsoppervlak van het PCBDit is van cruciaal belang bij het afstemmen van het ontwerp van uw behuizing en de afmetingslimieten van het paneel.
A:Het standaard temperatuurbereik voor 0826-1X1T-23-F is0°C tot +70°CVoor extreme buitenwerkzaamheden (-40 °C tot +85 °C) moet een industriële breedtemperatuur ICM worden gekozen.
