Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: J8064E64NL (LPJF46204CNL)
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000
Prijs: OEM Price
Verpakking Details: Tray Package: 50 PCs in 1 dienblad, 24tray in 1 karton, dat 32*30*31 is, 8,5 KG (1200pcs) van elk ka
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3000000/Month
Aantal havens: |
1x4 |
Gegevenspercentage: |
100base-TX |
Werktemperatuur: |
0°C tot 70°C |
LED/lichtpijp: |
Geen LEDs |
Montage: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone format/S-Parameters |
Levenscyclus: |
Meer dan 20 jaar |
Aantal havens: |
1x4 |
Gegevenspercentage: |
100base-TX |
Werktemperatuur: |
0°C tot 70°C |
LED/lichtpijp: |
Geen LEDs |
Montage: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone format/S-Parameters |
Levenscyclus: |
Meer dan 20 jaar |

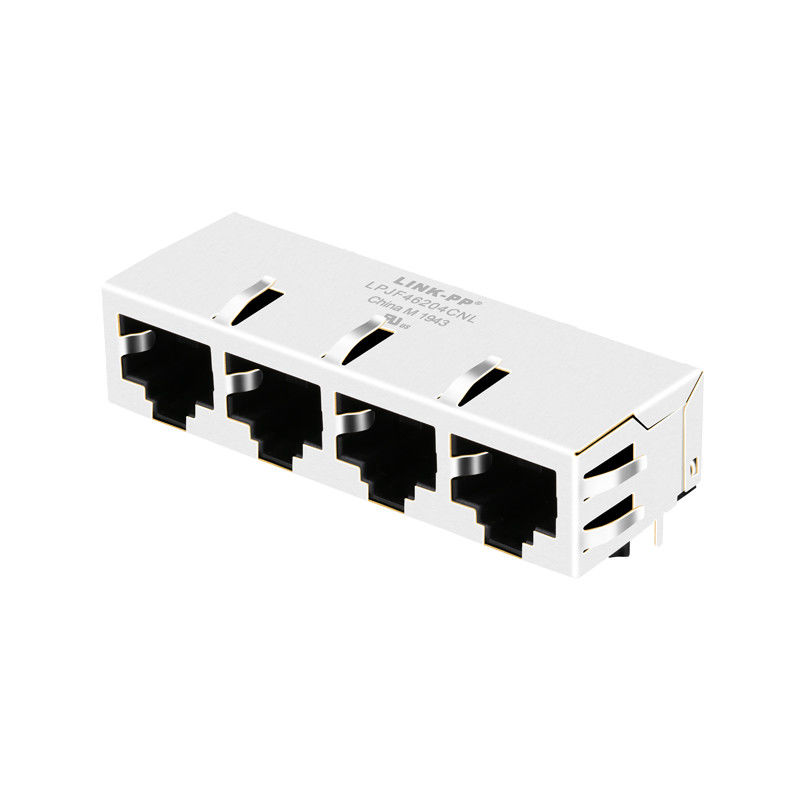

De LPJF46204CNL ondersteunt snelheid 10/100 Base-T. Het is compliant met IEEE 802.3Het kan toepassingen ondersteunen zoals harde schijfspelers, Internet of Things-gateways, DVD's en webcams.
| LINK-PP-deelnummer | LPJF46204CNL |
| Nummer van het deel van de puls | J8064E64NL |
| Applicatie-Lan | ETHERNET ((NON PoE) |
| Status van onderdelen | Actief |
| Type aansluiting | - Jack. |
| Aantal posities/contacten | 8p8c (RJ45, Ethernet) |
| Kernen per haven | 4 |
| Versnelling | 10/100 basis-T |
| LED-optie | Zonder LED |
| Sluiting | Tab naar beneden |
| Aantal havens | 1X4 poort |
| Oriëntatie | 90° Hoek (rechts) |
| PCB-montagehoek | Zijdelingse ingang |
| PCB-behoudpost | T POST |
| Verpakkingshoogte (inches/mm) | 0.533/13.55 |
| Verpakkingslengte (inches/mm) | 0.839/21.30 |
| Breedte van de verpakking (inches/mm) | 2.328/59.12 |
| Zoeken | - Jawel. |
| Schild EMI-tabs | Met |
| Temperatuur | 0°C tot 70°C |
| Platering van het contactparingsgebied | GOLD 6 u"/15 u"/30 u" |
| AutomDX | - Jawel. |
| Draait ratio RX | 1CT:1CT |
| Draait verhouding TX | 1CT:1CT |
J8064E64NL zonder LED 1x4 Port Ethernet RJ45 Jack Connector Circuit Diagram:
1. Draait ratio (士2%):
TX=1CT:1CT
RX=1CT:1CT
2.0CL: 350uH Min.
@100KHz, 0.1V, 8mA DC Bias
3Invoegingsverlies:
1 ~ 100 MHz: max.
4. Terugkeerverlies ((dB Min) :
1~ 30MHz:-16
30~60MHz:-12
60~80MHz:-10
5. Crosstalk ((dB Min):
1 ~ 30MHz: -40
30~60MHz:-35
60~100MHz:-30
6. CMR (dB Min):
1~ 50MHz:-40
50~ 150MHz:-30
71500 V AC 6S 1mA.
8Operatietemperatuur: 0°C tot 70°C.
J8064E64NL Beschrijving:
