Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: LPJ2011CNL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000
Prijs: OEM Price
Verpakking Details: Tray Package: 50 PCs in 1 dienblad, 24tray in 1 karton, dat 32*30*31 is, 8,5 KG (1200pcs) van elk ka
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3000000/Month
P/N: |
LPJ2011CNL |
Monsters: |
Gratis beschikbaar |
Bestand: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone format/S-Parameters |
Levenscyclus: |
Meer dan 20 jaar |
Compatibele merken: |
Belfuse |
Aantal poorten: |
1x1 |
Klikken: |
Omhoog |
Gegevenssnelheid: |
100Base-T |
PoE: |
Niet |
LED-optie: |
zonder |
EMl tabbladen: |
Met |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
0 ° C tot +70 ° C |
P/N: |
LPJ2011CNL |
Monsters: |
Gratis beschikbaar |
Bestand: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone format/S-Parameters |
Levenscyclus: |
Meer dan 20 jaar |
Compatibele merken: |
Belfuse |
Aantal poorten: |
1x1 |
Klikken: |
Omhoog |
Gegevenssnelheid: |
100Base-T |
PoE: |
Niet |
LED-optie: |
zonder |
EMl tabbladen: |
Met |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
0 ° C tot +70 ° C |

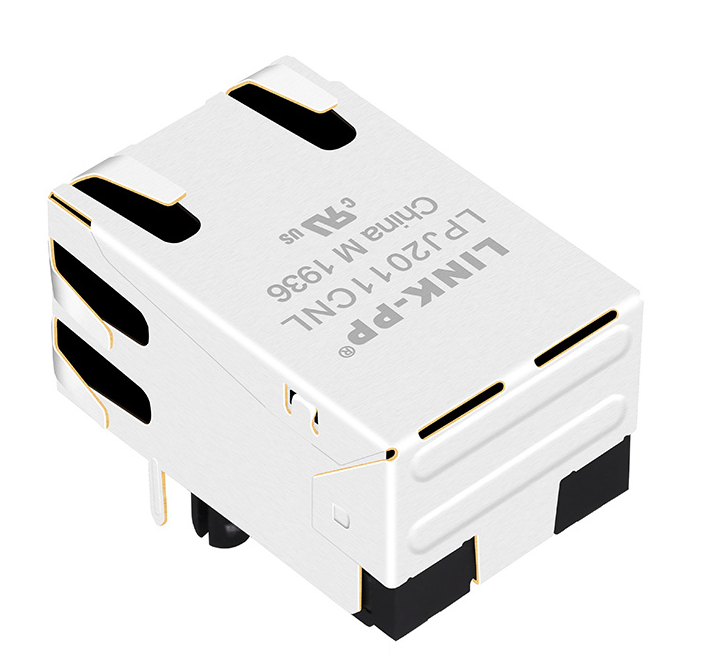

De LPJ2011CNL van LINK-PP is een hoogwaardige, afgeschermde 8-pins RJ45-connector met geïntegreerde magnetiek (ICM), ontworpen voor standaard 10/100 Base-T Ethernet-netwerken. Met een standaard 1x1-poortconfiguratie, een tab-up-ontwerp en Through-Hole Technology (THT)-montage, is deze MagJack ontworpen om de PCB-ruimte te optimaliseren en tegelijkertijd uitstekende EMI-afscherming en signaalintegriteit te bieden.
De LPJ2011CNL voldoet volledig aan de IEEE 802.3-, RoHS-, UL- en REACH-normen en is een zeer betrouwbare connectiviteitsoplossing die op grote schaal wordt ingezet in industriële pc's, slimme huisautomatisering en consumentenelektronica.
| Parameter | Specificatie |
|---|---|
| Draaiverhouding (±2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| Inductie | 350 μH Min bij 100 kHz, 0,1 V, 8 mA |
| Invoegverlies | -1,0 dB maximaal (0,1–100 MHz) |
| Retour verlies | 1–30 MHz: -20 dB Min30–60 MHz: -15 dB Min60–80 MHz: -10 dB Min |
| Overspraak | 1–30 MHz: -20 dB Min30–60 MHz: -15 dB Min60–100 MHz: -30 dB Min |
| Common Mode-afwijzing (CMR) | -30 dB minimaal (1–100 MHz) |
| Isolatiespanning (Hi-Pot) | 1500 VAC RMS gedurende 60 seconden min |
| Bedrijfstemperatuur | 0°C tot +70°C |
| Ethernet-standaard | 10BASE-T / 100BASE-TX |
| Magnetische integratie | Geïntegreerde LAN-magneten |
Als uw ontwerp een compacte en betrouwbare Ethernet-interface vereist, is de LPJ2011CNL RJ45 MagJack een goede keuze. De geïntegreerde magnetische onderdelen helpen het PCB-ontwerp te stroomlijnen en ondersteunen tegelijkertijd de signaalintegriteit voor 10/100 Base-T-toepassingen. De tab-up-vormfactor maakt hem geschikt voor lay-outs waar poortoriëntatie belangrijk is, en het ontwerp zonder LED's houdt de module eenvoudig voor producten waarvoor geen visuele link-/activiteitsindicatie vereist is.
Dit model is ook een praktische keuze voor kopers die op zoek zijn naar een pin-to-pin compatibele 10/100 Base-T RJ45-aansluiting die vervangings-, herontwerp- of inkoopstrategieën met meerdere bronnen kan ondersteunen.
Dankzij de robuuste afscherming en standaardvoetafdruk is de LPJ2011CNL zeer veelzijdig. Veel voorkomende toepassingen zijn onder meer:
Als u op zoek bent naar eenbetrouwbare 10/100 Base-T RJ45 magnetische jack met tab-up-oriëntatie, geen LED en afgeschermde through-hole constructie, deLPJ2011CNLis een efficiënte keuze voor uw volgende Ethernet-ontwerp.
Nee. De LPJ2011CNL is ontworpen voor10/100 Basis-Ttoepassingen, niet Gigabit Ethernet.
Nee. Dit model is eenzonder ledversie.
Nee. De LPJ2011CNL is eenniet-PoERJ45 magnetische aansluiting.
Het gebruiktthrough-hole-technologie (THT)voor PCB-montage.
Geïntegreerde magnetische onderdelen helpen het PCB-ontwerp te vereenvoudigen, de verwerking van Ethernet-signalen te verbeteren en het aantal benodigde externe componenten te verminderen.
