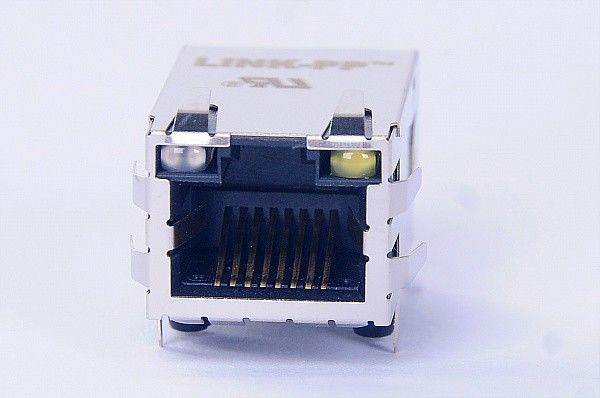

0826-1X1T-57-F 10/100 BASE-T PoE RJ45 Jack ICM met OG/Y-LED's

100 BASE-T PoE RJ45 Jack Kenmerken:

1Ondersteunt 10/100BASE-T-gegevensoverdracht.
2. AutoMDIX-ondersteuning
3Ondersteunt PoE tot 15W, waardoor stroom en gegevensoverdracht mogelijk zijn.
4Werktemperatuurbereik van 0° tot +70° C.
5RoHS-compliant, solderen = 260°C gedurende 10 seconden.
6Eenvoudige poort (1X1) met een tab-up-ontwerp.
7. Uitgerust met oranje/groene en gele LED-indicatoren.
8Standaard hoogteprofiel.
9Geïntegreerde EMI-tabs voor betere bescherming tegen elektromagnetische interferentie.
10Door-gat montage stijl voor veilige en duurzame PCB montage.

Voor de toepassing van de punten 0826-1X1T-57-F:

• Netwerkapparatuur
• Blade servers of kaarten
• Netwerkinterface kaarten
• Laptops
• opslagsystemen
• Mezzanine kaarten

Elektrische kenmerken @ 25°C:

1- RATIO van de draaiknoppen: 1CT:1CT ±2%
2. DCL @ 100KHz/100mVRMS 8MA DC BIAS: 350μH MIN.
3. Invoegingsverlies
100KHZ T0 100MHZ: -1,5 dB MAX.
4. RETURN LOSS ((MIN.)
2MHZ-30MHz: -16 dB MIN.
60MHZ-80MHZ: -10 dB MIN.
5- Ik heb het over een kruisgesprek.
100KHZ -100MHZ: -30 dB MIN.
6. HIPOT (ISOLATIESpanning) 2250 VDC
100% van de productie is getest om te voldoen aan de IEEE 802.3 isolatievereisten.
7. GEBALANCEERDE gelijkstroom:
350 MA MAX @57 VDC CONTINUOUS
500 MA MAX @57 VDC VIR 200 milliseconden

Verwijzingen

1. PLASTISCHE HOUSING:
Thermoplastische PA, Zwarte ontvlambaarheid UL 94V-0
2- Contactpersonen:
50 MICRO-INCH HARD GOLD OF gelijkwaardig.
30 MICRO-INCH MIN NICKEL UNDERCLAATE
3. OUTPUT PIN' s:
Zinnige koperdraad, DIA 0.018 inch.
100 MICRO-INCH MIN MATTE TIN PINS zijn SOLDER DIPPED
4Metalen schild.
NIKKEL GEPLATEERD OVER KOPERLEERING (ALLE GROEN LEEDEN ZIJN GESOLDEERD)
5Het product is ROHS-compliant.
6Jack Cavity voldoet aan de regels en voorschriften van de FCC.
7. Het onderdeel wordt aanbevolen voor golfsoldering, de voorgestelde piekgolfsoldering is maximaal 260°C en maximaal 10 seconden.
