Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: 0826-1L1T-57-F
Document: LPJK1014A8NL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000
Prijs: $0.09-$1.05
Verpakking Details: 50 stuks in 1 bakje, 24 bakjes in 1 doos, dat is 32*30*31,8,5 KGS (1200 stuks) van elke doos
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3000000/Month
MPN: |
0826-1L1T-57-F |
Equivalent: |
LPJK1014A8NL |
Serie: |
RJ45 MagJack ICM |
Ethernetnorm: |
10Base-T / 100Base-TX |
Poortconfiguratie: |
1×1 |
POE CLASSIFICATIE: |
PoE+ 30W-klasse |
Montagetype: |
Door gat |
LED -configuratie: |
Groen / Groen-Geel |
OCL: |
350 µH minimaal |
Isolatie spanning: |
2250VDC |
MPN: |
0826-1L1T-57-F |
Equivalent: |
LPJK1014A8NL |
Serie: |
RJ45 MagJack ICM |
Ethernetnorm: |
10Base-T / 100Base-TX |
Poortconfiguratie: |
1×1 |
POE CLASSIFICATIE: |
PoE+ 30W-klasse |
Montagetype: |
Door gat |
LED -configuratie: |
Groen / Groen-Geel |
OCL: |
350 µH minimaal |
Isolatie spanning: |
2250VDC |

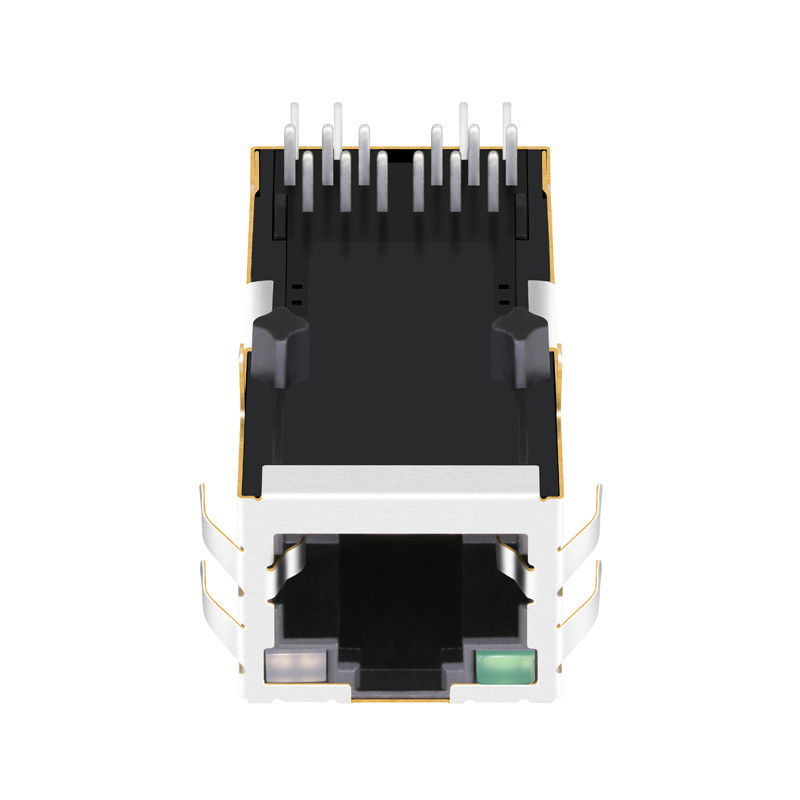

De 0826-1L1T-57-F is een enkele poort (1x1) 10/100Base-T Fast Ethernet MagJack met geïntegreerde IEEE 802.3at PoE+ (30W) stroomleveringscapaciteit. Belangrijke specificaties zijn onder meer een Tab Up (latch up) poortoriëntatie, Through-Hole PCB-montage, 1500 Vrms diëlektrische isolatie, een bedrijfstemperatuur van 0°C tot +70°C, en geïntegreerde Groen (links) / Groen-Geel (rechts) LED's. Het bevat interne magnetische componenten die kernverzadiging voorkomen bij een continue DC-stroom tot 600mA, waardoor stroom- en dataverbindingen in IP-camera's, VoIP-hardware en toegangscontrolepanelen worden gestandaardiseerd.
De 0826-1L1T-57-F is een industrie-standaard, enkele poort (1x1) MagJack Integrated Connector Module (ICM) ontworpen voor commerciële Ethernet-apparaten die een hoge betrouwbaarheid van gegevensoverdracht en tot 30W Power over Ethernet (PoE+) vereisen. Volledig conform met IEEE 802.3 10/100Base-T en IEEE 802.3at Type 2 standaarden, integreert deze connector transmissietransformatoren, common-mode chokes, Bob Smith impedantie-afsluiting en high-current PoE+ stroomtoevoercircuits binnen een standaard hoogte RJ45-behuizing.
Ontworpen met een Tab Up (TU) poortoriëntatie, beschikt de 0826-1L1T-57-F over geïntegreerde Groen / Groen-Geel (G/GY) diagnostische LED's om onmiddellijke poortstatus en link/activiteitszichtbaarheid te bieden zonder dat er speciale lichtpijpen nodig zijn. De robuuste koperlegering buitenmantel is uitgerust met Top & Side EMI tabs om continu aardingscontact met het chassis te garanderen, wat voldoet aan de FCC Part 15 Class B emissienormen. Werkend over een 0°C tot +70°C temperatuurbereik, is het de optimale component voor IP-beveiligingscamera's, toegangscontroleterminals, VoIP-telefoons en slimme IoT-gateways.
| Parameter | Specificatie | Standaard / Referentie |
| Productserie | MagJack® ICM's | Bel Fuse Magnetic Solutions |
| Datasnelheid | 10/100Base-T (Fast Ethernet) | IEEE 802.3 Conform |
| PoE-rating | PoE+ 30 W (tot 600mA DC continu) | IEEE 802.3at Type 2 |
| Bedrijfstemperatuur | 0°C tot +70°C | Commercieel werkingsbereik |
| Opslagtemperatuur | -40°C tot +85°C | In verpakking / Ongemonteerd |
| Diëlektrische isolatie (DWV) | 1500 Vrms Min | 60 seconden (Pri:Sec) |
| Poortconfiguratie | 1x1 Poort, Tab Up (Latch-Up) | Standaard profiel |
| Montagestijl | Through-Hole Mount | Wave / Hand Soldeer |
| EMI Tabs | Ja (Boven en zijkanten) | Chassis aarding |
| RoHS-conformiteit | Ja (RoHS 6/6 Conform) | Suffix "-F" aanduiding |
| Metriek | Frequentiebereik | Technische limiet | Opmerkingen |
| Turns Ratio | TX & RX Kanalen | 1CT:1CT (TX) / 1CT:1CT (RX) | ±2% Center-Tapped Symmetrisch |
| Open Circuit Inductie (OCL) | 100 kHz, 100 mV | 350 µH Min | Met 8mA DC Bias toegepast |
| Insertieverlies (Max) | 1.0 MHz – 100 MHz | -1.0 dB Max | Vlakke hoogfrequente transmissie |
| Return Loss (Min) |
1.0 MHz – 30 MHz 30 MHz – 60 MHz 60 MHz – 80 MHz |
-18 dB Min -14 dB Min -12 dB Min |
100Ω Systeemimpedantie |
| Common Mode Rejection (Min) | 1.0 MHz – 100 MHz | -30 dB Min | EMI common-mode demping |
| Crosstalk (Min) | 1.0 MHz – 100 MHz | -35 dB Min | Kanaal-naar-kanaal isolatie |
Binnen de 0826-1L1T-57-F worden differentiële paren voor 10/100Base-TX (Pins 1/2 voor TX, Pins 3/6 voor RX) geleid via 1:1 isolatietransformatoren en common-mode chokes. De center taps van de kabel-zijde transformatoren zijn direct verbonden met speciale PoE+ stroomrails:
A: Hoewel beoordeeld voor 0°C tot +70°C, moeten buiteninstallaties rekening houden met zonnestraling en interne warmteafvoer van het 30W PoE-circuit. Als de interne behuizingstemperaturen dreigen te stijgen boven +70°C, moeten hardware-ingenieurs upgraden naar de industriële broer 0826-1X1T-57-F (-40°C tot +85°C).
A: De linker LED is een enkele kleur Groene diode (typisch 2.1V–2.2V voorwaartse daling bij 20mA). De rechter LED is een dual-kleur Groen/Geel diode bedraad in anti-parallel of common-cathode, afhankelijk van de sub-revisie; de aandrijfstroom moet worden beperkt tot 10mA–20mA via serieweerstanden van de PHY of SoC GPIO's.
A: Conventionele magnetische componenten verzadigen wanneer hoge DC-stromen door differentiële wikkelingen lopen. De 0826-1L1T-57-F gebruikt center taps met hoge stroomsterkte en ferrietkernen met hoge verzadiging, getest om minimaal 350 µH OCL te behouden, zelfs met een 8mA DC bias die bovenop continue PoE-stromen wordt gesuperponeerd, wat zorgt voor nul linkonderbrekingen.
