Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: 08B1-1X1T-06-F
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/1200 stuks
Prijs: Supportive
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: Op voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4600K.PCS/Month
Artikelnummer: |
08b1-1x1t-06-F |
Producttype: |
Geïntegreerde connectormodule (ICM) |
Ethernetnorm: |
10/100Base-T |
Aantal poorten: |
1x1 |
Havenrichtlijn: |
Inrichten |
LED-indicatoren: |
Geen |
POE -ondersteuning: |
Niet-PoE |
Montagetype: |
Door gat |
Bedrijfstemperatuur: |
0 ° C tot +70 ° C |
EMI -tabbladen: |
Ja |
RoHS-conform: |
Ja |
Isolatie spanning: |
1500 Vrms |
Artikelnummer: |
08b1-1x1t-06-F |
Producttype: |
Geïntegreerde connectormodule (ICM) |
Ethernetnorm: |
10/100Base-T |
Aantal poorten: |
1x1 |
Havenrichtlijn: |
Inrichten |
LED-indicatoren: |
Geen |
POE -ondersteuning: |
Niet-PoE |
Montagetype: |
Door gat |
Bedrijfstemperatuur: |
0 ° C tot +70 ° C |
EMI -tabbladen: |
Ja |
RoHS-conform: |
Ja |
Isolatie spanning: |
1500 Vrms |
08B1-1X1T-06-F RJ45 geïntegreerde connectormodule met 10/100BASE-T-ondersteuning, 1500Vrms-isolatie, geïntegreerde magnetiek, Tab-Up-oriëntatie, montage door gaten en RoHS-conformiteit voor industriële Ethernet-toepassingen.

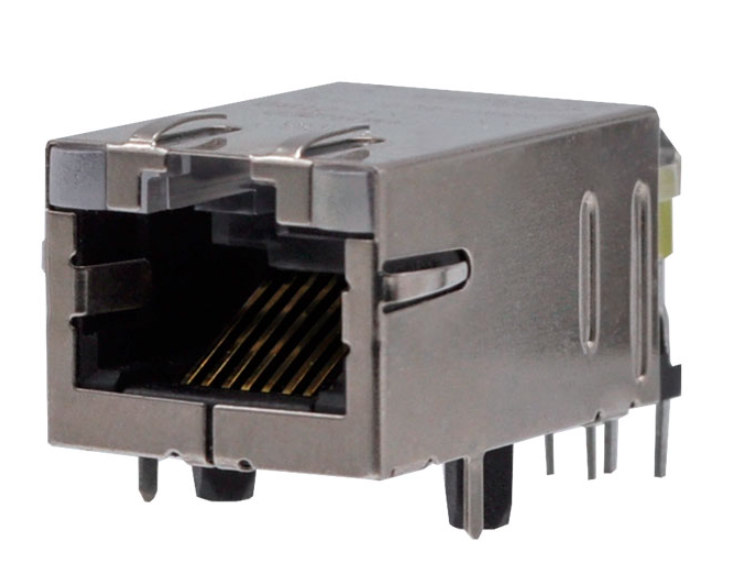

De 08B1-1X1T-06-F is een zeer betrouwbare RJ45 Integrated Connector Module (ICM) met één poort (1x1), ontworpen voor 10/100BASE-T-netwerktoepassingen. Deze MagJack is ontworpen met geïntegreerde magneten om PCB-ruimte te besparen en EMI te verminderen, en beschikt over een standaard hoogteprofiel, Tab-Up-poortconfiguratie en robuuste EMI-afscherming. Het is ontworpen voor Through Hole Mount (THT)-installatie en is grondig getest om te voldoen aan de IEEE 802.3-isolatievereisten, waardoor het een ideale keuze is voor telecommunicatie, industriële netwerken en consumentenelektronica.
De 08B1-1X1T-06-F is ontworpen om te voldoen aan de vereisten voor Fast Ethernet-signaalintegriteit.
| Parameter | Waarde |
| TX-draaiverhouding | 1CT: 1 |
| RX-draaiverhouding | 1CT: 1 |
| OCL @100kHz / 100mVRMS | 350 µH min |
| DC-bias | 8mA |
| Frequentiebereik | Specificatie |
| 1 MHz–100 MHz | -1,0 dB Max |
Een laag invoegverlies helpt de signaalsterkte via Ethernet-verbindingen te behouden, waardoor stabiele netwerkprestaties worden gegarandeerd.
| Frequentie | Vereiste |
| 1 MHz–30 MHz | -18 dB min |
| 30 MHz–60 MHz | -18 + 20LOG(F/30MHz) dB |
| 60 MHz–80 MHz | -12 dB min |
De retourverliesprestaties minimaliseren signaalreflecties en verbeteren de communicatiebetrouwbaarheid.
| Frequentie | Vereiste |
| 500 kHz–1 MHz | -70 dB min |
| 10 MHz | -50 dB min |
| 30 MHz | -45 dB min |
| 50 MHz | -40 dB min |
| 100 MHz | -35 dB min |
| Frequentie | CM-CM-afwijzing | CM-DM-afwijzing |
|---|---|---|
| 100 kHz–1 MHz | ≥70 dB | ≥70 dB |
| 10 MHz | ≥47 dB | ≥60 dB |
| 30 MHz | ≥42 dB | ≥50 dB |
| 60 MHz | ≥37 dB | ≥45 dB |
| 100 MHz | ≥30 dB | ≥40 dB |
De geïntegreerde magneten bieden tot 70 dB common-mode ruisonderdrukking, waardoor de signaalintegriteit behouden blijft, EMI-emissies worden verminderd en de Ethernet-betrouwbaarheid in industriële en ingebedde netwerktoepassingen wordt verbeterd.
De 08B1-1X1T-06-F is ontworpen voor duurzaamheid en stabiele elektrische verbindingen en maakt gebruik van hoogwaardige materialen die zijn gebouwd om standaard productieprocessen te weerstaan.
Deze materialen bieden duurzaamheid op lange termijn en stabiele elektrische prestaties in veeleisende werkomgevingen.
De 08B1-1X1T-06-F voldoet aan de belangrijkste industriële eisen:
UL-bestandsnummers:
Deze certificeringen helpen bij het stroomlijnen van productgoedkeuringen en zorgen voor wereldwijde implementatiecompatibiliteit.
Nee. Deze ICM is speciaal ontworpen voor 10BASE-T- en 100BASE-TX Fast Ethernet-toepassingen. Gigabit Ethernet vereist een andere magnetische architectuur die 1000BASE-T-werking ondersteunt.
Nee. Deze versie is geclassificeerd als een niet-PoE RJ45 ICM.
De geïntegreerde magnetiek biedt 1500Vrms-isolatie en voldoet aan de IEEE 802.3-isolatievereisten.
Nee. De 08B1-1X1T-06-F is een configuratie zonder LED, ontworpen voor toepassingen waarbij externe statusindicatie niet vereist is.
De connector maakt gebruik van doorlopende montage voor robuuste mechanische retentie en betrouwbaarheid van de soldeerverbinding.
