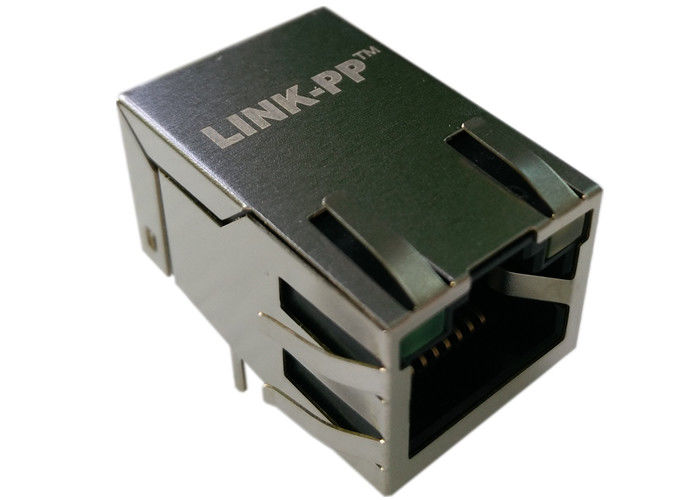

JP011821UNL 1×1 RJ45 PulseJack met 1CT:1CT 100Base-TX Magnetics

JP011821UNL PulseJack Tab-UP RJ45 met geïntegreerde 1:1 magnetics, 100Base-TX, 2250 VDC isolatie, LED's; through-hole montage.

JP011821UNL Snelle samenvatting

• Onderdeelnummer: JP011821UNL (EOL opgemerkt in bronvermelding)
• Vormfactor: 1×1 side-entry (tab-UP) RJ45 met geïntegreerde magnetics (1CT:1CT)
• Primair gebruik: 100Base-TX (Fast Ethernet) NIC's, embedded apparaten, routers/switches die een geïntegreerde transformator en status-LED's nodig hebben.
• Isolatieclassificatie: 2250 VDC (datasheet) — Hipot 1500 Vrms @60 Hz gedurende 1 min.
• Montage: Through-Hole (THT) — sterke mechanische retentie, golfsoldeerbaar.
• Temp. bereik: 0°C tot +70°C (gebruik).
• RoHS: Ja.
• Status: EOL (bronlabel: EOL - CONN,RJ45,1X1,100D,1:1,TU NPB).

Belangrijkste kenmerken van 1x1 Tab-UP RJ45 PulseJack

• Geïntegreerde echte 1CT:1CT magnetics — vereenvoudigt stuklijst en vermindert bordoppervlak vergeleken met discrete magnetics.
• Hoge isolatie (2250 VDC specificatie) voor robuuste lijnisolatie en veiligheidsmarge.
• Tweekleurige / dubbele LED's (links/rechts) voor link/activiteitsdiagnostiek (G_O/Y-notatie geeft groen/oranje tweekleurig + geel aan).
• EMI-vingers voorzien voor betere aardverbinding van de afscherming bij gebruik van chassis/geaard schild.
• Ontworpen voor 100Base-TX — insertieverlies, retourverlies en overspraak geoptimaliseerd rond 1–100 MHz.
• Through-hole montage & UL94V-0 behuizing voor betrouwbaarheid en maakbaarheid.

Specificaties van JP011821UNL 100Base-TX Magjack

JP011821UNL Datasheet

1. JP011821UNL Datasheet Mechanica

2. JP011821UNL Datasheet PCB-lay-out

3. JP011821UNL Datasheet Elektrische schema's

Materialen, naleving en milieuspecificaties

• Afscherming: Messing met 10–20 µin nikkelplating over messing — goede geleiding en corrosiebescherming.
• Contacten: Fosforbrons met nikkel onderlaag + selectief goud (15 µin) op contactvlak — zorgt voor lage contactweerstand en duurzame verbinding.
• Behuizing: Thermoplast met classificatie UL94V-0 voor brandprestaties.
• Bedrijfstemperatuur: 0°C tot 70°C — geschikt voor commerciële apparatuur maar niet voor zware industriële (-40°C) omgevingen.
• MSL = 1: geen speciale bakbeurt vereist vóór reflow/assemblage.

Ontwerp- en PCB-integratie-opmerkingen voor RJ45 met Magnetics

• Voetafdruk & mechanica: THT-pinnen bieden sterke mechanische bevestiging — controleer borduitsparingen en vrij te houden ruimte voor doorvoer aan de bovenkant.
• Afschermingsaarding: Gebruik EMI-vingerpads en meerdere aardingsvias naar PCB-aarde om de afscherming volledig te benutten voor EMI-controle. Leid een pad met lage impedantie naar het chassis indien nodig.
• Magnetics: Interne 1CT:1CT magnetics elimineren de noodzaak van externe transformatoren — verifieer nog steeds de matching aan de PHY-zijde en de vereisten voor common-mode choke voor uw PHY.
• LED's: L/R LED-pinnen gebruiken tweekleurige / effen kleuropties (G_O/Y). Controleer de pinout voor de plaatsing van weerstanden of de vereisten voor de aansturing van ingebouwde LED's — sommige ontwerpen bevatten serieweerstanden op het bord, andere verwachten deze extern.
• Thermisch / golfsoldeer: THT-constructie is bestand tegen golfsoldeer en standaard reflow-flows (controleer aanbevelingen van de fabrikant).

Veelgestelde vragen over JP011821UNL RJ45 PulseJack

V1 — Is de JP011821UNL afgeschermd?

A: Ja. Het product gebruikt een messing afscherming met nikkelplating (10–20 µin Ni over messing) en bevat EMI-vingers voor chassis-aarding.

V2 — Bevat de JP011821UNL magnetics?

A: Ja. Het bevat geïntegreerde 1CT:1CT magnetics (TX en RX 1CT:1), waardoor een externe LAN-transformator overbodig is voor standaard 10/100Base-TX ontwerpen.

V3 — Welke Ethernet-snelheden worden ondersteund?

A: Ontworpen voor 100Base-TX (10/100 Mbps). Het is niet gespecificeerd voor Gigabit-werking — valideer vóór gebruik op 1000Base-T.

V4 — Wat is de isolatie / hipot-classificatie?

A: Isolatie is gespecificeerd als 2250 VDC; de opgegeven hipot-test is 1500 Vrms @60Hz gedurende 1 minuut.

V5 — Welke LED's zijn beschikbaar en hoe zijn ze geconfigureerd?

A: Links/Rechts LED's aangegeven als G_O / Y (groen/oranje tweekleurig aan één kant, geel aan de andere). Verifieer de pinout en de plaatsing van serieweerstanden in uw schema.

V6 — Wat is het bedrijfstemperatuurbereik?

A: 0°C tot +70°C (commerciële klasse).

V7 — Is dit onderdeel RoHS-conform en wat is de MSL?

A: Ja, RoHS-conform. MSL = 1.

V8 — Is de JP011821UNL nog in productie?

A: De bron vermeldt EOL (end-of-life) op de onderdeelvermelding. Als u afhankelijk bent van lange productieruns, kwalificeer dan vroegtijdig een alternatief LPJ2011KONL.

V9 — Wat zijn de typische gebruiksscenario's van JP011821UNL Magjack?

A: Ingebouwde borden, NIC's, routers, consumenten-netwerkapparatuur die geïntegreerde magnetics en LED-indicatoren vereisen.
