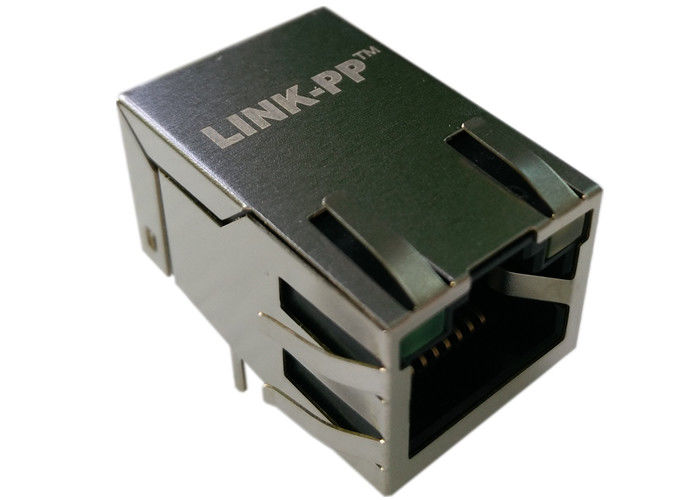

JP011821UNL 1×1 RJ45 PulseJack met 1CT:1CT 100Base-TX Magnetics

JP011821UNL PulseJack Tab-UP RJ45 met geïntegreerde 1:1 magnetische, 100Base-TX, 2250 VDC isolatie, LED's; door-gat montage.

JP011821UNL RJ45 PulseJack Een snelle snapshot

• Deelnummer:JP011821UNL (EOL vermeld in bronlijst)
• Form factor:1×1 zijde-invoer (tab-UP) RJ45 met geïntegreerde magneten (1CT:1CT)
• Primair gebruik:100Base-TX (Fast Ethernet) NIC's, ingebedde apparaten, routers/switches waarvoor geïntegreerde transformatoren en status-LED's nodig zijn.
• Isolatie: 2250 VDC(gegevensblad) Hipot 1500 Vrms @60 Hz gedurende 1 min.
• Montage:Door-gat (THT) sterk mechanisch vasthouden, compatibel met golfsoldeer.
• Temperatuurbereik: 0°C tot +70°C(opereren).
• RoHS:- Ja, dat is het.
• Status:EOL (bronnenetiket:EOL - CONN,RJ45,1X1,100D,1:1,TU NPB)).

Belangrijkste kenmerken van 1x1 Tab-UP RJ45 PulseJack

• Geïntegreerde ware 1CT:1CT magnetics de BOM vereenvoudigt en het oppervlak van het bord vermindert in vergelijking met discrete magnetics.
• Hoge isolatie(2250 VDC spec) voor een robuuste lijnisolatie en veiligheidsmarge.
• Bi-color/dual LED (links/rechts)voor verbindings-/activiteitsdiagnostiek (de G_O/Y-notatie geeft groen/oranje tweekleurig + geel aan).
• EMI-vingersvoorzien voor een betere aarding van het schild wanneer het chassis/aardingsschild wordt gebruikt.
• Ontworpen voor 100Base-TX- Inbrengverlies, terugkeerverlies en crosstalk geoptimaliseerd rond 1 ‰ 100 MHz.
• Door-gat montage & UL94V-0 behuizingvoor betrouwbaarheid en vervaardigbaarheid.

Specificaties van JP011821UNL 100Base-TX Magjack

JP011821UNL Gegevensblad

1. JP011821UNL Mechanische werkzaamheden op het gebied van gegevensblad

2. JP011821UNL Datasheet PCB Layout

3. JP011821UNL Gegevensblad Elektrische schema's

Materialen, conformiteits- en milieuspecificaties

• Schild:Messing met een nikkelplating van 10 ∼20 μin over messing ∼ goede geleidbaarheid en corrosiebescherming.
• Contactpersonen:Fosforbrons met nikkel onderplaat + selectief goud (15 μin) op het paringsgebied zorgt voor lage contactweerstand en duurzame paring.
• Huisvesting:thermoplastischUL94V-0voor ontvlambaarheidsprestaties.
• Werktemperatuur:0 °C tot 70 °C - Nee.voor harde industriële omgevingen (-40°C).
• MSL = 1:er is geen speciale bak nodig voor de terugstroom/montage.

Ontwerp en PCB-integratie notities voor RJ45 met magneten

• Voetafdruk & mechanische:THT-pinnen zorgen voor een sterke mechanische bevestiging ­ bevestigen de afsplitsing van het bord en houden het voor de bovenste toegangsruimte.
• Schild aan de grond:Gebruik EMI-fingerpads en meerdere aardingsvia's voor PCB-aarding om het schild volledig te benutten voor EMI-controle.
• Magneten:Interne 1CT:1CT-magneten elimineren de noodzaak van externe transformatoren
• LED's:L/R LED-pins gebruiken twee-kleurige / enkelkleurige opties (G_O/Y).anderen verwachten dat ze externe.
• Thermische / golfsoldeer:De THT-constructie verdraagt golfsoldeer en standaard terugstroomstromen (controleer de aanbevelingen van de fabrikant).

Vragen over JP011821UNL 100Base-TX RJ45 MagJack

Is JP011821UNL afgeschermd?

A:Ja, het product maakt gebruik van een koperen schild met nikkelplating (10 ‰ 20 μin Ni over koperen) en bevat EMI-vingers voor het aarden van het chassis.

Q2 ️ Bevat JP011821UNL magnetische stoffen?

A:Het bevat geïntegreerde 1CT:1CT-magneten (TX en RX 1CT:1), waardoor de noodzaak van een externe LAN-transformer voor standaard 10/100Base-TX-ontwerpen wordt weggenomen.

Q3 Welke Ethernet-snelheden ondersteunt het?

A:Ontworpen voor100Base-TX (10/100 Mbps). Het is niet gespecificeerd voor Gigabit-operatie.

Q4 Wat is de isolatie-/hypotratio?

A:Isolatie wordt gespecificeerd als2250 VDCDe hypotest die is vermeld is:1500 vrms @60Hz gedurende 1 minuut.

V5 Welke LED's zijn er beschikbaar en hoe zijn ze geconfigureerd?

A:LED's links/rechts aangegeven alsG_O / Y(groen/oranje tweekleurig aan de ene kant, geel aan de andere kant).

V6

A: 0°C tot +70°C(commerciële kwaliteit).

V7 Is dit onderdeel RoHS-conform en wat is de MSL?

A:Ja, RoHS compliant.MSL = 1.

Q8 Is JP011821UNL nog steeds in productie?

A:De bronnenEOLAls je op lange productietijden vertrouwt, moet je een alternatieve LPJ2011KONL vroegtijdig selecteren.

Q9 JP011821UNL Magjack?

A:Ingebedde boards, NIC's, routers, netwerkapparatuur voor consumenten die geïntegreerde magneten en LED-indicatoren vereisen.
