Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Specificaties: | HY931147C | Toepassingen: | POE 10/100 |
---|---|---|---|
Richtlijn: | Zijingang (Rechte hoek) | Hefboomtype: | RJ45 |
Afgeschermd / filter: | Ja | Geslacht: | Wijfje |
nieuw model: | LPJ0049GDNL | Dossier: | PDF/3D/ISG/Stp/Step/Datasheet/Touchstone format/S-Parameters |
Hoogtepunt: | poe rj45 pinout,Dubbele Rj45 hefboom |
de lengterj45 Magjack Macht van 1.21.3mm over Ethernet.
2.1X1 lusje-verslaan
3.Through gatenrj45 modulaire hefboom
4.10/100 basis-t
Beschrijving:

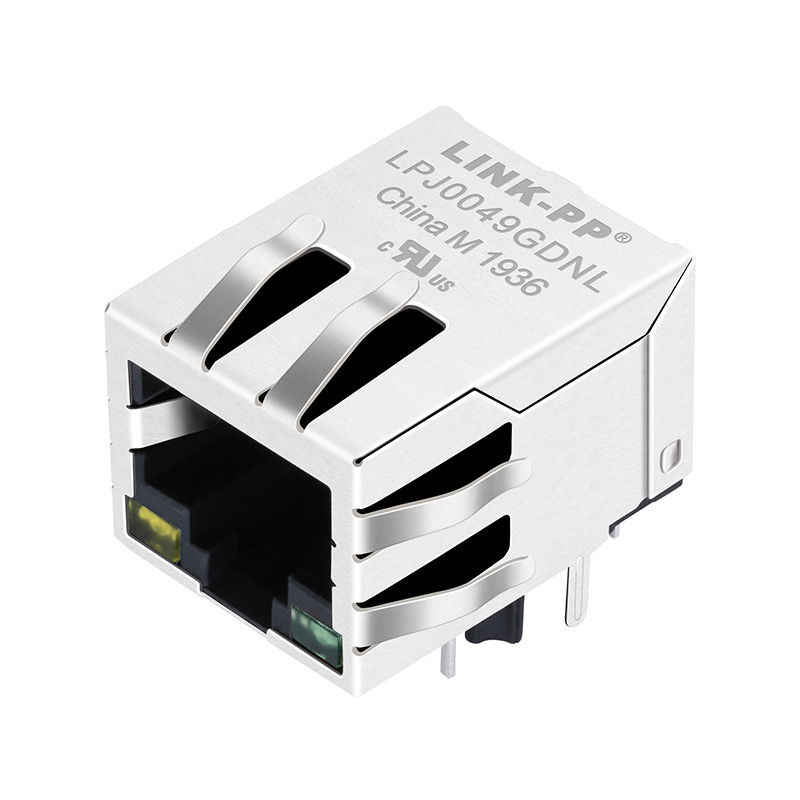

1X1 RJ45 Magjack met leds, samenkomend IEEE 802.3af
De enige Havenrj45 Ethernet Schakelaars met 10/100 basis-T integreerden Magnetics & PoE, Gele/Groene leiden, Tab Down, RoHS | |
Verbinding-pp Artikelnummer | LPJ0049GDNL |
Hanrunartikelnummer | HY931147C |
Toepassing-Lan | ETHERNET (PoE) |
AutomDX | JA |
Bst Kring | JA |
Configuratie RX | T, C |
Configuratie TX | T, C |
Contact het Koppelen Gebiedsplateren | GOUDEN 6u“/15u“/30u“ |
Kernen per Haven | 4 |
Dioden | Met DIODEN |
LEIDENE Optie | YELLOW/GREEN |
Klink | LUSJE NEER |
Aantal Havens | 1X1 |
PCB | FR4 |
PCB zetten Hoek op | ZIJingang |
PCB die Post behouden | T POST |
Pakkethoogte (Duim) | 0,531 |
Pakkethoogte (mm) | 13.50 |
Pakketlengte (Duim) | 0,839 |
Pakketlengte (mm) | 21.30 |
Pakketbreedte (Duim) | 0,626 |
Pakketbreedte (mm) | 15.90 |
Pin Type | THT-SOLDEERSEL |
Volgzame RoHS | Ja-RoHS-5 MET LOOD IN SOLDEERSELvrijstelling |
Zoeken | JA |
Schild EMI Tabs | MET |
Snelheid | 10/100 basis-t |
Temperatuur | 0 AAN 70℃ |
Draaienverhouding RX | 1CT: 1CT |
Draaienverhouding TX | 1CT: 1CT |
Tray Package: Karton size/32*30*31cm, G.W. - carton/8.5kg, qty-Carton/1200pcs, SPQ/50pcs
1. Producttype Eigenschappen:
1) Producttype = Schakelaar
2) Jack Type = RJ45
3) Profiel = Norm
4) De Opzettende Richtlijn van PCB = Zij (Verticale) Ingangs (Rechte hoek) /Top Ingang
2. Mechanische Gehechtheid:
1) Jack Configuration = 1 x 1
3. Elektrokenmerken:
1) Beschermd = ja
4. Beëindiging Verwante Eigenschappen:
1) EMI Finger - Bodem = zonder
2) Beëindigingsmethode = Soldeersel
5. Lichaam Verwante Eigenschappen:
1) De havenconfiguratie = kiest/Multi uit
2) EMI Fingers - Bovenkant en Kanten = met zonder
3) Klinkrichtlijn = Norm - Klink neer
4) PCB-Staartlengte
6. Contact Verwante Eigenschappen:
1) Voorgeladen = ja
2) Het Type van contactbeëindiging = door Gat/de Oppervlakte zet op
7. Huisvestende Verwante Eigenschappen:
1) Schakelaarstijl = Hefboom
8. De industrienormen:
1) RoHS/ELV Naleving = volgzame RoHS, volgzaam ELV
2) Het loodvrije Soldeersel verwerkt = Golfsoldeersel geschikt aan 240°C,
Golfsoldeersel geschikt aan 260°C, Golfsoldeersel geschikt aan 265°C
3) RoHS/ELV was de Nalevingsgeschiedenis = altijd volgzame RoHS
9. Identificatie die merken:
1) Linker LEIDENE Kleur (Positie #1) = Groen - 250 ohmweerstand
2) Juiste LEIDENE Kleur (Positie #2) = Groen - 250 ohmweerstand
10. Voorwaarden voor Gebruik:
1) Is = Gedrukte Kringsraad van toepassing
2) Milieuvoorwaarden = Bureau/Gebouw
3) Werkende Temperatuur (°C) = 0 - 70/-40 - +85
