Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: S558-5999-T5-F/HX2260NLT
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
PN: |
S558-5999-T5-F / HX2260NLT |
Draaiverhouding: |
1:1 |
classificatie: |
10/100Base-t |
Haven: |
kies uit |
PoE: |
met of Wtthout |
Steun: |
SMD |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
S558-5999-T5-F / HX2260NLT |
Draaiverhouding: |
1:1 |
classificatie: |
10/100Base-t |
Haven: |
kies uit |
PoE: |
met of Wtthout |
Steun: |
SMD |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

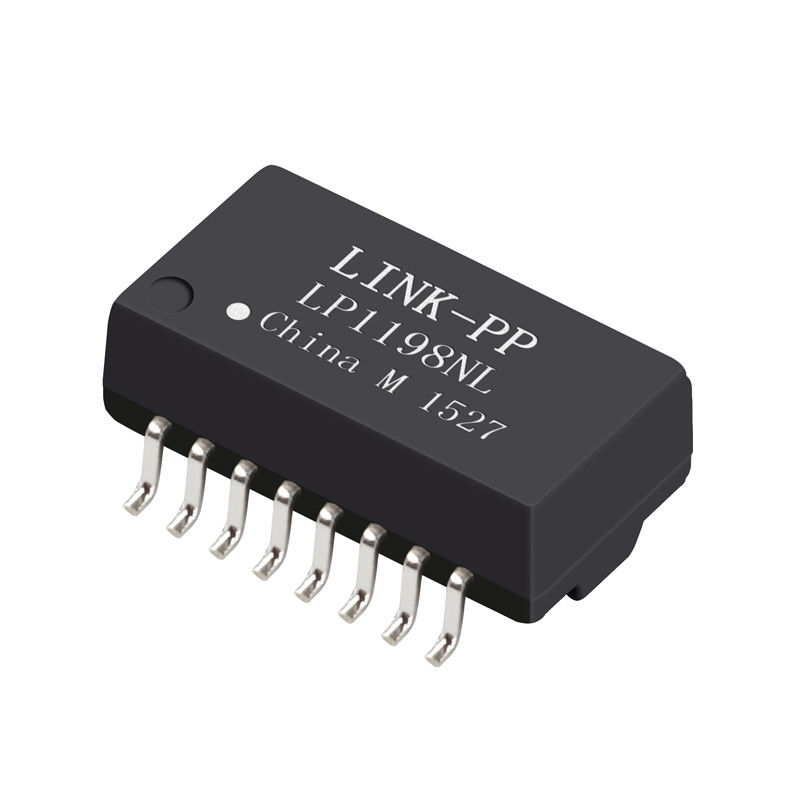

| S558-5999-T5-F / HX2260NLT | 10/100BT transformatormodule | Lan Transformator |
|---|
1.Single havenlan Transformator
2.ColiStructure: Toroidal
3.10/100 transformator basis-t
4.SMD, 16pins
10/100base-TX kies Havenlan Transformator met 16Pins uit
S558-5999-t5-F Lan de Module Enige Haven 16Pins HX2260NLT van Transformatormagnetics
Elektrospecificaties (25):
1. Draaien Ratio50KHz, 0.5V
Spaanderkant: Lijn side=1CT: 1CT+_2%
2. Inductantie (Ls) 100KHz, 0.1V, Bias van 12mA gelijkstroom:
Spaanderkant: 350uH min
3. Toevoeging Loss1-100MHz: -1.4dB maximum
4. Terugkeer Loss1-30MHz: -16dB min
40MHz: -14.4dB min
50MHz: -13.1dB min
60-80MHz: -12dB min
100MHz: -10dB min
5. Verschil aan Gemeenschappelijke Wijzeverwerping:
30MHz: -45dB min
60MHz: -40dB min
100MHz: -35dB min
6. Crosstalk30MHz: -40dB min
60MHz: -35dB min
100MHz: -30dB min
7. Hallo-pot: 1500Vrms min
| S558-5999-t5-F Lan de Module Enige Haven 16Pins HX2260NLT van Transformatormagnetics | |||
|---|---|---|---|
| H4P041NX LF | PG4P219AN-2 LF | GST5009-E LF | TS6121C |
| H4P140NX LF | HG5PNX LF | GST5009H LF | TS6121CX |
| H4P041RNX LF | BCM-5554 LF | G4P009 LF | TS6121K |
| HG2PM109N LF | BCM-5855CI LF | G4P109 LF | TS8121A |
| 40SS1040AXM2 HF | 4S1068 HF | G4P209 LF | TS8121C |
| 40SS1041A HF | 4S1070 HF | G5P109 LF | TS8121CX |
| 40SS1041AX HF | 4S1142 HF | GOP109 LF | S5833H LF |
| 40SS1041RX HF | 4S1344M1 LF | GP5409 LF | 12ST0020P LF |
| 40SS1064A HF | S1188 HF | GP5409 LF | 12ST0022P LF |
| 40SS1140AX1 HF | S6800 LF | GP5419NY LF | 12ST0022PF LF |
| 40SS1064A LF | S1188M HF | GP5419R LF | 10G2SA01 |
| 40SS1041 HF | S5498 LF | GP5419R LF | 10G2SA02 |
| 40ss1041AXM HF | S5612 LF | G4P106 LF | 24SH10410 HF |
