Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: HX1188NL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$2.7
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 5KK/maand
P/N: |
HX1188NL |
Montage: |
smt |
Radio aanzetten.: |
1:1 |
Gegevenssnelheid: |
100base-TX |
Heup: |
1500VDC |
PoE: |
Niet-PoE |
P/N: |
HX1188NL |
Montage: |
smt |
Radio aanzetten.: |
1:1 |
Gegevenssnelheid: |
100base-TX |
Heup: |
1500VDC |
PoE: |
Niet-PoE |
| Parameter | Beschrijving |
| Onderdeelnummer | HX1188NL |
| Fabrikant | Pulse Electronics (een Yageo-bedrijf) |
| Productcategorie | LAN magnetische componenten / Ethernet-transformator |
| Ondersteunde standaard | IEEE 802.3-compatibel |
| Sollicitatie | 10/100Base-T Ethernet (enkele poort) |
(Bedrijfstemperatuur: -40°C tot +85°C. Alle parameters voldoen aan de IEEE 802.3-normen)
| Parameter | Waarde / Specificatie | Testomstandigheden / opmerkingen |
| Draaiverhouding (TX) | 1CT: 1CT | Zendkanaal (±5%) |
| Draaiverhouding (RX) | 1CT: 1CT | Ontvangstkanaal (±5%) |
| Open circuitinductie (OCL) | 350 µH Min | @ 100 KHz, 0,1 Vrms, 8 mA DC-bias |
| Invoegverlies | -1,15 dBMax | @ 0,1 MHz tot 100 MHz |
| Retour verlies | -18,0 dB min | @ 0,1 MHz tot 30 MHz |
| -14,0 dB min | @ 60 MHz | |
| -12,0 dB min | @ 80 MHz | |
| Overspraak | -40,0 dB typ | @ 30 MHz |
| Common Mode-afwijzing (CMRR) | -40,0 dB typ | @ 30 MHz |
| Isolatiespanning (HIPOT) | 1500 Vrms Min | Invoer naar uitvoer (gedurende 1 minuut) |
| Parameter | Specificatie | Opmerkingen |
| Montagetype | SMT (Surface Mount-technologie) | SMD |
| Pakket / doos | 16-polige SOIC/SOP | Standaard 16-pins voetafdruk |
| Afmetingen (L x B x H) | 12,70 x 7,11 x 5,97 mm | Ongeveer. Maximale afmetingen |
| Bedrijfstemperatuur | -40°C tot +85°C | Industriële kwaliteit |
| Opslagtemperatuur | -40°C tot +125°C | |
| Milieunaleving | RoHS-conform, loodvrij | Het achtervoegsel "NL" geeft aan dat er geen lead is |
| Vochtgevoeligheidsniveau | MSL 1 | Standaard afhandeling |
De HX1188NL is een dual-port 10/100Base-T Ethernet LAN-transformator, ontworpen om signaalisolatie, impedantie-matching en ruisonderdrukking te bieden tussen een PHY-chip en de netwerkkabel. Het wordt vaak gebruikt in Fast Ethernet-toepassingen en ondersteunt de standaard IEEE 802.3-vereisten voor betrouwbare gegevensoverdracht.
De HX1188NL beschikt doorgaans over een 1:1 windingsverhouding voor zowel zend- als ontvangstkanalen, een inductie van ongeveer 350 µH en een isolatiespanning van ongeveer 1500 Vrms. Het is ontworpen voor 10/100Base-T Ethernet en wordt geleverd in een compact opbouwpakket dat geschikt is voor PCB-integratie.
HX1188NL ondersteunt 10Base-T en 100Base-TX Ethernet-datasnelheden, waardoor hij geschikt is voor Fast Ethernet-toepassingen. Het ondersteunt geen Gigabit Ethernet (1000Base-T), omdat de bandbreedte en elektrische kenmerken niet zijn ontworpen voor signaalvereisten met hogere snelheden.
Nee, de HX1188NL is niet compatibel met Gigabit Ethernet omdat deze specifiek is ontworpen voor 10/100Base-T-toepassingen. Gigabit Ethernet vereist andere magnetische systemen met een hogere bandbreedte en striktere prestatiekenmerken, dus in plaats daarvan moet een speciale 1000Base-T-transformator worden gebruikt.
De HX1188NL heeft doorgaans een verhouding van 1:1 windingen voor zowel zend- als ontvangstkanalen, wat zorgt voor een goede impedantie-aanpassing tussen de Ethernet PHY en de twisted-pair-kabel. Deze verhouding is standaard voor de meeste 10/100Base-T LAN-transformatorontwerpen.
De HX1188NL biedt een isolatiespanning van ongeveer 1500 Vrms, waardoor Ethernet-apparaten worden beschermd tegen stroompieken en aardpotentiaalverschillen. Deze isolatie is essentieel om te voldoen aan de veiligheids- en betrouwbaarheidseisen van netwerkapparatuur.
HX1188NL is doorgaans compatibel met 10/100Base-T Ethernet PHY-chips zoals Microchip LAN8720, TI DP83848 en soortgelijke Fast Ethernet-transceivers. Ontwerpers moeten echter altijd de compatibiliteit met het referentieontwerp van de PHY-fabrikant verifiëren om optimale prestaties te garanderen.

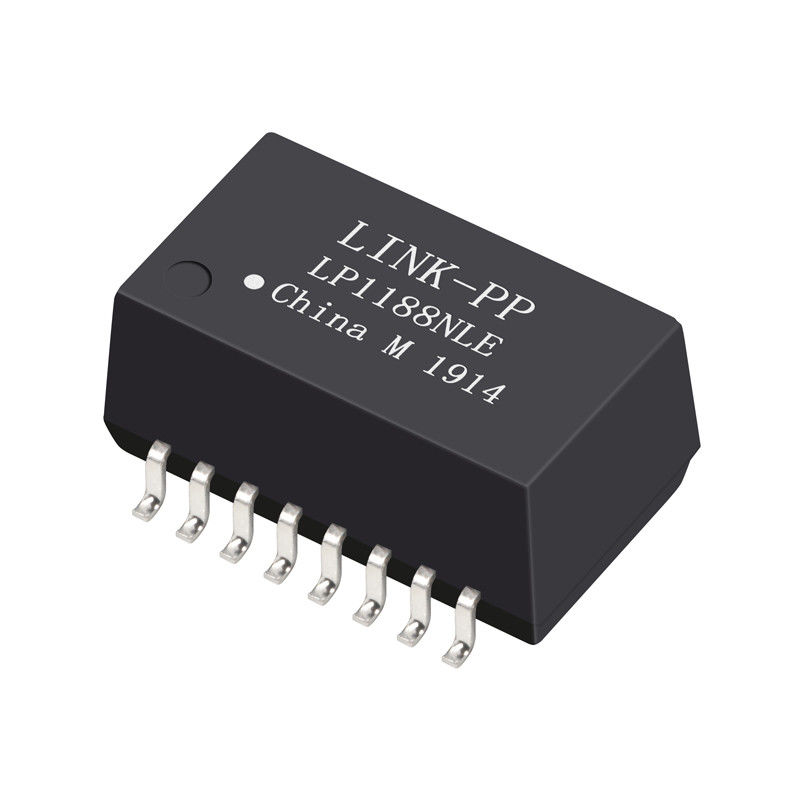

Een veelgebruikte vervanger voor de HX1188NL is de LP1188NL, die vergelijkbare elektrische kenmerken biedt, waaronder een draaiverhouding van 1:1 en 10/100Base-T-ondersteuning. Bij het selecteren van een equivalent moeten ingenieurs belangrijke parameters zoals inductie, invoegverlies en isolatiespanning verifiëren.
HX1188NL wordt gebruikt tussen de Ethernet PHY en de RJ45-connector om isolatie en signaalconditionering te bieden. Het wordt doorgaans dicht bij de PHY op de PCB geplaatst, met de juiste center-tap biasing en gecontroleerde impedantieroutering om de signaalintegriteit en EMI-conformiteit te garanderen.
HX1188NL is een discrete LAN-transformator die op de printplaat wordt gebruikt, terwijl een RJ45-connector met geïntegreerde magnetiek (MagJack) de transformator en connector in één component combineert. Discrete oplossingen bieden meer ontwerpflexibiliteit, terwijl geïntegreerde oplossingen de lay-out en montage vereenvoudigen.
