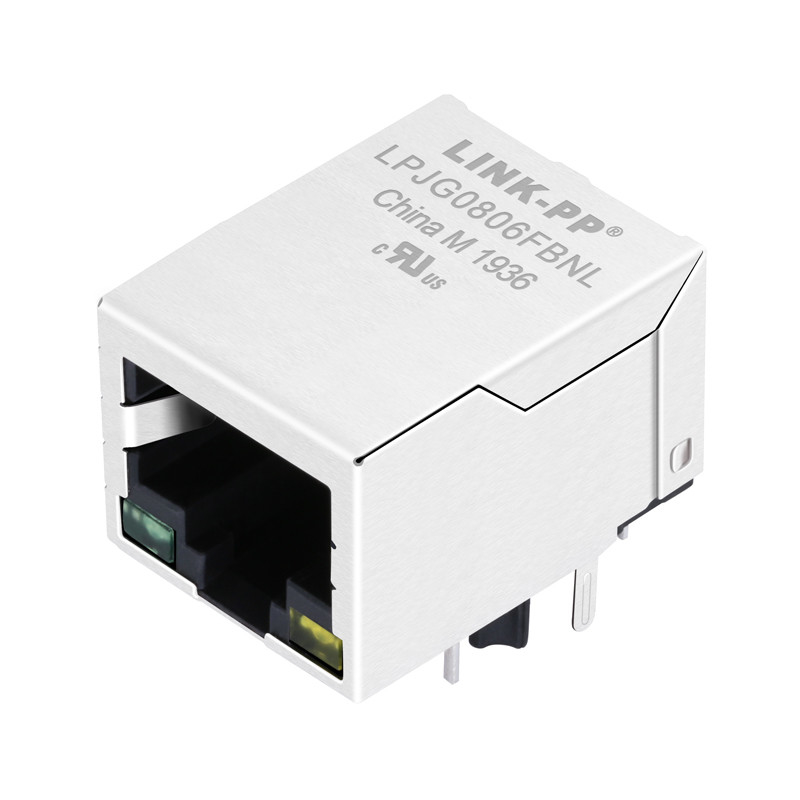

1000Base-T Magjack HR911130A LPJG0806FBNL Gigabit RJ45 connector

1000Base-T Magjack HR911130A LPJG0806FBNL Gigabit RJ45 connector

1. 10/100/1000 basis-TLINK-PPLPJG0806FBNL RJ45-connector met LED

2. 1X1 Tab-down Compatibel met HanrunHR911130A

3. Door het gat.RJ45 Jackmet Magnetics

4. 21.3 mm lengteRJ45 Magjack

5. Voldoet of overschrijdt de lEEE802.3ab-normen voor 1000Base-T

6. Verminder PCB-ruimte en vereenvoudig PCB-opmaak

1X1 RJ45 Magjack met LED'sBeschrijving:

1. Productsoort Kenmerken:

1) Productsoort = aansluiting
2) Jacktype = RJ45
3) Profiel = standaard
4) PCB-montage-oriëntatie = zijdelingse toegang (rechthoek)

2Mechanische bevestiging:
1) Jack Configuratie = 1 x 1

3Elektrische kenmerken:
1) Beschermd = Ja

4. Beëindiging Gerelateerde kenmerken:
1) EMI Vinger - Onderaan = Zonder
2) Beëindigingsmethode = soldeer

5Lichaamsverwante kenmerken:
1) Poortconfiguratie = enkelvoudig
2) EMI-vingers -Boven en zijkanten = zonder
3) Vergrendeling = standaard - Vergrendeling

6. Contact Gerelateerde kenmerken:
1) Vooraf geladen = Ja
2) Contact beëindiging Type = Door het gat

7Industriële normen:
1) RoHS/ELV-conformiteit = RoHS-conform, ELV-conform
2) Loodvrije soldeerprocessen = golfsoldeer die tot 240°C kan,

Wave solder geschikt tot 260°C, Wave solder geschikt tot 265°C
3) Geschiedenis van naleving van RoHS/ELV = Altijd RoHS-conform geweest

8Identificatie:
1) Links LED kleur = Groen - 568nmWaallengte
2) LED-kleur rechts = geel -585 nmWaallengte

9. Gebruiksvoorwaarden:
1) Geschikt voor = Printplaat
2) Omgevingsomstandigheden = kantoor/ruimte
3) Werktemperatuurbereik = 0 - 70°C

HR911130A Montagepatroon
