Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO

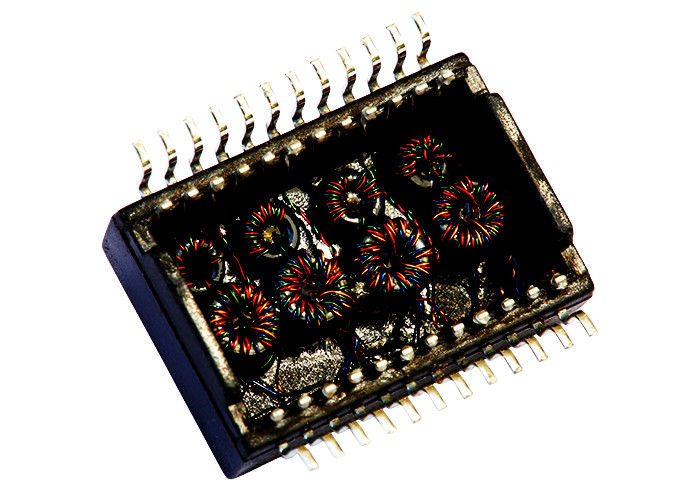

Modelnummer: PT61022
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Punt Nr: |
PT61022 |
Categorie: |
Gigabit Magnetics |
Draaienverhouding: |
1:1 |
Montage: |
smd |
Grootte/Afmeting: |
18.80 mm X 13.80 mm |
Gezette hoogte - (Maximum): |
6.80 mm |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Punt Nr: |
PT61022 |
Categorie: |
Gigabit Magnetics |
Draaienverhouding: |
1:1 |
Montage: |
smd |
Grootte/Afmeting: |
18.80 mm X 13.80 mm |
Gezette hoogte - (Maximum): |
6.80 mm |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Eigenschappen
■ Loodvrije beschikbare versies
■ Volgzame RoHS (loodvrije versie) *
■ Volgzaam met de Ontwerpen-norm van IEEE802.3ab Voor 1000 basis-T
■ Ontworpen voor Gigabit Ethernet Op lange afstand 10/100/1000 Hoogtepunt basis-T - duplextoepassingen
■ De lage profieloppervlakte zet verpakking ontworpen voor terugvloeiingsproces (op piek 225 °)
■ Steunen 4 paren van Categorie 5 UTP-kabels
■ LAN
■ Ethernet
Inductantie ........................... 350 µH min. met 8 mA gelijkstroom bias @ 100 KHz, 0,2 V
Lekkageinductantie ........... 0,50 max. µH.
@ 100 KHz, 0,2 V
Het type van Interwindingscapacitieve weerstand ....... 25 pF.
@ 100 KHz, 0,2 V
Gelijkstroom-Weerstand ..................... 0,90 max. Ω.
Toevoegingsverlies .................... 0.3-100 Mhz
-1,1 dB max.
Terugkeerverlies (dB min.)
0.3-30 Mhz ...................................... - 18
40 Mhz ........................................ - 14,4
50 Mhz ........................................ - 13,1
60-80 Mhz ...................................... - 12
Dwarsbespreking (dB min.)
0.3-30 Mhz ...................................... - 35
60-100 Mhz .................................... - 28
Gemeenschappelijke Wijzeverwerping (dB min.)
0.3-30 Mhz ...................................... - 40
60 Mhz ............................................ - 35
80-100 Mhz .................................... - 30
Draait Verhouding .......................... 1 CT: 1± 5%
Isolatie hallo-Pot….1500 VAC 1 mA 1 seconde.
Werkende Temperatuur
...................................... 0 ° C aan +70 °C
