Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: SMST-1666/HX2260NL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Specificaties: |
HX2260NL |
Specificaties1: |
SMST-1666 |
Snelheid: |
10/100 basis-T |
Aantal poorten: |
enkel |
Sollicitatie: |
Lan Ethernet (Zonder PoE) |
Temperatuur: |
- 40℃ AAN + 85℃ |
Hallo-pot: |
1500 Vrms |
OCL: |
350uh min |
Archivi Disponibil: |
PDF/3D/ISG/STP/STEP/Datasheet |
Specificaties: |
HX2260NL |
Specificaties1: |
SMST-1666 |
Snelheid: |
10/100 basis-T |
Aantal poorten: |
enkel |
Sollicitatie: |
Lan Ethernet (Zonder PoE) |
Temperatuur: |
- 40℃ AAN + 85℃ |
Hallo-pot: |
1500 Vrms |
OCL: |
350uh min |
Archivi Disponibil: |
PDF/3D/ISG/STP/STEP/Datasheet |

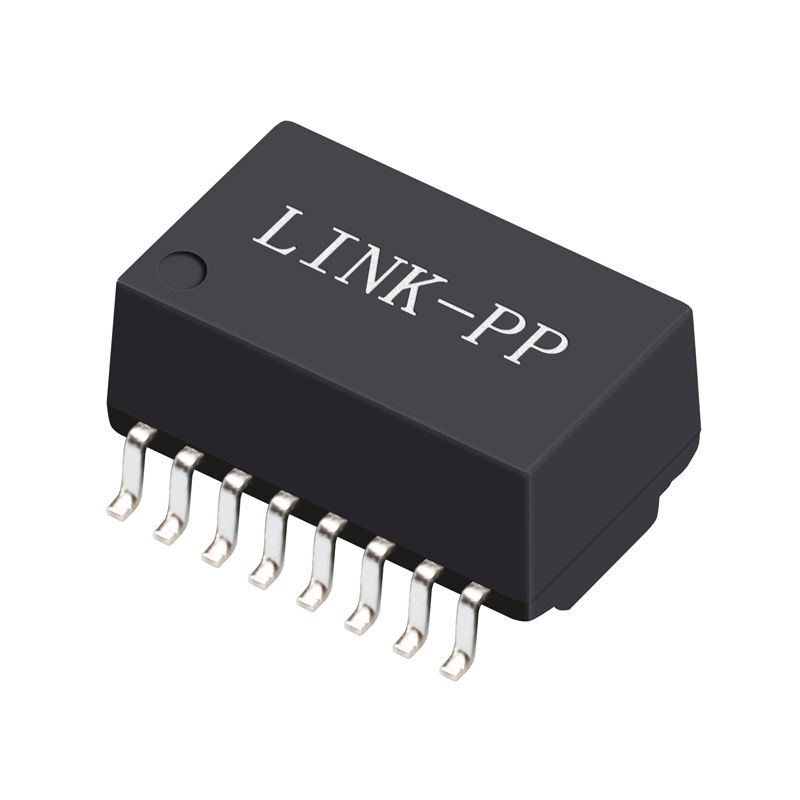

One Port Lan Transformer, 10/100 BASE-TX Magnetics Modules
1.Rj45 Single Port Lan Transformer
2.ColiStructuur: Toroidal
3.100base-t transformator
4.SMD, 16 pinnen
10 / 100 BASE-TX Single Port Lan Transformer Met 16 pinnen
Beschrijving:
Single Port 100 Base-t ETHERNET MAGNETISCHE TRANSFORMATOREN
| Toepassing | LAN ETHERNET(PoE&NON PoE) |
| AutomDX | JA |
| Opmerking | RoHS Compliant LPXXXXNL |
| Configuratie RX | T,C |
| Configuratie TX | T,C |
| Constructie | TRANSFER MOLD |
| Kern per poort | 4 |
| Aantal poorten | Enkel |
| PCB | GEEN PCB |
| Verpakking | SMT |
| Pakkethoogte (Inches) | 0.225 of andere |
| Pakkethoogte (mm) | 5.715 of andere |
| Pakketlengte (Inches) | 1.12 of andere |
| Pakketlengte (mm) | 28.448 of andere |
| Pakketbreedte (Inches) | 0.63 of andere |
| Pakketbreedte (mm) | 16.002 of andere |
| RoHS Compliant | JA-RoHS-6 |
| Snelheid | 10/100/1000BASE-TX |
| Temperatuur | 0 TOT 70/-40 Tot +85 |
| Turns Ratio RX | 1CT:1CT |
| Turns Ratio TX | 1CT:1CT |
| Hoofd P/N | LP1198NL, etc |
Elektrische specificaties(25):
1. Turns Ratio50KHz, 0.5V
Chipzijde: Lijnzijde=1CT: 1CT+_2%
2. Inductie(Ls)100KHz, 0.1V, 12mA DC Bias:
Chipzijde: 350uH Min
3. Invoegverlies1-100MHz: -1.4dB Max
4. Retourverlies1-30MHz: -16dB Min
40MHz: -14.4dB Min
50MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Differentieel naar Common Mode Rejection:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms Min
Toepassingen
Gebruikt voor netwerk- en communicatieapparatuur zoals HUB, PC-kaart, Switch, Router, PC-moederbord, SDH, PDH, IP-telefoon, xDSL-modem
Concurrentievoordeel
| HX2260NL One Port Lan Transformer, 10/100 BASE-TX Magnetics Modules SMST-1666 | |||
|---|---|---|---|
| 16PT8515-4 LF | G4P109N-C LF | LG1P109RN LF | NA0068 LF |
| 16PT8520RX LF | G4P109NM-A LF | LG1P109NM LF | NA0069 LF |
| 16PT8520RX LF | HX2260NL | 24HSS1041-2 HF | NA0069R LF |
| 12PS1142X LF | G4P109NY-2 LF | 24HSS1041A-2 HF | NH15 LF |
| 12PS6121A LF | G4P109R LF | 24HSS1041AM-21 HF | HX2260NL |
| 12PS6121C LF | G4P109RNY LF | 24HSS1041AX-2 HF | NS0013A LF |
| 12PS6121CX LF | HX2260NL | HX2260NL | NS0013B LF |
| 12PS6121UX LF | G4P209N-1 LF | 24HSS1041E-2 HF | NS0013BX LF |
| 12PH21A LF | G4P209NS-1 LF | 24HSS1041E-2 HF | NS0013C LF |
| 12ST1112 LF | G4P209NS-2 LF | 24HSS1041Y-2 HF | NS0013X LF |
| 16ST1086 HF | G4P209NSS LF | HX2260NL | NS0068 LF |
| 16ST8510 HF | G4P209NSS-L LF | 24HSS1041M-2 HF | NS0068A LF |
| 16ST8515 HF | G4P209NY LF | 24HSS1041RM-2 HF | NS0068B LF |
| 16ST8515-4 HF | G4P209NY-1 LF | 24HSS1041RZ-2 HF | NS0068C LF |
