25TB-2016S3NL LAN-transformator met laag invoegverlies voor PDH-netwerk

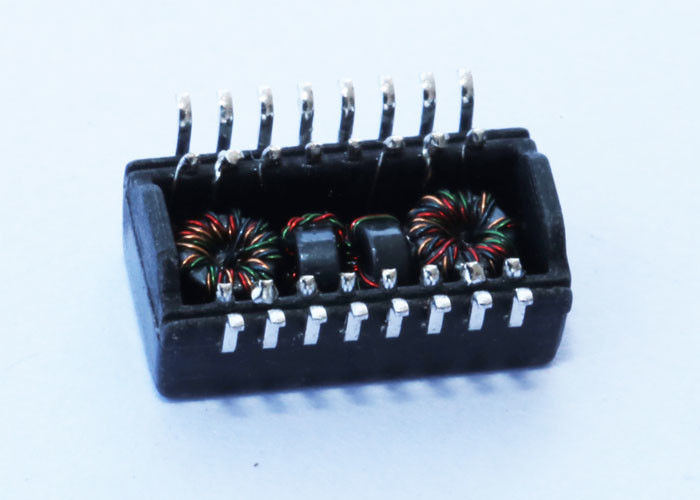

25TB-2016S3NL LAN-transformer Belangrijkste kenmerken:

• Ondersteunt 10/100Mbps gegevensoverdracht.
• Hoge prestaties en betrouwbaarheid van netwerk- en communicatieapparatuur.
• Oppervlakte montage voor eenvoudige PCB-integratie.
• Werkt stabiel van 0 °C tot +70 °C.
• Een transformer met één poort.
• Niet-PoE-compatibel.
• Compact Design maakt flexibele ontwerpplaatsen mogelijk.
• Voldoet aan de industriestandaarden voor Ethernet- en netwerkoplossingen.

Elektrische specificaties ((25°C)

1Draait 50KHz, 0,5V

Chipkant: Lijnkant= 1CT: 1CT±2%

2. Inductantie (Ls) 100KHz, 0,1V, 12mA DC Bias:

Chipzijde: 350 uH Min

3. Invoegingsverlies

1-100MHz: -1,4 dB max.

4. Terugkeerverlies

            1-30MHz: -16 dB Min.

40 MHz: -14,4 dB Min.

50 MHz: -13,1 dB Min.

60-80MHz: -12 dB Min

100 MHz: -10 dB Min.

5. Differentieel tot Common Mode Rejection:

30 MHz: -45 dB Min.

60 MHz: -40 dB Min.

100 MHz: -35 dB Min.

6Overhoor.

30 MHz: -40 dB Min.

60 MHz: -35 dB Min.

100 MHz: -30 dB Min.

7Hi-Pot: 1500 Vrms Min.

Toepassingen:

De LINK-PP Magnetics 25TB-2016S3NL-transformer is ideaal voor gebruik in een breed scala aan netwerkapparatuur en communicatieapparatuur, waaronder:

• HUB's: Verbetert de gegevensoverdracht tussen netwerkapparaten.
• PC-kaarten: Verbetert Ethernet-connectiviteit in personal computers.
• Switches: zorgt voor een betrouwbare gegevensrouting in netwerk-switches.
• Routers: Ondersteunt naadloos internet- en netwerkverkeerbeheer.
• PC-hoofdborden: biedt Ethernet-functionaliteit aan moederborden.
• SDH/PDH-apparatuur: vergemakkelijkt de gegevensoverdracht in synchrone digitale hiërarchische en plesiochrone digitale hiërarchische netwerken.
• IP-telefoons: zorgt voor duidelijke communicatie in voice-over-IP-toepassingen.
• xDSL-modems: optimaliseert de gegevensoverdracht in breedbandmodems voor internetverbindingen.
