Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO

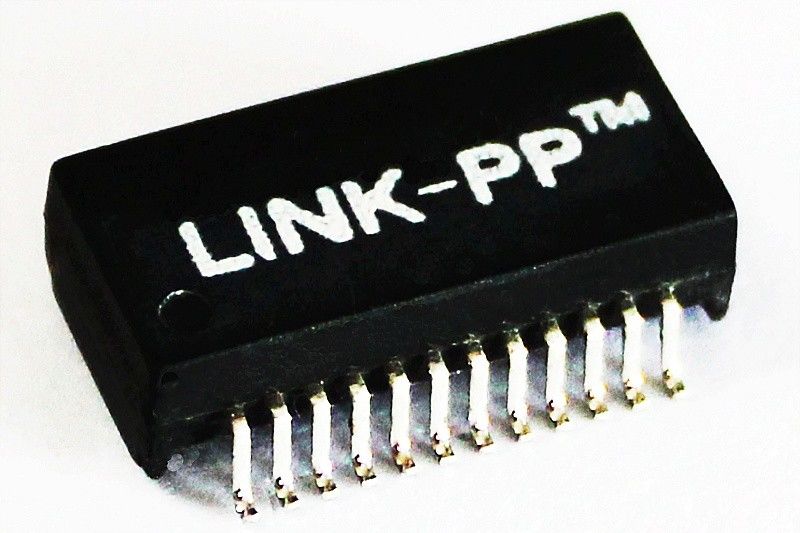

Modelnummer: H6101NL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.09-$2.0
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 5KK/maand
Aantal havens: |
Dual |
Pakket: |
SMT |
POE CLASSIFICATIE: |
4par PoE 60w |
Versnelling: |
1000Base-T |
Bouw: |
Open raam |
RoHS-conform: |
Ja-RoHS-6 |
Aantal havens: |
Dual |
Pakket: |
SMT |
POE CLASSIFICATIE: |
4par PoE 60w |
Versnelling: |
1000Base-T |
Bouw: |
Open raam |
RoHS-conform: |
Ja-RoHS-6 |
| Reeks | LAN 10/100/1000 Base-T |
|
Toepassing |
LAN ETHERNET ((PoE+) |
|
AutomDX |
- Jawel. |
|
Configuratie RX |
T,C |
|
Configuratie TX |
T,C |
|
Bouw |
Open raam |
|
Aantal havens |
Dual |
|
Pakket |
SMT |
|
Verpakkingshoogte |
7.24 mm |
|
Pakketlengte |
27.81 mm |
|
Breedte van het pakket |
15.24mm |
|
RoHS-conform |
Ja-RoHS-6 |
|
Versnelling |
10/100/1000BASE-TX |
|
Temperatuur |
-40 tot +85°C |
| Inductievermogen | 120 μH, 350 μH |
| Isolatiespanning (V) | 1500 VAC |
| Frequentiebereik | 1 MHz tot 125 MHz |
H6101NL Afmetingen:
Gigabit Ethernet Magnetics zijn essentiële componenten in verschillende netwerk- en communicatieapparaten.Deze transformatoren zijn een integraal onderdeel van de hogesnelheidsgegevensoverdracht in SDH- en PDH-systemen.Deze functie is van cruciaal belang voor het waarborgen van een betrouwbare en efficiënte gegevenscommunicatie tussen deze apparaten, waardoor ze een hoeksteen vormen van de moderne netwerkinfrastructuur.
1Draait ratio.
Pri: Sec=1CT: 1CT
2OCL:350uH Min @100KHz, 100mV, 18mADC Bias
3. Invoegingsverlies
0.1MHz: -1.1dB max.
100 MHz: -1.0dB Max
125 MHz: -2.0dB Max
4. Terugkeerverlies
30 MHz: -18 dB Min.
60 MHz: -12dB Min
80 MHz: -12dB Min
100 MHz: -10dB Min
5- Overhoor.
30 MHz: -43 dB Min.
60 MHz: -37dB Min
100 MHz: -33dB Min
7Hi-Pot: 1500 Vrms Min.
8Operatietemperatuur: -40 °C - +85 °C°C
