Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: H2017NLT/H2017NL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
10/100 Snel |
poe: |
350mA |
Poort: |
4 |
HiPot: |
1500v |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
10/100 Snel |
poe: |
350mA |
Poort: |
4 |
HiPot: |
1500v |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

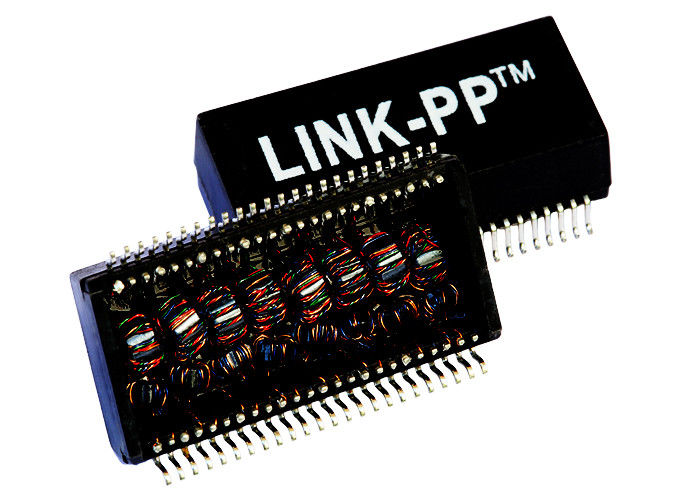

1.Quad havenlan Transformator
2.ColiStructure: Toroidal
3.100base-t transformator
4.SMD, 48pins
5.RoHS de piekclassificatie 245°C°° van de terugvloeiingstemperatuur
de volgzame prestaties van 6.IEEE 802.3af/ANSI X3.263
7.Designed voor IP telefoon of schakelaartoepassingen
| Toepassing | LAN ETHERNET (PoE&NON PoE) |
| AutomDX | JA |
| Commentaar | RoHS Volgzame LP5018NL |
| Configuratie RX | T, C |
| Configuratie TX | T, C |
| Bouw | OVERDRACHTvorm |
| Kernen per Haven | 4 |
| Aantal Havens | VIERLING |
| PCB | GEEN PCB |
| Pakket | SMT |
| Pakkethoogte (Duim) | 0,285 of andere |
| Pakkethoogte (mm) | 7.24 of andere |
| Pakketlengte (Duim) | 1,094 of andere |
| Pakketlengte (mm) | 27.81 of andere |
| Pakketbreedte (Duim) | 0,60 of andere |
| Pakketbreedte (mm) | 15.24 of andere |
| Volgzame RoHS | Ja-RoHS-6 |
| Snelheid | 10/100base-TX |
| Temperatuur | 0 TOT 70 |
| Draaienverhouding RX | 1CT: 1CT |
| Draaienverhouding TX | 1CT: 1CT |
| Hoofdp/n | LP5018NL, enz. |
Elektrospecificaties (25)
1. Draaien Ratio50KHz, 0.5V
Spaanderkant: Lijn side=1CT: 1CT+_2%
2. Inductantie (Ls) 100KHz, 0.1V, Bias van 12mA gelijkstroom:
Spaanderkant: 350uH min
3. Toevoeging Loss1-100MHz: -1.4dB maximum
4. Terugkeerverlies
1-30MHz: -16dB min
40MHz: -14.4dB min
50MHz: -13.1dB min
60-80MHz: -12dB min
100MHz: -10dB min
5. Verschil aan Gemeenschappelijke Wijzeverwerping:
30MHz: -45dB min
60MHz: -40dB min
100MHz: -35dB min
6. Overspraak
30MHz: -40dB min
60MHz: -35dB min
100MHz: -30dB min
7. Hallo-pot: 1500Vrms min
Toepassingen:
Gebruikt voor voorzien van een netwerk en communicatie materiaal zoals HUB, PC-kaart, Schakelaar, Router, PC Mainboard, SDH, PDH, IP Telefoon, xDSL-modem
| H2017NL/H2017NLT-Lan van PC Mainboard Transformator1500vrms Voorzien van een netwerk LP5018NL | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
