Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: H1601CG
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Hoofdklant: |
Ti Samsung Cisco Siemens… |
onderdeelnummer: |
H1601CG |
TX/RX: |
1CT: 1CT |
Snelheid: |
10/100 basis-TX |
Hallo-pot: |
1500Vrms |
OCL: |
350uh min |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Hoofdklant: |
Ti Samsung Cisco Siemens… |
onderdeelnummer: |
H1601CG |
TX/RX: |
1CT: 1CT |
Snelheid: |
10/100 basis-TX |
Hallo-pot: |
1500Vrms |
OCL: |
350uh min |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Snelle Details:

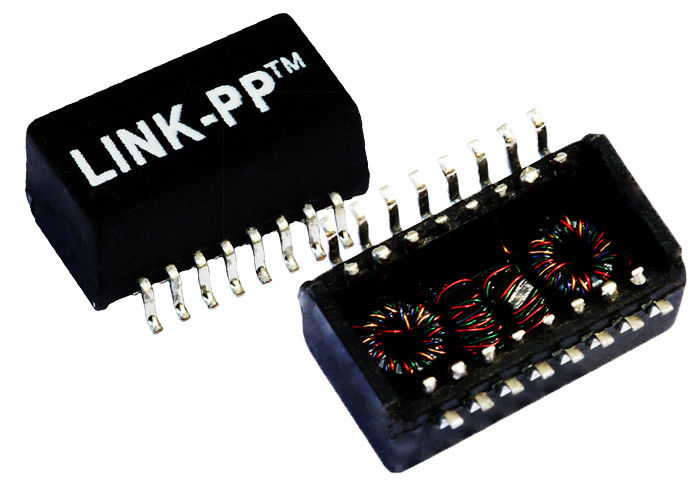

1.Single havenlan Transformator
2.ColiStructure: Toroidal
3.100base-t transformator
4.SMD, 16 spelden
10 / 100/1000base-TX kiezen Havenlan Transformatormodules met 16 Spelden uit
Beschrijving:
Enige Haven 10/100 basis-tx-baseert de Transformatorenmodules van Ethernet Magnetics
| Toepassing | LAN ETHERNET (NIET PoE) |
| AutomDX | JA |
| Commentaar | RoHS Volgzame LP1102NL |
| Configuratie RX | T, C |
| Configuratie TX | T, C |
| Bouw | OVERDRACHTvorm |
| Kernen per Haven | 4 |
| Aantal Havens | VIERLING |
| PCB | GEEN PCB |
| Pakket | SMT |
| Pakkethoogte (Duim) | 0,236 |
| Pakkethoogte (mm) | 5,994 |
| Pakketlengte (Duim) | 0,451 |
| Pakketlengte (mm) | 11.45 |
| Pakketbreedte (Duim) | 0,40 |
| Pakketbreedte (mm) | 10.20 |
| Volgzame RoHS | Ja-RoHS-6 |
| Snelheid | 10/100 basis-TX |
| Temperatuur | 0 AAN 70℃ |
| Draaienverhouding RX | 1CT: 1CT |
| Draaienverhouding TX | 1CT: 1CT |
| Hoofdp/n | LP1102NL |
Elektrospecificaties (25):
1. Draaien Ratio50KHz, 0.5V
Spaanderkant: Lijn side=1CT: 1CT+_2%
2. Inductantie (Ls) 100KHz, 0.1V, Bias van 12mA gelijkstroom:
Spaanderkant: 350uH min
3. Toevoeging Loss1-100MHz: -1.4dB maximum
4. Terugkeer Loss1-30MHz: -16dB min
40MHz: -14.4dB min
50MHz: -13.1dB min
60-80MHz: -12dB min
100MHz: -10dB min
5. Verschil aan Gemeenschappelijke Wijzeverwerping:
30MHz: -45dB min
60MHz: -40dB min
100MHz: -35dB min
6. Crosstalk30MHz: -40dB min
100MHz: -30dB min
7. Hallo-pot: 1500Vrms min
Toepassingen:
Gebruikt voor voorzien van een netwerk en communicatie materiaal zoals HUB, PC-kaart, Schakelaar, Router, PC Mainboard, SDH, PDH, IP Telefoon, xDSL-modem
