Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO

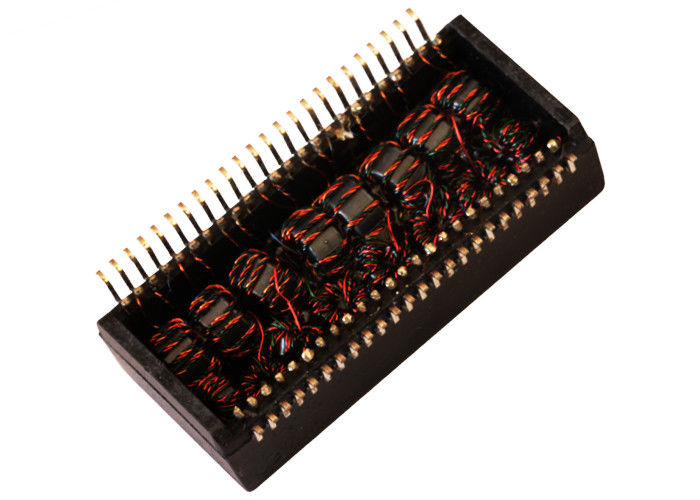

Modelnummer: GS5014
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$1.2
Verpakking Details: T&R
Levertijd: Ongeveer 1-2 dagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
specificaties: |
GS5014 / GS5014 LF |
Snelheid: |
Gigabit |
Aantal poorten: |
dual |
Type: |
Discrete LAN magnetics |
Pakket: |
SMD |
Pinnummer: |
48 |
Temperatuur: |
0℃ aan +70℃ |
Beschikbare Archiefbestanden: |
PDF/3D/ISG/Stp/Step/gegevensblad |
specificaties: |
GS5014 / GS5014 LF |
Snelheid: |
Gigabit |
Aantal poorten: |
dual |
Type: |
Discrete LAN magnetics |
Pakket: |
SMD |
Pinnummer: |
48 |
Temperatuur: |
0℃ aan +70℃ |
Beschikbare Archiefbestanden: |
PDF/3D/ISG/Stp/Step/gegevensblad |
|
Parameter |
Waarde |
|---|---|
|
Turns Ratio (TX/RX) |
1CT:1CT (±5%) |
|
Open Circuit Inductantie (OCL) |
350 µH (Min) @ 100KHz/0.1V met 8mA DC Bias |
|
Lekkage Inductantie (L.L) |
0.5 µH (Max) |
|
Wikkelcapaciteit (CW/W) |
1.2 pF (Max) |
|
DC Weerstand (DCR) |
1.2 Ω (Max) |
|
Hoge Potentiaal (HI-POT) |
AC 1500V / 1mA |
|
Parameter |
Frequentie |
Waarde |
|---|---|---|
|
Invoegverlies |
1-100MHz |
-1.0 dB (Max) |
|
Retourverlies |
1-30MHz |
-18 dB (Min) |
|
|
40MHz |
-16 dB (Min) |
|
|
50MHz |
-14.08 dB (Min) |
|
|
60-80MHz |
-12.5 dB (Min) |
|
|
100MHz |
-10 dB (Min) |
|
Crosstalk |
30MHz |
-40 dB (Min) |
|
|
60MHz |
-35 dB (Min) |
|
|
100MHz |
-30 dB (Min) |
|
Common Mode Rejection Ratio (DCMR) |
30MHz |
-43 dB (Min) |
|
|
60MHz |
-37 dB (Min) |
|
|
100MHz |
-33 dB (Min) |
