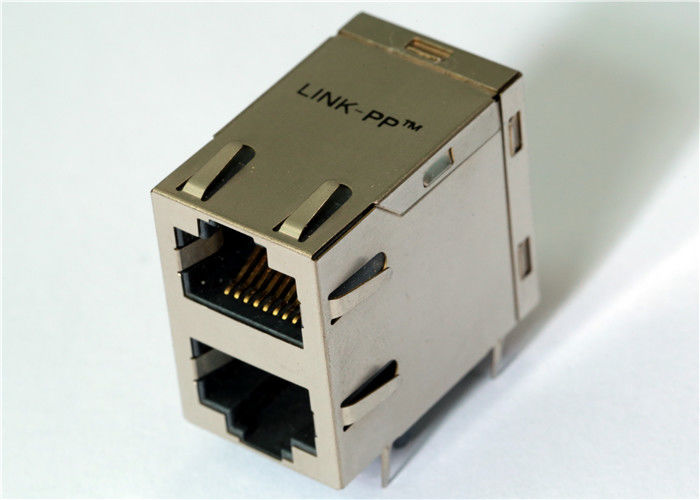

615016240521 2x1 Port Cat 3 Modulaire aansluitingen Horizontaal afgeschermd RJ45

615016240521 is een 2x1 poort Cat 3 modulaire aansluiting met horizontaal afgeschermd ontwerp, tab up & down oriëntatie, EMI veercontact, 1,5 A rating en bakverpakking voor betrouwbare verbinding op bordniveau.

Specificaties van 615016240521 2x1 modulaire jacks van categorie 3

Belangrijkste kenmerken van 615016240521 2x1 Horizontale RJ45

• 2x1 Dual Stacked Port Design:met een diameter van niet meer dan 10 mm,Tab Op & Downde configuratie voor ruimtebesparende PCB-opstellingen met een hoge dichtheid.
• Verbeterde EMI-bescherming:Volledig afgeschermde woning met geïntegreerdeEMI-paneel vingersom de aardingsprestaties te verbeteren en elektromagnetische interferentie te verminderen.
• CAT 3 Connectiviteit:StandaardCAT 3, 8P8C (8-positie, 8-contact)Interface voor spraak- en datacommunicatie-toepassingen met lage snelheid.
• Betrouwbare mechanische prestaties:ontworpen voor tot en met500 paringscycli, waardoor een betrouwbare werking op lange termijn wordt gewaarborgd.
• Robuuste constructie:KenmerkenPBT UL94 V-0 behuizing, selectief verguld koperlegeringscontacten en vernikkelde bronsbescherming voor duurzaamheid en stabiel elektrisch contact.
• Breed werktemperatuurbereik:Ondersteunt de werking van-40°C tot +85°C, geschikt voor industriële en commerciële omgevingen.
• Productievriendelijk:Geoptimaliseerd voorgolfsolderingverwerkt en geleverd inverpakking in bakkenvoor een efficiënte montage.
• Naleving van milieuvoorschriften:Volledig in overeenstemming metRoHS (2011/65/EU en 2015/863)enREACHmilieunormen.

615016240521 Gegevensblad

1. 615016240521 Gegevensblad - Afmetingen (mm)

2. 615016240521 Datasheet - Aanbevolen gatpatroon (mm)

Soldeer- en verpakkingsinformatie

Het is ontworpen voor een efficiënte, grootschalige productie.615016240521 2×1 poort CAT 3 modulaire aansluitingis geoptimaliseerd voor standaard golfsoldeerprocessen en wordt geleverd in een beveiligde bakverpakking om de contacten te beschermen en de integriteit van de connector tijdens transport en assemblage te behouden.

Opmerking:Voor PCB-voetafdruk aanbevelingen, 3D CAD-modellen, mechanische tekeningen en aanvullende applicatie engineering informatie met betrekking tot de615016240521 2×1 poort CAT 3 modulaire aansluitingAlstublieft.Neem contact met ons op..

Vaak gestelde vragen over 615016240521 modulaire aansluiting

Als uw ontwerp een2x1 gestapelde modulaire jackmetafscherming, EMI-ondersteuning en stabiele Cat 3-prestatiesDe 615016240521 biedt een praktische balans tussen elektrische kracht, mechanische sterkte en montage-efficiëntie.Tab up & down structuur is vooral nuttig voor compacte lay-outs waar bord ruimte, afscherming en connector toegankelijkheid allemaal van belang.

V1: Waar wordt 615016240521 voor gebruikt?

Het is een2x1 poort Cat 3 modulaire jackwordt gebruikt in compacte connectiviteitsontwerpen waarvoor afgeschermde modulaire aansluitpunten nodig zijn, met name voor oude spraak- of laaggeschnelle communicatie-toepassingen.

V2: Is deze modulaire aansluiting voorzien van EMI-bescherming?

Ja, het heeft eeningebouwde EMI-paneelveeren eenbeveiligde metalen behuizingom de elektromagnetische compatibiliteit te verbeteren.

Is dit een 8P8C connector?

Ja, de connector gebruikt een8P8C-contactconfiguratie, die gewoonlijk wordt gebruikt in modulaire jacktoepassingen.

V4: Wat is het temperatuurbereik?

Het werktemperatuurbereik is:-40 °C tot +85 °C.

V5: Hoe is het product verpakt?

Het wordt geleverd inverpakking in bakken, met60 stuks per dienbladen720 stuks per doos.
