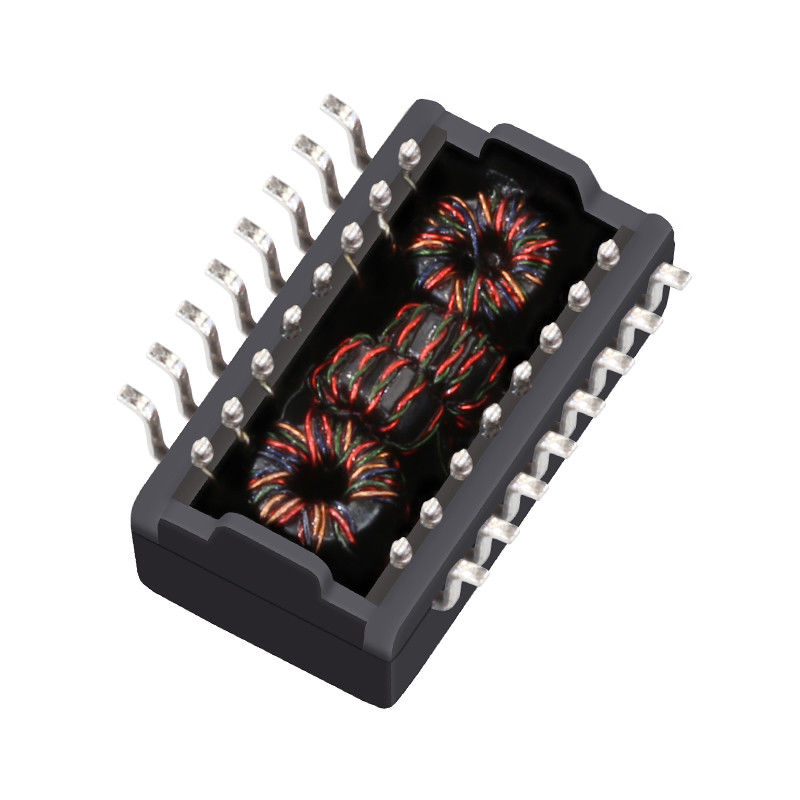

TG110-A050N2LF 10/100BASE-TX Automotive Ethernet-transformator SMT

DeTG110-A050N2LFis een high-performance, automotive-grade SMT (Surface Mount Technology) transformator die speciaal is ontworpen voor 10/100BASE-TX Ethernet-toepassingen.dit enkelpoortcomponent is volledigAEC-Q200 gekwalificeerd, waardoor de hoogste mate van betrouwbaarheid en duurzaamheid wordt gewaarborgd die vereist is voor de strengste automobielomgevingen.

De TG110-A050N2LF is ontworpen met een compacte SMD-voetafdruk en biedt kritieke galvanische isolatie en signaalconditionering.Het maakt het een essentieel onderdeel voor snelle datacommunicatie in moderne voertuigen..

• Autoverzekerdheid:Volledig in overeenstemming metAEC-Q200de normen die de prestaties onder mechanische belasting en veranderingen in de omgeving garanderen.
• Geoptimaliseerde signaalintegriteit:Kenmerken1CT:1CT-draaiverhoudingvoor zowel zend- als ontvangkanalen, waardoor een uitstekende impedantieafsluiting wordt bereikt.
• Hoge isolatie:Aanbiedingen1500 Vrms Hi-Potbescherming, waarbij gevoelige PHY-chips worden beschermd tegen spanningspieken en lawaai.
• Laag parasitair gehalte:Met een maximale interwindcapaciteit (Cw/w) van slechts35pFen een lageDCR van 0,9ΩHet vermindert de verstoring van het signaal en het verlies van het signaal.
• Robuuste SMT-verpakking:Ontworpen voor geautomatiseerde pick-and-place assembly, vermindering van productiekosten en verbetering van de ruimte-efficiëntie van PCB.

Technische specificaties van 10/100BASE-TX SMT-transformer

Typische toepassingen van de TG110-A050N2LF Ethernet-transformer voor auto's

• Informatiesystemen voor de automobielindustrie
• Ethernet-connectiviteit in het voertuig
• 10/100BASE-TX-communicatiemodules
• Automobiele netwerkhardware
• Compacte SMD-magnetische ontwerpen waarvoor een AEC-Q200-kwalificatie vereist is

Kwaliteit en naleving

De TG110-A050N2LF is loodvrij en voldoet aan de RoHS-normen.en trillingen, zodat het voldoet aan de strenge eisen van de wereldwijde toeleveringsketen voor de automobielindustrie.

Vragen over AEC-Q200 Ethernet-transformatoren

De TG110-A050N2LF is praktisch geschikt voor ingenieurs die op zoek zijn naar een transformator die de elektrische prestaties in evenwicht brengt met de automobielkwalificaties.350 μH OCL,laag 0,9Ω DCR, enCapaciteitsgrens van 35 pFDe Commissie heeft in haar advies over het voorstel voor een richtlijn van het Europees Parlement en de1500Vrms hoogspanningsniveauvoegt isolatievertrouwen toe voor Ethernet-toepassingen.

V1: Waar wordt TG110-A050N2LF voor gebruikt?

Het is een SMD-single-port 10/100BASE-TX Ethernet-transformator voor automobielgebruik, ontworpen voor infotainmentsystemen in de automobielindustrie en vergelijkbare netwerksystemen.

Q2: Is de TG110-A050N2LF AEC-Q200 gekwalificeerd?

Ja, het is AEC-Q200 gekwalificeerd.

V3: Wat is de bocht van TG110-A050N2LF?

De bochtverhouding is 1 CT: 1 CT.

V4: Wat is het temperatuurbereik?

Het vermelde werktemperatuurbereik is 0 tot +70°C.

V5: Welke isolatiewaarde biedt het?

De transformator is gespecificeerd bij 1500 Vrms hi-pot.
