Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: POE36PR-12ED
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.82
Verpakking Details: Tape en haspel
Levertijd: in Stock Ship vandaag
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 5 kk/maand
Specificaties: |
POE36PR-12ED |
Stroom: |
36W |
Inductie bij 0A: |
41 |
Tolerantie: |
10% |
Isat: |
4.2a |
Lekkage-inductie max: |
0,28 µH |
Isolatie spanning: |
12 V, 1,5 A |
Secundaire productie: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone format/S-Parameters |
Levenscyclus: |
Meer dan 20 jaar |
Specificaties: |
POE36PR-12ED |
Stroom: |
36W |
Inductie bij 0A: |
41 |
Tolerantie: |
10% |
Isat: |
4.2a |
Lekkage-inductie max: |
0,28 µH |
Isolatie spanning: |
12 V, 1,5 A |
Secundaire productie: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone format/S-Parameters |
Levenscyclus: |
Meer dan 20 jaar |

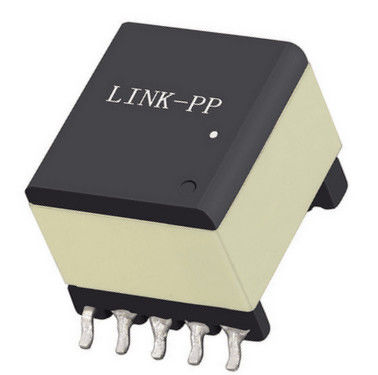

POE36PR-12ED is een 36W flyback- en forward-transformer voor PoE-toepassingen, met 41μH-inductantie, 1500 Vrms isolatie en RoHS-compliant terminaties.
DePOE36PR-12EDis een36W terugvliegtransformator voor PoEontworpen voor een betrouwbare vermogenskonversie in compacte en veeleisende netwerkoplossingssystemen.Deze transformator ondersteunt geïsoleerde DC-DC-kragontwerpen waarbij het rendement, thermische stabiliteit en elektrische prestaties zijn van cruciaal belang.
Ingenieurs op zoek naar eenPoE-flybacktransformator,voorwaarts transformer voor PoE, ofgeïsoleerde transformator van 36 Wde POE36PR-12ED geschikt vindt voor het leveren van stroom in Ethernet-aangedreven apparaten, industriële systemen en communicatieapparatuur.
| Parameter | Specificatie |
|---|---|
| Kracht | 36 W |
| Inductaantie bij 0A | 41 μH ± 10% |
| Testvoorwaarden voor inductantie | 200 kHz, 0,1 Vrms, 0 Adc |
| Verzadigingsstroom (Isat) | 4.2A |
| DCR Primary | 62.0 mΩ max. |
| DCR secundair 1 | 23.0 mΩ max. |
| DCR secundair 2 | 23.0 mΩ max. |
| DCR-hulpsysteem | 85.0 mΩ max. |
| Inductaantie van het lek | 0.28 μH max. |
| Leekproefconditie | Gemeten tussen pinnen 1 en 3 met alle andere pinnen kortsluiting |
| Draait verhouding | Pri: Sec1: Sec2: Aux = 1: 0,375: 0,375: 0.375 |
| Isolatie-spanning | 1500 vrms |
| Secundaire output | 12V, 1,5A per secundair |
| Hulpproducten | 10V, 50mA |
De POE36PR-12ED is ontworpen voor langdurige betrouwbaarheid in productieomgevingen en ondersteunt assemblageprocessen bij hoge temperaturen.
| Milieuparameter | Specificatie |
|---|---|
| Naleving | RoHS-conform, halogeenvrij |
| Omgevingstemperatuurbereik | -40°C tot +125°C |
| Bergingstemperatuur, onderdeel | -40°C tot +165°C |
| Opbergtemperatuur, band en spoel | -40°C tot +80°C |
| Maximale deeltemperatuur | +165°C |
| Vochtgevoeligheid | MSL 1 |
| Warmteweerstand bij solderen | Maximaal drie 40 seconden durende terugstromen bij +260°C |
De transformator gebruikt eenferrietkern, die een efficiënte magnetische prestatie ondersteunt voor toepassingen voor de omzetting van vermogen.
- Ik weet het niet.
Detransformator POE36PR-12EDis geschikt voor een breed scala aan geïsoleerde energieontwerpen, waaronder:
De POE36PR-12ED wordt gebruikt inPoE-flyback- en voorste voedingsvoorzieningendie geïsoleerde omzetting, dubbele secundaire uitgangen en betrouwbare thermische prestaties vereisen.
Het is specifiek gepositioneerd als eenFlyback & forward transformator voor PoE, waardoor het geschikt is voor flyback-omvormers.
De transformator biedtIsolatie van 1500 Vrmsvan primair en hulpmiddelen naar elk secundair.
Elke secundaire school biedt12V bij 1,5A, en de hulpwikkeling zorgt10V bij 50mA.
Ja, dat is het.RoHS-conformenhalogeenvrij.
De omgevingstemperatuur is:-40°C tot +125°C.
