H6400NL/H6400NLT Quad Port 1000BASE-T Ethernet Transformer

Productoverzicht:

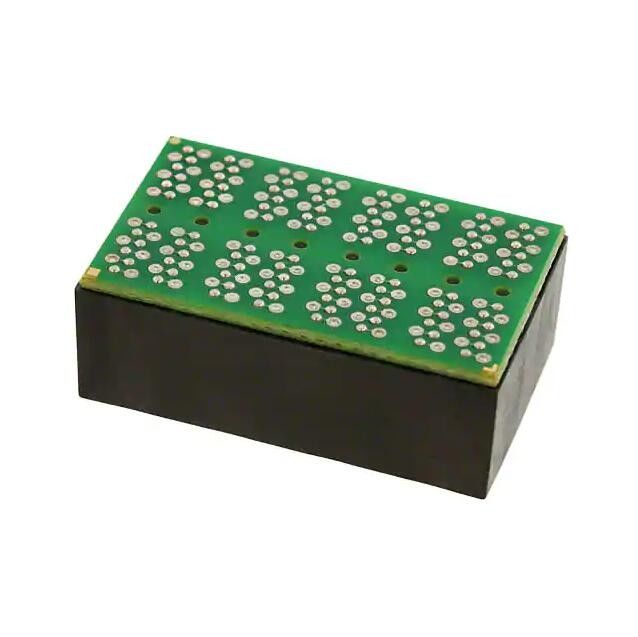

De H6400NL en H6400NLT zijn hoogwaardige Quad Port 1000BASE-T Ethernet-transformatoren die zijn ontworpen voor geavanceerde netwerktoepassingen die een superieure signaalintegriteit en betrouwbare voedingslevering vereisen.Deze LAN-transformatoren zijn voorzien van een open frameconstructie in een BGA (Bump Grid Array) -pakket, geoptimaliseerd voor 1000BASE-T-gegevensoverdracht. Ontworpen om volledig te voldoen aan IEEE 802.3-normen voor Gigabit Ethernet-toepassingen,de H6400NL/H6400NLT-serie levert uitzonderlijke elektromagnetische prestaties met zorgvuldig gecontroleerde invoegverliesDeze transformatoren bieden een uitstekende afwijzing van gemeenschappelijke modus en behouden de signaalkwaliteit zelfs in elektrisch lawaaierige omgevingen.Het maakt ze ideaal voor datacenters., netwerkapparatuur en industriële Ethernet-toepassingen.

Gedetailleerde specificaties:

Belangrijkste kenmerken en voordelen:

• Configuratie van de vierde poort:Ondersteunt vier onafhankelijke 1000BASE-T Ethernet-kanalen in één compact pakket.
• Ondersteuning van Power over Ethernet (PoE):4PAIR PoE 70W max. rating met 600mA @ 57V continue stroomcapaciteit.
• Superieure isolatie:minimaal 1500 VRMS tussen invoer en uitvoer voor een verbeterde veiligheid en signaalintegratie.
• BGA Bump Grid Array Package:Ruimtezuinig ontwerp met afmetingen van 28,45 mm x 17,27 mm x 11,18 mm.
• RoHS-6 conform:Een milieuvriendelijk ontwerp dat voldoet aan de nieuwste wettelijke voorschriften.
• Open frame constructie:Geoptimaliseerd voor thermische prestaties en betrouwbaarheid.
• Bedrijfstemperatuurbereik:Werkt van 0 °C tot 70 °C voor veelzijdige inzetopties.
• Hoge OCL (Open Circuit Inductance):350 μH minimum (mediaside) en 120 μH minimum (lijnzijde) voor een superieure signaalkwaliteit.
• Laag gelijkstroomweerstand:Maximaal 65 Ohm (1/2 wikkeling) met ±0,065 Ohm maximale onbalans voor efficiënte vermogenshandeling.
• Geoptimaliseerd rendementverlies:-16 dB minimum (1-40 MHz) en -10+20*LOG ((f/80 MHz) dB minimum (40-100 MHz).

H6400NL/H6400NLT Gegevensblad

Mechanische:

Schema:
