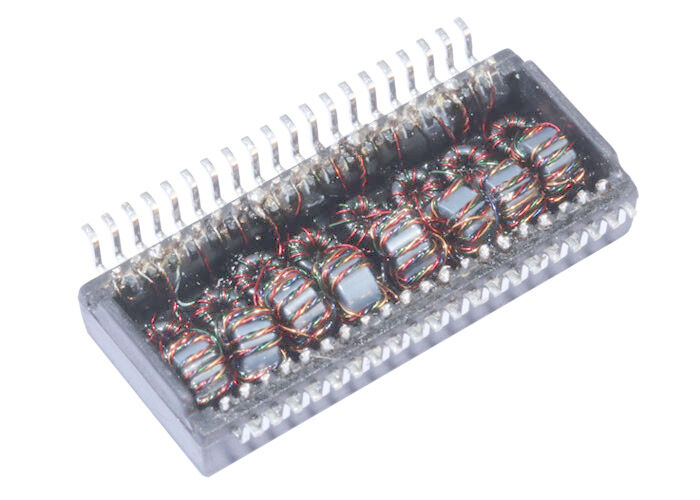

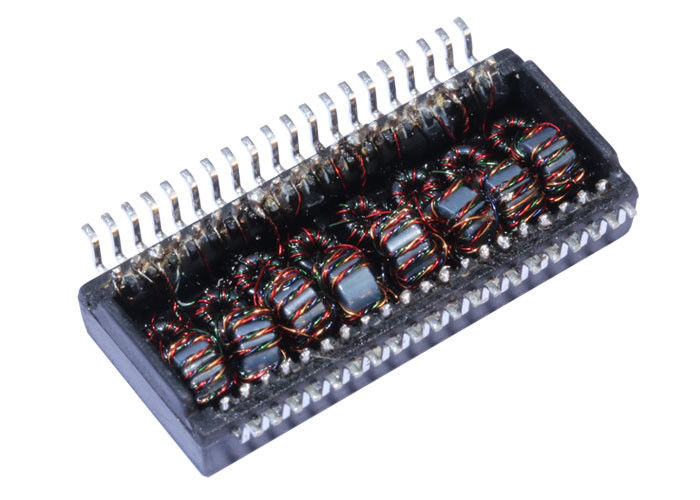

HN4263VG HN4264VG AutomDX SMT LAN Transformator Modules

HN4263VG HN4264VG 10/100Base-T LAN Transformer Overzicht

Toepassingen

10/100Base-T SMT LAN-transformatoren worden veel gebruikt in Ethernet-gebaseerde systemensignaalisolatie, EMI-onderdrukking en impedantieafsluitingDe verbinding tussen de PHY- en de RJ45-aansluiting.SMT-ontwerp (Surface-Mount Technology)Dit maakt het mogelijk om PCB's met een hoge dichtheid te monteren en betrouwbare prestaties te bieden in netwerkapparatuur.

Typische toepassingen zijn:

• LAN-switches en -hubs¢ Stabiele gegevensoverdracht via meerdere poorten te waarborgen.
• Routers, gateways en toegangspunten¢ Elektrische isolatie en geluidsonderdrukking voor thuis- en bedrijfsnetwerken.
• Industriële Ethernet-apparaten- PLC's, controllers en bewakingssystemen die robuuste prestaties vereisen in moeilijke omgevingen.
• Netwerkinterfacekaarten (NIC's)Gebruikt in pc's, servers en embedded systemen voor betrouwbare Ethernet-connectiviteit.
• VoIP-telefoons en IP-camera'sOndersteuning van PoE en stabiele Ethernet-overdracht voor spraak- en videoapparaten.
• Slimme IoT-apparaten¢ Gateways, sensoren en automatiseringssystemen die 10/100 Mbps connectiviteit vereisen.

Vragen en antwoorden 10/100Base-T SMT LAN Transformer

1. Wat is de functie van een 10/100Base-T SMT LAN-transformer?
Het biedtgalvanische isolatietussen de Ethernet PHY en de kabel, onderdrukt EMI, past de impedantie aan en zorgt voor naleving van de IEEE 802.3 Ethernet-normen.

2Waarom SMT LAN transformatoren gebruiken in plaats van door-gat types?

• Kleine voetafdruk, ideaal voorhoogdichte PCB-opstellingen
• Geautomatiseerde pick-and-place-assemblage voor kostenefficiëntie
• Laag profiel voor compacte ontwerpen

3Kan een 10/100Base-T LAN-transformer voor Gigabit Ethernet worden gebruikt?
Een 10/100Base-T-transformer is geoptimaliseerd voorSnelle Ethernet (10/100 Mbps)Voor.Gigabit Ethernet (1000Base-T), is een transformator met een bredere bandbreedte en extra wikkels vereist.

4Ondersteunen SMT LAN-transformatoren PoE (Power over Ethernet)?
Ja, veel SMT LAN transformatoren zijn ontworpen metPoE (IEEE 802.3af/at)capaciteit,Het is de bedoeling van de Commissie om degegevens en vermogenIk ben klaar.dezelfde Ethernet-kabel.

5Wat zijn de belangrijkste parameters bij het selecteren van een LAN-transformer?

• Draaiverhouding(TX/RX wikkelverhouding)
• OCL (Open Circuit Inductance)
• Invoegverlies, terugkeerverlies, crosstalk en CMR-prestaties
• Ondersteuning van het PoE-vermogensniveau (15W, 30W, 60W, enz.)
• Hi-pot isolatiespanning
• Werktemperatuurbereik
• Voldoen aan RoHS, IEEE 802.3

6. Zijn 10/100Base-T SMT LAN-transformatoren achterwaarts compatibel met legacy Ethernet?
Ja, ze steunen beide.10 Mbpsen100 Mbps Ethernet, waardoor de compatibiliteit met oudere apparaten wordt gewaarborgd.

7Wat zijn de voordelen van geïntegreerde SMT LAN-transformatoren in het ontwerp?

• Verminderd aantal onderdelen(transformer + chokes in één pakket)
• Verbeterde betrouwbaarheidwegens kortere signaalpaden
• Betere onderdrukking van EMIvoor stabiele systeemprestaties
• Geoptimaliseerd gebruik van PCB-ruimtevoor compacte ontwerpen
