Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: HST-48001SCR
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Artikelnummer: |
HST-48001SCR / HST-48002SAR / HST-48003SR |
Montage: |
SMT |
Ethernet: |
1x 10/100/1000 Mbps |
Gratis monsters: |
Beschikbaar 1-3 stuks |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/gegevensblad |
Type: |

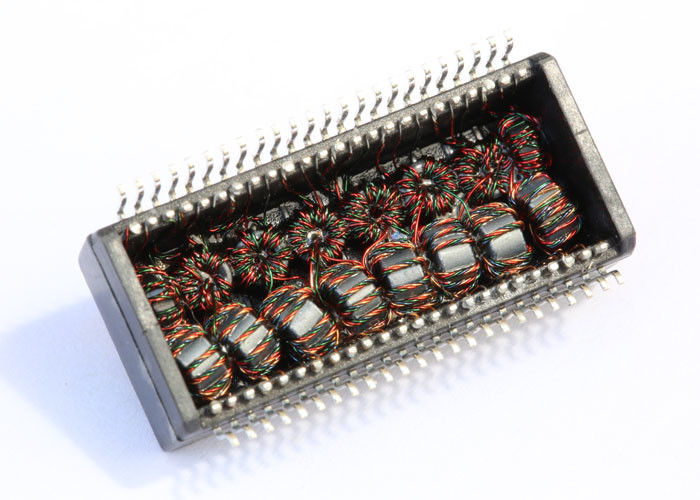

Gigabit Ethernet-transformatoren |
Artikelnummer: |
HST-48001SCR / HST-48002SAR / HST-48003SR |
Montage: |
SMT |
Ethernet: |
1x 10/100/1000 Mbps |
Gratis monsters: |
Beschikbaar 1-3 stuks |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/gegevensblad |
Type: |
Gigabit Ethernet-transformatoren |
● Voldoet aan IEEE 802.3 standaard voor 1000Base-T.
● Primaire inductie (Lp) 350uH min.@100KHz,0.1Vrms,DC 8mA.
● Capaciteit tussen wikkelingen (Cww) 30pF Max (bij 100kHz, 0.1V).
● Lekinductie (LL) 0.5uH Max (bij 100kHz, 0.1V). DCR 1.2Ω Max.
● DCR Pri 0.9ΩMax Sec 1.2Ω Max.
1. Turns Ratio50KHz, 0.5V
Chipzijde: Lijnzijde=1CT: 1CT+_2%
2. Inductie (Ls) 100KHz, 0.1V, 12mA DC Bias:
Chipzijde: 350uH Min
3. Invoegverlies1-100MHz: -1.4dB Max
4. Retourverlies1-30MHz: -16dB Min
40MHz: -14.4dB Min
50MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Differentieel naar Common Mode Rejectie:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Overspraak30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms, 0.5mA, 1Sec
Gebruikt voor netwerk- en communicatieapparatuur zoals HUB, PC-kaart, Switch, Router, PC-moederbord, SDH, PDH, IP-telefoon, xDSL-modem.
