Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: TGV-24002SAR TGV-24001SAR
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month

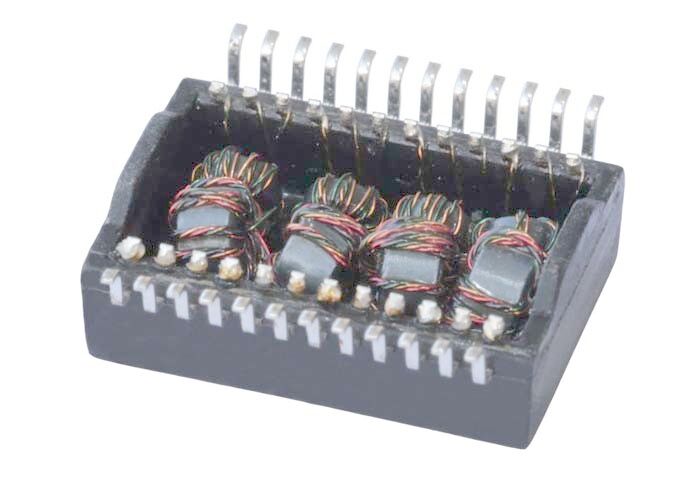

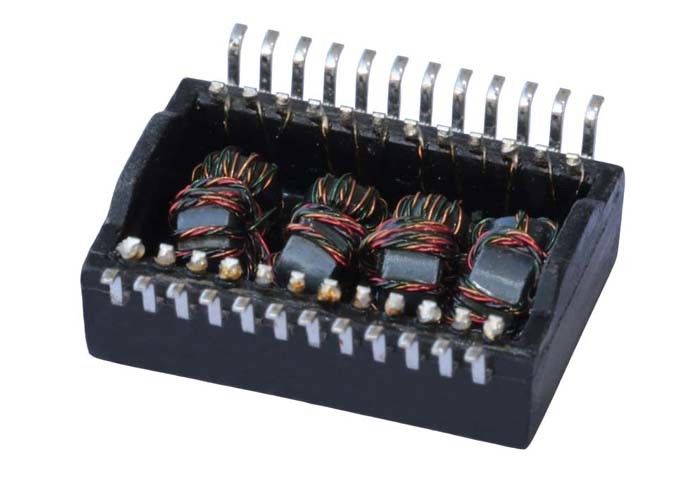

Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
● Voldoet aan de IEEE 802.3-norm voor 1000Base-T.
● Primaire inductance ((Lp) 350 uH min.@ 100KHz,0.1Vrms, 8mA.
● LL:0.35uH Max @100KHz, 0,1V
● Cww:35pF Max@100KHz, 0,1V
● Primaire DCR:0.9ΩMax;Secondary DCR:1.2Ω max.
● Ontworpen voor terugvloeiend solderen bij temperaturen tot 260°C.
● Opbergtemperatuur -25°C tot +125°C.
● RoHS-naleving.
● Ontworpen voor langeafstands Gigabit Ethernet 100/1000Base-T full duplex toepassingen.
● Ondersteunt 4 paren UTP-kabels van categorie 5.
● Kabelinterface voor isolatie en lage common-mode-emissies.
| Parameter | Specificatie |
|---|---|
| Ratio van de draaiknoppen (± 2%) | 1CT: 1CT |
| Invoegingsverlies | 1·100 MHz: maximaal 1,0 dB |
| Terugkeerverlies |
1 ̊30 MHz: -18 dB Min 40 MHz: -14,4 dB Min 50 MHz: -13,1 dB Min. 60 ̊80 MHz: -12 dB Min 100 MHz: -10 dB Min |
| Overstroom (volgende) |
30 MHz: -45 dB Min 60 MHz: -35 dB Min 100 MHz: -30 dB Min |
| DCMR |
30 MHz: -43 dB Min 60 MHz: -37 dB Min 100 MHz: -33 dB Min |
| Hi-Pot (isolatie-spanning) | 1500 vrms Min |
