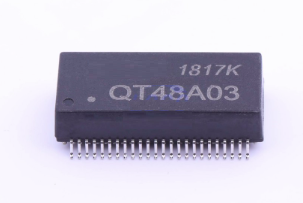

QT48A03 SMT 100/1000 BASE-T Dual Port Transformer Magnetics-module

DeQT48A03 1000Base-T Dual Port Transformer Moduleis een high-performanceGigabit Ethernet-transformatormoduleontworpen voor dual-port 10/100/1000Base-T netwerkaanpassingen.IEEE 802.3abDeze compacte SMT LAN-transformer biedt uitstekende signaalintegrititeit, elektrische isolatie en EMI-onderdrukking voor moderne Ethernet-interfaces.

Ontworpen met48 SMT-pinnenDe QT48A03 integreert twee complete Gigabit Ethernet-transformatorkanalen in één module, waardoor de PCB-ruimte wordt verkleinerd, de lay-out wordt vereenvoudigd,en het verbeteren van de productie-efficiëntie.

Met eenminimale primaire inductantie van 350 μH onder 8mA gelijkstroombias,Isolatiespanning 1500Vrms, en naleving vanRoHSenIR 255°C-vereisten voor terugvloeiend solderen, de QT48A03 is een ideale oplossing voor netwerkapparatuur met een hoge dichtheid, waaronder bedrijfs-switches, industriële Ethernet-apparaten, breedbandgateways en communicatiesystemen.

QT48A03 1000 BASE-T Dual Port Transformer Elektrische prestaties

Belangrijkste kenmerken van QT48A03 SMT Ethernet Magnetics:

• Gigabitprestaties:Ondersteunt 10/100/1000 Base-T Ethernet, in overeenstemming met IEEE802.3ab-vereisten.
• Dual-port configuratie:Integreert twee Gigabit-poorten in een enkele module, waardoor de plattegrond wordt geoptimaliseerd en het aantal componenten wordt verminderd.
• Hoge-temperatuur terugstroomklaar:Ontworpen om te voldoen aan de eisen van IR 255 °C piektemperatuur, waardoor het ideaal is voor standaard SMT-productie.
• Robuuste inductantie:Garandeert een minimale primaire inductantie van 350 μH met een gelijkstroombias van 8 mA, waardoor een stabiele signaalintegriteit wordt gewaarborgd.
• Naleving van milieuvoorschriften:100% RoHS compliant en loodvrij.
• Breed werkbereik:Fungeert betrouwbaar in standaard commerciële temperatuuromgevingen (0°C tot +70°C).

Technische specificaties van de QT48A03 48-pin Ethernet-transformer:

Mechanische specificaties

Gegevensblad QT48A03:

Doeltoepassingen:

Dankzij het ontwerp met twee poorten en de superieure geluidsisolatie is de QT48A03 Ethernet Magnetics-module het onderdeel van keuze voor een breed scala aan telecommunicatie- en netwerkhardware:

* Digitale schakelaars met hoge prestaties en routers voor bedrijven
* Power over Ethernet (PoE) aangedreven apparaten (PD)
* Optische transceivers en mediaconverters
* Breedbandtoegangsapparatuur (ISDN, ADSL, VDSL)
* Interactieve set-top-boxen (STB) en HD-interactieve spelers
* Integrated Services Digital Network (ISDN) -apparatuur

V&A over QT48A03 SMT Gigabit Magnetics

V: Wat is een Dual Port Ethernet Transformer Module?

A: Een Dual Port Ethernet Transformer Module integreert magnetische transformatoren voor twee Ethernet-poorten in een enkel SMT-pakket, waardoor elektrische isolatie, impedantieafsluiting,en EMI-onderdrukking voor Ethernet-interfaces.

V: Is de QT48A03 compatibel met geautomatiseerde SMT-assemblage?

A: Ja. De module is ontworpen voor Surface Mount Technology (SMT) en is ontworpen om IR-reflow soldeertemperaturen te weerstaan met een piekvereiste van 255 °C.

V: Wat zijn de voordelen van een dual-port transformatormodule?

A: In vergelijking met transformatoren met één poort biedt een module met twee poorten:

• Hoger PCB-dichtheid
• Verminderd aantal onderdelen
• Lagere montage kosten
• Vereenvoudigde routing
• Verbeterde productie-efficiëntie

V: Kan deze transformatormodule worden gebruikt voor PoE (Power over Ethernet) toepassingen?

A: Ja, de QT48A03 is zeer geschikt voor PoE Powered Devices (PD) en aanverwante netwerkapparatuur, die de nodige signaalisolatie en 1500Vrms Hi-Pot-bescherming biedt.

V: Welke voetafdruk is vereist voor de PCB-opstelling?

A: Het onderdeel vereist een 48-pin lay-out met een pin pitch van 1,02 mm. De totale afmetingen zijn 27,70 x 15,36 x 7,30 mm.Raadpleeg het downloadbare PDF-datasheet voor de exacte schema's van de plattegrond..

V: Welke isolatiespanning biedt QT48A03?

A: De module biedt 1500 Vrms isolatie, waardoor Ethernet PHY-circuits worden beschermd en tegelijkertijd de betrouwbaarheid van het systeem wordt verbeterd.

V: Voldoet de transformator aan de voorschriften van RoHS?

A: Ja. QT48A03 is volledig in overeenstemming met de RoHS-milieuvoorschriften.

V: Zijn er technische monsters beschikbaar?

A: Ja. LINK-PP levert technische monsters, datasheets, technische ondersteuning en OEM/ODM-aanpassingsdiensten voor productbeoordeling en massaproductie.
