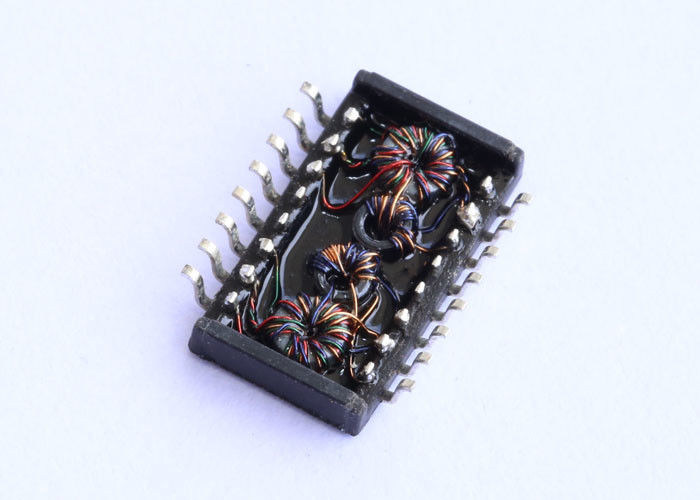

BT16B03 100Base-T 1500Vrms Ethernet Isolatie Transformer Module

BT16B03 0.5μH 1:1 SMD-pulstransformer voor 100Base-T LAN, 1,5kV isolatie, 0 ̊70°C, RoHS-compatibel.

BT16B03 100Base-T transformatormodule Beschrijving:

De BT16B03 is een high-performance 0,5μH, 1: 1 single-port SMD puls transformer ontworpen voor 100Base-T LAN toepassingen.en zorgt voor een robuuste isolatie met eenDe BT16B03 voldoet aan de RoHS-normen en is ontworpen voor commerciële en industriële netwerkapparaten.

Belangrijkste kenmerken en voordelen van BT16B03 Ethernet Isolatie Transformer:

1Hoog isoleringsspanning:1.5kV Vrms isolatie zorgt voor veilige werking in PoE en industriële Ethernet-toepassingen.

2Compact SMD-pakket:Het ruimtebesparende ontwerp ondersteunt PCB-layouts met een hoge dichtheid en SMT-assemblage.

3Geoptimaliseerde elektrische prestaties:

• 0.5 μH primaire inductantie
• Laag invoegverlies (maximaal -1,15 dB)
• Uitstekend terugkeerverlies (-18 dB min bij 30 MHz)
• Superieure DMRR (-30 dB min @ 0,5 ‰ 100 MHz)

4- Voldoen aan de industriële normen:Voldoet aan de IEEE802.3u-vereisten en IR 255°C piektolerantie voor terugstroom.

5. Grote werktemperatuur:0°C tot +70°C, met opslagbereik van -25°C tot +125°C.

6RoHS-conform:Milieuvriendelijk, loodvrij ontwerp.

Elektrische specificaties (@25°C):

BT2vervoer van goederen

Mechanische afmetingen

• Pakkettype:SMD
• Algemene grootte:12.7 × 9,4 × 5,68 mm
• Pin Pitch:1.27 mm
• Richtlijnen inzake PCB-uitleg:Zie schematische en voetafdruk diagram hieronder voor aanbevolen pad lay-out en routing.

BT16B03 Informatieblad - Mechanische apparatuur

BT16B03 Gegevensblad - Schema's

BT16B03 PCB-voetafdruk

BT16B03 Conformiteit en betrouwbaarheid:

• RoHS-gecertificeerd
• Voldoen aan IR-refluxmaximaal 255 °C
• Hoge isolatie en DMRRvoor EMI-mitigatie en signaalintegriteit
• Getoetst op betrouwbaarheid op lange termijn bij standaard werktemperaturen

Waarom kiezen voor BT16B03 Ethernet Transformer?:

De BT16B03 combineert compact SMD-ontwerp, hoge isolatie en uitstekende signaalprestaties voor moderne Ethernet-netwerken.het vermindert de PCB-ontwerprisico's en versnelt de productontwikkeling.

Voorbeelden van verzoeken en technische ondersteuningIk ben beschikbaar.

Vragen:

V1: Welke Ethernet-snelheden ondersteunt BT16B03?

A1: BT16B03 ondersteunt 100Base-T applicaties, ideaal voor 100 Mbps LAN-verbindingen.

V2: Is BT16B03 compatibel met PoE-apparaten?

A2: Ja, met 1,5 kV isolatie kan het standaard PoE-spanning aan en zorgt het voor de veiligheid van het apparaat.

V3: Kan deze transformator standaard SMT-reflowprocessen weerstaan?

A3: Ja, het voldoet aan de IR 255°C-piekvereisten voor een typische oppervlaktebevestiging.

V4: Zijn monsters en PCB-uitlegrichtlijnen beschikbaar?

A4: Ja, er zijn steekproefverzoeken en aanbevolen PCB footprint/layout diagrammen beschikbaar om de ontwerpverificatie te stroomlijnen.
