Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: TG5G-HPE6NZ5IF
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
P/N: |
TG5G-HPE6NZ5IF |
Interface: |
5G basis-T |
spelden: |
24 |
Alternatief: |
TG5G-HPE6NZ5IF=> LP72456ANL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Steekproeven: |
Vrij |
P/N: |
TG5G-HPE6NZ5IF |
Interface: |
5G basis-T |
spelden: |
24 |
Alternatief: |
TG5G-HPE6NZ5IF=> LP72456ANL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Steekproeven: |
Vrij |

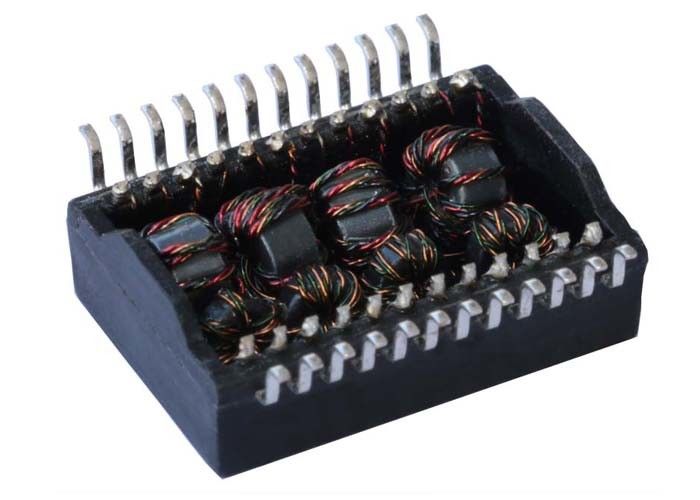

| 5000V isolatie Magnetische Transformator 5G Ethernet, SMT, Rohs | |
| Verbinding-pp Artikelnummer | LP72456ANL |
| Snelheid | 5G basis-t |
| Aantal Havens | KIES uit |
| Toepassing - LAN | ETHERNET (PoE+) |
| Pakket | SMD |
| Temperatuur | -40 AAN + 85 |
| AutomDX | JA |
| Commentaar | ZELFDE ZOALS DE VERSIE VAN NL |
| Configuratie RX | C, T |
| Configuratie TX | C, T |
| Bouw | OPEN KADER |
| Kernen per Haven | 8 |
| Aantal Havens | KIES uit |
| Pakkethoogte (Duim) | 0,255 |
| Pakkethoogte (mm) | 6.48 |
| Pakketlengte (Duim) | 0,715 |
| Pakketlengte (mm) | 18.15 |
| Pakketbreedte (Duim) | 0,630 |
| Pakketbreedte (mm) | 16.00 |
| Draaienverhouding RX | 1CT: 1CT |
| Draaienverhouding TX | 1CT: 1CT |
SPECIFICATIE:
1 ontworpen voor Ethernet 2.5G basis-T, Enige haventoepassingen.
2 steunen 4 paren van categorie 5 UTP-kabel.
3 kabelinterface voor isolatie en lage gemeenschappelijke wijzeemissies.
4 ontwerp om IEEE 802,3 met 720mA evenwichtige stroom te ontmoeten.
5 naleving van de Vrije vereisten van ROHS&Halogen.
6 het werken en Opslagtemperatuur
7 vochtigheidsvertrouwelijkheidsniveau (MSL): 2a
Werkende Temperatuur: 0°C aan +70°C
Opslagtemperatuur: -25°C aan +105°C
Toepassing:
1 RapidIO-Producten
2 SCSI-Producten
3 DSP-Raad
4 vlak Comité Vertoningen
| Elektrospecificaties @25℃ | Type: Impedantie van de saldo de lage pas 100Ω |
| Toevoegingsverlies: | 1-50MHz -0,5 Maximum dB 50-125MHz -1,0 Maximum dB 125-200MHz -2,0 Maximum dB |
| Terugkeerverlies: | 1~40MHz -20 dB Minload 100Ω 40-200MHz -20+15*log (Freq MHz/40MHz) dB Minload 100Ω |
| Weerspiegeld cm aan Verschilomzetting (ref) | 1MHz -30 dB Min 50MHz -30 dB Min 100MHz -27 dB Min 200MHz -24 dB Min |
| Cm aan DM-Omzetting (ref) | 1-125MHz -35 dB Min |
| Weerspiegeld Verschil aan cm-Omzetting (ref) | 1-10MHz -48 dB Min 10-200MHz -48+19*log (Freq MHz/10MHz) dB Min |
| Cm aan cm-Vermindering (ref) | 1-200MHz -25 dB Min |
| Dwarsbespreking (ref) | 1-125 Mhz -30 dB Min 125-200 Mhz -25 dB Min |
| Inductantie | @ 100KHz, 0.1V, 8mA gelijkstroom BIAS 180uHMin |
| HiPottest | @ 1500 Vrms |
| Draaienverhouding | @ 1:1±5% |
