Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: H1260NL H1260NLT
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
PN: |
H1260NL / H1260NLT |
Gegevenssnelheid: |
100base-TX |
Gratis monsters: |
Beschikbaar |
Pakket: |
16-pins SMD |
Temperatuur: |
0 ℃ tot +70 ℃ |
Rohs-compatibel: |
Ja |
Isolatie spanning: |
1500 Vac |
Turn Ratio: |
1CT: 1CT |
PN: |
H1260NL / H1260NLT |
Gegevenssnelheid: |
100base-TX |
Gratis monsters: |
Beschikbaar |
Pakket: |
16-pins SMD |
Temperatuur: |
0 ℃ tot +70 ℃ |
Rohs-compatibel: |
Ja |
Isolatie spanning: |
1500 Vac |
Turn Ratio: |
1CT: 1CT |
| Parameter | Specificatie |
|---|---|
| Deelnummer | H1260NL / H1260NLT |

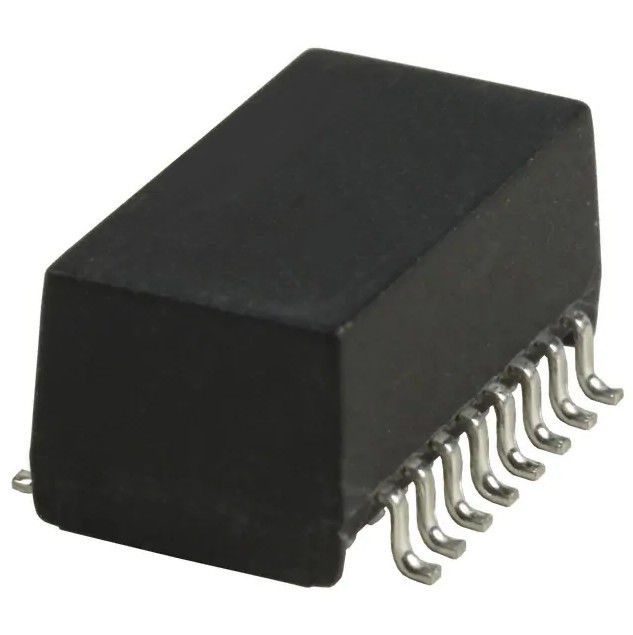

| Typ van apparaat | SMT LAN-transformer |
| Ethernet standaard | 100BASE-TX |
| Draait verhouding | 1CT:1CT / 1:1 |
| Aantal kanalen | Alleenstaande |
| Montage-stijl | SMD |
| Werktemperatuur | 0°C tot 70°C |
| Bergingstemperatuur | -20°C tot +125°C |
| Isolatie-spanning | 1500 VAC / 1500 VRMS |
| RoHS | - Ja, dat klopt. |
| Parameter | Specificatie |
|---|---|
| Draait verhouding | 11 ± 2% |
| Invoegingsverlies | 100 kHz: -1,2 dB max1 ̇125 MHz: -0,2 − 0,002·f^1,4 dB max |
| Terugkeerverlies, 100BT (Zout = 100 Ω ± 15%) | 0.1·30 MHz: -16 dB min30·60 MHz: -10 + 20·log10 ((f/60 MHz) dB min60·80 MHz: -10 dB min |
| Inductaantie (OCL) | 350 μH min |
| Crosstalk, aangrenzende kanalen | 1 MHz: -50 dB min10·100 MHz: -55 + 22·log10 (f/10) dB min |
| Gemene afstotingsgraad | 2 MHz: -50 dB min30~200 MHz: -15 + 20·log10 ((f/200) dB min |
| Gelijkstroomweerstand, 1/2 Winding | 0.65 Ω max. |
| DC-weerstandswanbalans | ±0,065 Ω max. |
| Input-output isolatie | 1500 VRMS min @ 60 seconden |
Als u een compacte SMT LAN-transformer nodig heeft voor 100BASE-TX Ethernet, biedt de H1260NL / H1260NLT een praktische combinatie van 1: 1 koppeling, 1500 VRMS-isolatie, RoHS-naleving,en de beschikbaarheid van banden en rollenHet is een solide pasvorm voor Ethernet-hardware die een betrouwbare signaalintegriteit en een gestroomlijnde productie op het oppervlak nodig heeft.
- Ja, dat is het.H1260NLTis de verpakkingsversie vanH1260NLIn het gegevensblad staat dat de toevoeging van deHet achtervoegsel Tgeeft de verpakking met band en rollen aan.
Het gegevensblad specificeert100BASE-TXsteun.
De gegevensbladlijsten1500 VRMS minimaal gedurende 60 secondenen identificeert ook de isolatie spanning als1500 VAC.
Het onderdeel is gespecificeerd als eenSMD / SMT- Het apparaat.
