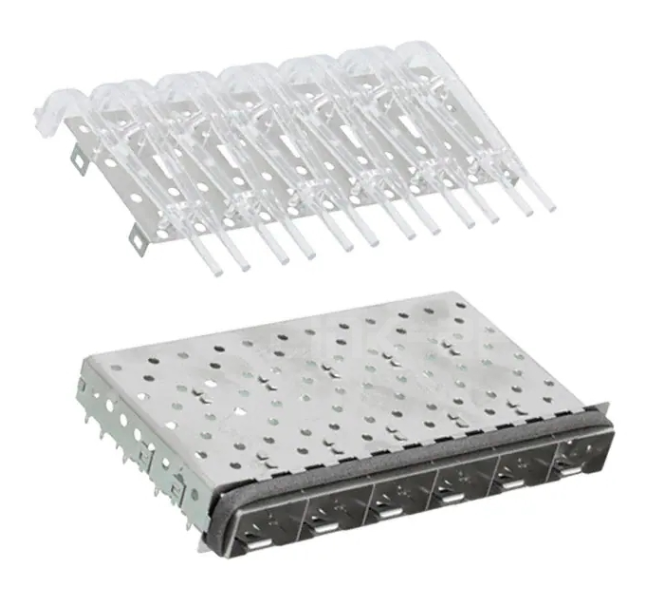

2007169-1 1x6 SFP+ cage assembly met lichtpijp en EMI gasket

2007169-1 Overzicht 1x6 SFP+ kooiconstructie

De 2007169-1 is een krachtige 1x6 SFP+ Ganged Cage Assembly, ontworpen voor veeleisende netwerk-, telecommunicatie- en datacentertoepassingen. Deze inplugbare I/O-kooi met 6 poorten is ontworpen om snelle signaalroutering te ondersteunen en levert maximale gegevenssnelheden tot 16 Gb/s per poort.

Dit model is volledig uitgerust met een standaard geïntegreerde lichtpijp voor duidelijke visuele poortstatusindicatie en een elastomere EMI-pakking om superieure elektromagnetische interferentiebeheersing te garanderen. De 2007169-1 is gemaakt van duurzaam nikkelzilver en is geschikt voor extreme bedrijfstemperaturen (-55°C tot 105°C) en biedt compromisloze betrouwbaarheid voor uw bedrijfskritische PCB-ontwerpen.

Waarom kiezen voor de 2007169-1 16 Gb/s SFP+ plug-in I/O?

• Een SFP+-kooiconstructie met 6 poorten in een gecombineerde configuratie
• Afsluitbare constructie voor beter beschermde installaties
• EMI-pakkinginsluiting voor verbeterde signaalafscherming
• Met perspassing doorlopende gaten voor veilige PCB-montage
• Een oplossing die geschikt is voor gebruik bij industriële temperaturen

Specificaties van 2007169-1SFP+ Kooi met lichtpijp

2007169-1 Tekening - Aanbevolen PCB-indeling

Ontwerp- en integratie-opmerkingen

Deze kooiconstructie is bedoeld voor SFP+ inplugbare I/O-toepassingen waarbij mechanische uitlijning, EMI-controle en poortdichtheid belangrijk zijn. De doorlopende montage met perspassing ondersteunt een betrouwbare PCB-bevestiging, terwijl het nikkelzilveren kooimateriaal zorgt voor een robuuste structurele basis.

Bij de lay-outplanning moet bij het bordontwerp en de mechanische validatie rekening worden gehouden met de aanbevolen PCB-dikte van 1,5 mm. Omdat het onderdeel niet compatibel is met koellichamen, moet de thermische architectuur op systeemniveau worden geëvalueerd op basis van de uiteindelijke module- en chassisomgeving.

Doeltoepassingen

De 2007169-1 SFP+ 1x6 kooiconstructie is ideaal voor routering met hoge dichtheid in de volgende toepassingen:

★ Enterprise-switches en routers
★ Datacenterservers en opslagarrays
★ Telecommunicatiebasisstations
★ Netwerkinterfacekaarten (NIC's)
★ Industriële netwerkapparatuur

Veelgestelde vragen over 2007169-1GegroepeerdSFP+ kooi

De 2007169-1 1 x 6 SFP+-kooiconstructie is een afsluitbare SFP+-kooi met zes poorten, lichtpijp en EMI-pakkingondersteuning. Met een maximale datasnelheid van 16 Gb/s, perspassing door gaten en industriële temperatuurprestaties is het een uitstekende oplossing voor netwerk- en signaalontwerpen met hoge dichtheid.

1. Waar wordt de 2007169-1 voor gebruikt?

Het wordt gebruikt als een 1 x 6 SFP+ kooiconstructie voor inplugbare I/O-toepassingen met hoge dichtheid, vooral waar EMI-controle en veilige kaartmontage nodig zijn.

2. Bevat 2007169-1 een lichtpijp?

Ja. Deze kooiconstructie bevat een standaard lichtpijp.

3. Is 2007169-1 verzegelbaar?

Ja. Het product is gespecificeerd als verzegelbaar.

4. Wat is de maximale datasnelheid?

De maximale datasnelheid bedraagt ​​16 Gb/s.

5. Hoe wordt de kooi op de printplaat bevestigd?

Er wordt gebruik gemaakt van doorlopende perspassing.

6. Welk temperatuurbereik ondersteunt het?

Het bereik van de bedrijfstemperatuur is -55°C tot 105°C.
