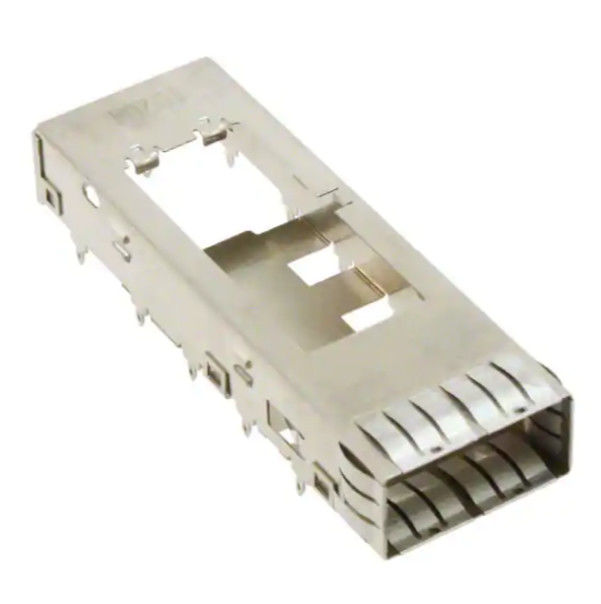

1888617-1 Single Port QSFP+ Cage met interne/externe EMI-veren

De TE 1888617-1 QSFP+ Cage is een kooiconstructie met één poort en door de bezel ontworpen voor QSFP+ inplugbare I/O-toepassingen. Het is bedoeld voor gebruik met QSFP MSA-compatibele zendontvangers en maakt gebruik van een doorlopende perspassing-aansluitmethode voor PCB-bevestiging. De kooi is voorzien van interne/externe EMI-veren, een nikkelzilveren kooibehuizing en compatibiliteit met koellichamen, waardoor hij geschikt is voor signaalgerichte netwerkontwerpen met hoge dichtheid.

Technische specificaties van 1888617-1 QSFP+ kooi

Waarom kiezen voor TE 1888617-1 QSFP+ kooiconstructie?

Als u op zoek bent naar eenbetrouwbare QSFP+-kooi voor compacte hostboard-ontwerpen, dit onderdeel biedt een goede pasvorm1 x 1 poortmatriximplementaties en ondersteuningSFP+ buik-tot-buik gestapeldtoepassingen zoals vermeld in de tekening/specificatiegegevens. Het ontwerp omvat ookEMI-insluitingsfunctiesen eenUL 94V-0ontvlambaarheidsclassificatie, waardoor het kan worden afgestemd op veeleisende hardwarevereisten op systeemniveau.

Belangrijkste productkenmerken

• Inplugbare I/O-producttype:Kooi
• Vormfactor:QSFP+
• Kooitype:Enkel
• Poortconfiguratie:1 poort,1 x 1matrix
• EMI-insluiting:Interne/externe EMI-veren
• Beëindigingsmethode:Doorgaand gat - perspassing
• Compatibel met koellichaam:Ja
• Kooimateriaal:Nikkel zilver
• PCB-contactafsluiting Plating:Tin
• Ontvlambaarheidsclassificatie:UL 94V-0
• Verpakking:Doos & Dienblad

1888617-1 QSFP+ Cage-gegevensblad - Aanbevolen PCB-indeling

1888617-1 QSFP+ kooi-aantekeningen

Voor de lay-outplanning specificeert TE adoorlopende perspassingmontageaanpak en biedt PCB-gerelateerde begeleiding in de klanttekening. De tekening identificeert ookdatum A als het bovenoppervlak van het gastborden merkt op dat het product bedoeld is voor specifieke mechanische beperkingen van het hostboard, inclusief de hierboven genoemde minimale vereisten voor de plaatdikte.

Om optimale prestaties en montage te garanderen, dient u zich aan de volgende technische richtlijnen te houden:

1. PCB-vereisten:De aanbevolen minimale plaatdikte is1,45 mmvoor enkelzijdige toepassingen en2,2 mmvoor dubbelzijdige (buik-tot-buik) toepassingen.
2. Verenigbaarheid:Deze kooi is ontworpen om met iedereen te parenQSFP MSA-compatibele zendontvangers.
3. Lente afwerking:De EMI-veren hebben een afwerking vanMinimaal 0,8 µm TinoverMinimaal 0,8 µm Nikkel.
4. Traceringsvrijstelling:Oppervlaktesporen zijn toegestaan ​​binnen het gespecificeerde gebied, op voorwaarde dat ze geen contact maken met de afstandhouders van de kooi.
5. Identificatie:Elke eenheid omvat een2D-barcode en datumcode(JJWWD) voor gestroomlijnd voorraadbeheer en kwaliteitscontrole.

Typische toepassingen

De TE 1888617-1 QSFP+ Cage is zeer geschikt voor:

• Netwerkapparatuur met hoge snelheid
• Schakelaars en routers
• QSFP+ poortontwerpen
• Dichte I/O-panelen
• Signaalverbindingsplatforms die EMI-controle vereisen

Veelgestelde vragen over 1888617-1 QSFP+ kooi

Q1. Is de TE 1888617-1 ontworpen voor QSFP+ modules?

Ja. De tekening identificeert het als eenQSFP+ inplugbare I/O-kooien stelt waarmee het samenwerktQSFP MSA-compatibele zendontvangers.

Vraag 2. Welke montagemethode gebruikt deze kooi?

Het gebruiktdoorlopende perspassingaansluiting op de printplaat.

Q3. Bevat de kooi EMI-bescherming?

Ja. Het onderdeel omvatinterne/externe EMI-verenvoor EMI-beheersing.

Q4. Welke PCB-dikte wordt aanbevolen?

TE specificeertMinimaal 1,45 mm voor enkelzijdige platenEn2,2 mm voor dubbelzijdige platen.

Vraag 5. Is het koellichaam compatibel?

Ja, het product staat vermeld alscompatibel met koellichaam.
