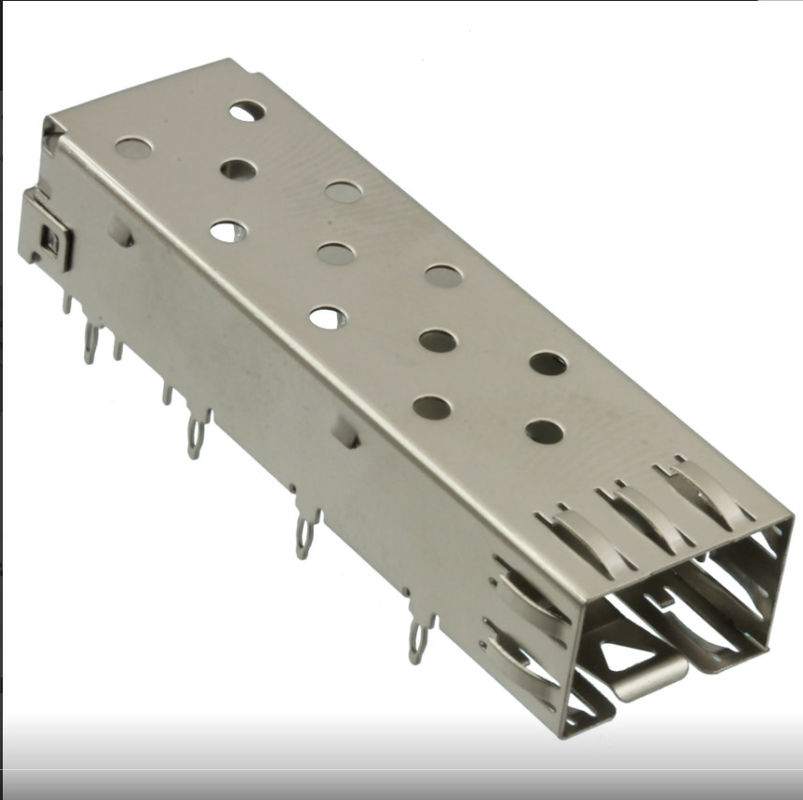

2227302-1 4Gb/S SFP-kooi-persverbinding uit één stuk

De2227302-1 SFP-kooiis een1x1 SFP-kooiconnector met één poortontworpen voor compacte, uiterst betrouwbare netwerkhardware. Gebouwd met eenmontagestijl met perspassing door het gatEnroestvrijstalen kooimateriaalondersteunt deze SFP-kooi veilige PCB-integratie, sterke EMI-bescherming en stabiele mechanische prestaties in veeleisende systeemomgevingen.

Met eenmaximale datasnelheid van 4Gb/sis de kooi 2227302-1 geschikt voor toepassingen die een betrouwbare retentie van optische modules, efficiënte afscherming en compatibiliteit metSFP MSA-compatibele transceivers. Zijngeen lichtpijpconfiguratie maakt het een eenvoudige keuze voor ontwerpen die geen geïntegreerde optische indicatiekanalen vereisen.

Technische specificaties van 2227302-1 SFP-kooi

1. Fysieke configuratie

2. Prestaties en milieu

Kenmerken van 2227302-1 Press-Fit SFP-kooi

1. Compacte 1x1-poortconfiguratie: De 2227302-1 is eenSFP-kooi met één poortontworpen voor ruimtebewuste netwerkapparatuur. Door zijn compacte footprint is het een uitstekende optie voor systemen waarbij de PCB-ruimte beperkt is.

2. Doorlopende montage met perspassing: deze kooi maakt gebruik van eenpress-fit PCB-montagestijl met doorlopende gaten, waardoor een sterke mechanische retentie en consistente montageprestaties worden gegarandeerd. Press-fit-installatie ondersteunt ook betrouwbare productieworkflows bij productie van grote volumes.

3. Constructie van roestvrij staal: de kooi is gemaakt van0,25 mm dik roestvrij staal, waardoor een sterke en duurzame mechanische structuur ontstaat. Het materiaal helpt de connectorstabiliteit te behouden en ondersteunt tegelijkertijd de EMI-afschermingsprestaties.

4. EMI afgeschermde structuur: het ontwerp omvatinterne en externe EMI-verenom elektromagnetische interferentie te helpen verminderen en de signaalintegriteit in gevoelige netwerktoepassingen te verbeteren.

5. SFP MSA-naleving: De kooi is ontworpen omCombineer met SFP MSA-compatibele transceivers, waardoor het geschikt is voor standaard SFP-gebaseerde platformontwerpen.

6. Geen Light Pipe: deze versie wordt geleverdzonder lichtpijp, wat ideaal is voor toepassingen waarbij gebruik wordt gemaakt van alternatieve LED-opstellingen of waarvoor geen geïntegreerde optische indicatoren nodig zijn.

2227302-1 Enkel stukSFP-kooitekening

PCB-ontwerp- en integratievereisten:

Om optimale prestaties en mechanische pasvorm te garanderen, worden de volgende PCB-specificaties aanbevolen:

• Minimale PCB-dikte (enkelzijdig):1,50 mm [0,059 inch]
• Minimale PCB-dikte (dubbelzijdig):3,00 mm
• Aarding:Geïntegreerde pads en via's zijn vereist voor chassisaarde om de EMI-onderdrukkingsnormen te handhaven.
• ESD-bescherming:Wordt verzonden in een speciale ESD-trayverpakking om schade aan componenten tijdens transport en handling te voorkomen.

Mechanische en montageaantekeningen

De 2227302-1 SFP-kooi is ontworpen voor betrouwbare montage op bordniveau en langdurig gebruik. Volgens de meegeleverde specificaties:

• De kooi is gemaakt van0,25 mm dik roestvrij staal
• De afwerking isgeheel vernikkeld
• Niet-geplateerde randen zijn toegestaan
• De pads en via's zijn bedoeld alschassis grond
• De kooi ondersteuntinstallatie door middel van perspassing
• Aanbevolen PCB-dikte is1,5 mm
• Minimale plaatdikte is1,50 mm voor enkelzijdige plankenEn3,00 mm voor dubbelzijdige planken

Deze details maken de kooi zeer geschikt voor systemen waarbij zowel elektrische aarding als mechanische betrouwbaarheid van belang zijn.

Veelgestelde vragen over 2227302-1 SFP-kooi

De2227302-1 SFP-kooiis een compacte, perspassing SFP-kooiconnector met één poort, ontworpen voor betrouwbare, krachtige netwerktoepassingen. Metroestvrijstalen constructie,EMI-afscherming,doorlopende perspassing montage, EnSFP MSA-compatibiliteitbiedt het een solide mechanische en elektrische basis voor optische module-integratie.

Als uw project een1x1 SFP-kooiconnectormet een strak, ruimtebesparend ontwerp en betrouwbare prestaties op boardniveau, de2227302-1 SFP-kooiis een sterke keuze.

1. Waar wordt de 2227302-1 SFP-kooi voor gebruikt?

De 2227302-1 SFP-kooi wordt gebruikt als een mechanische en EMI-afschermende interface voorSFP-zendontvangersin netwerk- en communicatieapparatuur.

2. Is de 2227302-1 SFP-kooi compatibel met standaard SFP-modules?

Ja. Het is ontworpen omCombineer met SFP MSA-compatibele transceivers.

3. Bevat deze SFP-kooi een lichtpijp?

Nee, deze versie is gespecificeerd alszonder lichtpijp.

4. Wat is de maximale ondersteunde datasnelheid?

De kooi ondersteunt amaximale datasnelheid van 4Gb/s.

5. Wat is de aanbevolen printplaatdikte?

De aanbevolen PCB-dikte is1,5 mm.
