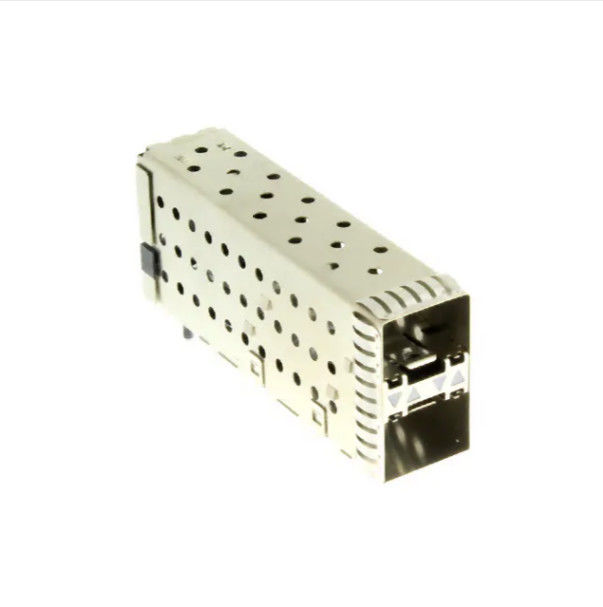

1-2007492-5 2x1 Gestapelde SFP+ Kooi Assemblage Through Hole Press-Fit

De1-2007492-5is eeneen SFP+-kooi met ingebouwde aansluitingontworpen voor high density pluggable I/O toepassingen die betrouwbare signaalprestaties, sterke EMI-containment en duurzame PCB-montage vereisen.2 x 1 poortmatrix,door-gat pers-fit beëindiging, enEMI-verhogingDeze kooi is gebouwd voor compacte netwerk- en communicatieapparatuur waar mechanische stabiliteit en signaalintegriteit belangrijk zijn.

Dit model heeft eennickel zilveren kooi,interne/externe EMI-veren, en eeninclusief lichtpijpHet is een praktische keuze voor ingenieurs die geavanceerde interconnectiesystemen op bordniveau ontwerpen.een breed werktemperatuurbereik van -55 tot 105 °CHet ondersteunt ook veeleisende industriële en netwerkomgevingen.

1-2007492-5 2x1 SFP+ Cage Belangrijkste kenmerken

• Hoge havendichtheid:De 2x1 gestapelde matrixconfiguratie biedt twee poorten in een compacte voetafdruk.
• Hoog snelheidsprestaties:Geoptimaliseerd voor gegevenssnelheden tot16 Gb/s.
• Geïntegreerd ontwerp:Komt met een geïntegreerde 40-positie connector en inbegrepenlichtpijpenvoor duidelijke statussignalisatie.
• Geavanceerde EMI-bescherming:Het heeft zowel interne als externe EMI-veren om de zuiverheid van het signaal te garanderen en te voldoen aan de strenge elektromagnetische interferentiestandaarden.
• Robuuste constructie:Gemaakt van nikkel zilver met goud of goudflits over palladium-nikkel bekleding voor maximale geleidbaarheid en corrosiebestendigheid.

- Ik weet het niet.

Technische specificaties van 1-2007492-5 SFP+ kooien assemblage

1-2007492-5 SFP+ Cage tekening

1-2007492-5 Mechanische en materiële details

• Materiaal van de kooi:Nickel zilver (uitstekende thermische en EMI-eigenschappen).
• Contact paringsgebied:Gold of Gold Flash over Palladium Nickel (0,76 μm dikte).
• Staartplating:Tin over Nickel.
• Verwijderingspost Lengte:3 millimeter.
• Inbegrepen lichtpijp:- Ja, dat is het.

Typische toepassingen van gestapelde SFP+-kooien

De 1-2007492-5 is ideaal voor "EMI-verbeterde" toepassingen die een hoge snelheidssignaaloverdracht vereisen, waaronder:

• Switches en routers
• Storage Area Networks (SAN's)
• Netwerkinterfacekaarten (NIC's)
• High-Performance Computing (HPC)
• Basisstations voor telecommunicatie

Design- en prestatienota's voor 1-2007492-5 SFP+ kooi met lichtpijp

DeMaximale gegevenssnelheid 16 Gb/sHet is de eerste keer dat de SFP+-installatie met een hoge snelheidsprestatie wordt gebruikt.-55 tot 105 °CHet gebruik van de nieuwe technologie is in het bijzonder gunstig voor het milieu.nikkel zilver kooi materiaaldraagt bij aan een duurzame mechanische structuur.

De0.8 mm middenlijnen40 positiesVoor teams die werken aan de behuizing, signaalrouting en EMI-controle, is het belangrijk dat de behuizing van de behuizing in het kader van de behuizing van de behuizing wordt gecontroleerd.,Deze details zijn net zo belangrijk als de elektrische specificatie.

Vaak gestelde vragen over 1-2007492-5 Press-fit SFP+ kooi

De1-2007492-5 2x1 gestapelde SFP+ kooiis een compacte, EMI-bewuste, voor de pers geschikte kooi, ontworpen voor betrouwbare toepassingen voor hogesnelheidsverbindingen. Met geïntegreerde connectorconstructie, robuuste mechanische eigenschappen,en een breed werktemperatuurbereik, is het een praktische keuze voor ingenieurs die dicht netwerk- en communicatieapparatuur bouwen.

1Wat is 1-2007492-5?

De1-2007492-5is een2x1 gestapelde SFP+ kooien met een geïntegreerde aansluitingontworpen voor high-speed pluggable I/O-toepassingen.

2Welke gegevenssnelheid ondersteunt deze SFP+ kooi?

De vermelde maximale gegevenssnelheid is:16 Gb/s.

3Hoe is de kooi aan het PCB bevestigd?

Het gebruiktdoor-gat pers-fit beëindiging.

4Is deze kooi geschikt voor EMI-gevoelige ontwerpen?

Ja, het is gespecificeerd alsEMI-verhogingen omvatinterne/externe EMI-veren.

5Heeft dit onderdeel een lichtpijp?

Ja, de specificatielijstenInbegrepen Lightpipe: Ja.
