Artikelnummer: |
JT7-1119NL |
Verenigbaar P/N: |
LPJK9093AONL |
Productentype: |
10GBASE-T RJ45 MagJack |
Poortconfiguratie: |
1×1 enkele poort |
Montagestijl: |
Door het gat (THT) |
POE -mogelijkheden: |
4-paar PoE, 90W |
Isolatie spanning: |
2250 V DC |
Neem contact op met Plateren: |
50 µ" Goud |
Artikelnummer: |
JT7-1119NL |
Verenigbaar P/N: |
LPJK9093AONL |
Productentype: |
10GBASE-T RJ45 MagJack |
Poortconfiguratie: |
1×1 enkele poort |
Montagestijl: |
Door het gat (THT) |
POE -mogelijkheden: |
4-paar PoE, 90W |
Isolatie spanning: |
2250 V DC |
Neem contact op met Plateren: |
50 µ" Goud |
JT7-1119NL is een 1x1 10GBASE-T RJ45 connector met geïntegreerde magneten, 90W 4-paar PoE-ondersteuning, 2250V isolatie, groene/gele en groene LED's en IEEE 802.3-conformiteit.industriële Ethernet, en PoE-netwerkapparatuur.

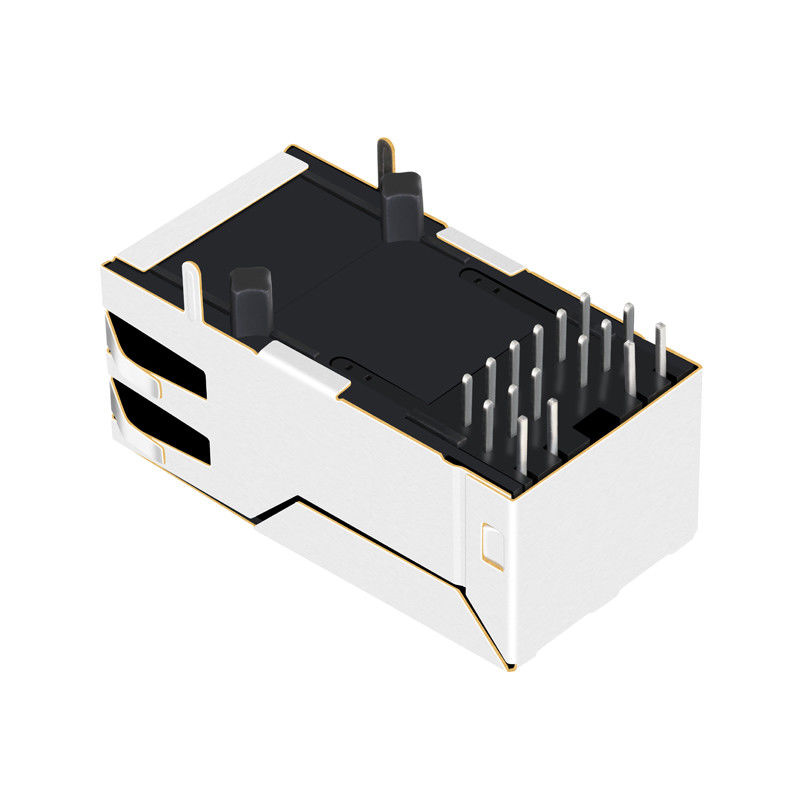

De JT7-1119NL van Pulse Electronics is een premium, high-performance 10GBASE-T RJ45 connector ontworpen voor netwerkapparatuur van de volgende generatie.geïntegreerde magnetenDeze side-entry Through-Hole Technology (THT) connector is ontworpen om te voldoen aan de strenge eisen van de IEEE 802.3-specificaties.50 μ" gouden contactverf voor maximale duurzaamheid, en een compacte rechthoekige voetafdruk, is de JT7-1119NL de ideale oplossing voor hogesnelheidsservers, switches, routers en basisstations.
De JT7-1119NL ondersteunt moderne Power over Ethernet-implementaties die een aanzienlijk hogere stroomtoevoer vereisen dan traditionele PoE-oplossingen.
| Parameter | Waarde |
| PoE-type | 4-paar PoE |
| Maximaal vermogen | 90 W |
| Continu stroom | 900 mA per paar |
| Overspanningsstroom | 1A per paar gedurende 75 ms |
| Categorie | Specificatie | Detail |
|---|---|---|
| Algemeen & Mechanisch | Deelnummer | JT7-1119NL |
| Aantal havens | 1x1 (eenvoudige poort) | |
| Versnelling | 10GBASE-T | |
| Pakkettype | THT (Through-Hole Technology) | |
| PCB-montagehoek | Zijdelingse toegang (rechte hoek) | |
| Georiënteerd vergrendelen | Sluit op. | |
| Afmetingen (L × W × H) | 34.29 mm × 16.51 mm × 13.33 mm (1.350" ×.650" ×.525") | |
| Pinlengte | 3.43 mm (.135") | |
| Afsnijding van het paneel | 17.27 mm × 13.72 mm (.680" ×.540") | |
| Elektrische kenmerken | Draait verhouding | 11 (1,00 ± 2%) |
| Inductaantie (OCL) | 120 μH MIN @ 100 kHz, 100 mV | |
| PoE-rating | 4-paar PoE, 90W (900 mA MAX continue stroom per gedraaid paar) | |
| Input-output isolatie | 2250 VDC MIN @ 60 seconden | |
| Invoegingsverlies | -3,0 dB MAX @ 100 KHz; -2,0 dB MAX (-1,4 dB TYP) @ 1~400 MHz |
|
| Verlies van terugkeer (Z OUT = 100 OHM ± 1%) | -22 dB MIN @ 1~100 MHz; -22 + 20,75×LOG ((f/100) dB MIN @ 100~500 MHz |
|
| Overstroom (naastgelegen kanalen) | -28 dB MIN (1~100 MHz) -19 dB MIN (100-500 MHz) |
|
| Verwijderingsverhouding voor gemeenschappelijke modus (CMRR) | -26 dB MIN @ 100~500 MHz | |
| Materialen en bekleding | Platering van het contactparingsgebied | 50 μ' goud (Au) over 50 μ' MIN nikkel (Ni) onderplaat |
| Soldeerstaartplatering | 200 ‰ 500 μ' 100% Mat Tin | |
| Basismateriaal voor contacten | Fosforbrons | |
| Plastic Housing | Thermoplastisch materiaal, ontvlambaarheid UL 94V-0 | |
| Metalen schild | koperen legering met nikkelplatering | |
| LED-configuratie | Linke LED | Bi-color Groen/Geel (565-575 nm / 585-595 nm) |
| Rechter LED | Eenkleurig groen (568 nm) | |
| Voorspanning (VF) | 2.1V ~ 2.7V @ 20mA | |
| Energieverspilling (Pd) | 105 mW MAX (links) / 68 mW MAX (rechts) | |
| Milieu & Soldering | Werktemperatuur | 0°C tot +70°C |
| Bergingstemperatuur | -20°C tot +125°C | |
| RoHS-status | Ja, RoHS-6-conform | |
| Verwarmbaarheid (J-STD-002) | 245°C Onderdompeling en uiterlijk conform | |
| Wave Soldering (J-STD-075) | W2, 270°C Maximaal door Wave Solder | |
| Vochtgevoeligheid (J-STD-020) |
Niveau 1 (MSL 1 - Geen vochtgevoeligheid) |
De JT7-1119NL 90W PoE RJ45-connector bevat geïntegreerde status-LED's voor vereenvoudigde netwerkdiagnostiek.
| LED-positie | Kleur | Typische functie |
| Linke LED | Groen | Linkactiviteit |
| Linke LED | Geel | Snelheid/status |
| Rechter LED | Groen | Standaard van stroom/verbinding |
| Parameter | Groen (links) | Geel (links) | Groen (recht) |
| Waallengte | 565-575 nm | 585-595 nm | 568 nm |
| Maximaal vermogen | 105 mW | 105 mW | 68 mW |
| Piek voorstroom | 140 mA | 140 mA | 150 mA |
| Voorspanning @20mA | 2.2-2.5V | 2.1-2.5V |
2.2-2.7V |
De JT7-1119NL voldoet aan:
| Parameter | Waarde |
| Werktemperatuur | 0°C tot +70°C |
| Bergingstemperatuur | -20°C tot +125°C |
| Vochtgevoeligheid | Niveau 1 |
| Temperatuur van de soldeergolf | Tot 270 °C |
Op zoek naar een betrouwbare10GBASE-T RJ45-aansluiting met geïntegreerde magneten en 90W PoE-ondersteuning?
De JT7-1119NL biedt uitstekende signaalintegrititeit, robuuste isolatiebescherming en bewezen Ethernet-prestaties voor veeleisende netwerktoepassingen.Neem vandaag nog contact op met ons engineering- en verkoopteam voor prijzen, monsters, datasheets, PCB-aanbevelingen en ondersteuning van de volumeproductie.
JT7-1119NL is een single-port 10GBASE-T RJ45-connector met geïntegreerde magneten die is ontworpen voor Ethernet-netwerkapparatuur met hoge snelheid die 10 Gigabit-prestaties en PoE-ondersteuning vereist.
De connector ondersteunt 4-paar PoE met een vermogen tot 90W, waardoor het geschikt is voor PoE++ toepassingen.
De geïntegreerde magnetische module zorgt gedurende 60 seconden voor een minimale isolatiespanning van 2250VDC.
Ja, het product voldoet volledig aan de RoHS-6 milieueisen.
Het wordt vaak ingezet in switches, routers, accesspoints, industriële Ethernet-apparaten, bewakingssystemen en andere 10 Gigabit-netwerkapparatuur.
