LINK-PP 1X1 Press Fit LP11F012 SFP kooi met veervinger

LP11F012 tekeningen:

LP11F012.pdf

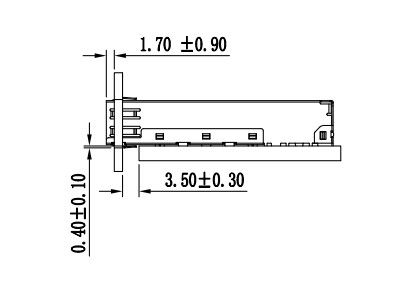

Aanbevolen bezelontwerp:

Kenmerken en voordelen van LINK-PP-kooien:

1. Verpakkingen met banden en rollen: Ontworpen voor een gemakkelijke opname en plaatsing op PCB's, waardoor het assemblageproces wordt vereenvoudigd.
2. Veelzijdige compatibiliteit: Geschikt voor verschillende platendiktes en assemblageprocessen, met flexibele vormgeving.
3. Verzorging van het water: Ideaal voor belly-to-belly toepassingen in enkele en gebonden kooien, waardoor de PCB-ruimte optimaal wordt benut.
4. Geïntegreerde lichtpijpenzijn compatibel met SMT-LED's en bieden duidelijke informatie over de havenstatus en de activiteit.
5. Belly-to-Belly-moduloriëntatie: Vergemakkelijkt het gemakkelijk verwijderen van modules uit de haven.
6. Unieke duimklok: Het heeft een intuïtief knijp-en-trekkende vergrendelingsmechanisme voor een gebruiksvriendelijke bediening.
7. Opties voor goudplatering: Verkrijgbaar in 6 μ", 15 μ" of 30 μ" verguld, voor verschillende kosten en prestaties.
8. Geavanceerde EMI-bescherming: Ganged kooien bevatten 360° elastomeerpakkingen, veervinger en meerdere plaatsen voor de aardspeld voor superieure EMI-bescherming.
9. Elastomeer- of metaalpakkingen: Voor uitzonderlijke EMI-bescherming zijn twee opties beschikbaar.
10. Beëindiging van de druk-inrichting: Vermijdt de noodzaak van solderen, vermindert de toegepaste kosten en voorkomt problemen met solderen.
11. Warm aansluitbare zenders: Toestaan dat modules worden ingebracht of verwijderd zonder het systeem uit te schakelen.
12. Zinkgegooide achterbellen: Biedt 360° EMI-bescherming en zorgt voor een robuuste signaalintegriteit.

Verwijzingen

• Materiaal: koperlegering, Ni-geplat
• Verpakking: Trayverpakking
• Temperatuurbereik: -55°C tot +85°C

Aanpassing:

• Datum en basisafmetingen vastgesteld door de klant
• Pads and Vias zijn chassis grond, 11 plaatsen
• Door de gaten heen, optioneel
