Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: Arjm12a2-805-bedelaar-EW2
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: $0.5-$3.5
Verpakking Details: DIENBLAD
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 180K/Month
onderdeelnummer: |
Arjm12a2-805-bedelaar-EW2 |
massa productie: |
LPJxxxxxNL |
Type connector: |
RJ45 |
Toepassingen: |
2.5G basis-T |
Opzettend Type: |
Door Gat |
Afscherming: |
Beschermd, EMI Vinger |
onderdeelnummer: |
Arjm12a2-805-bedelaar-EW2 |
massa productie: |
LPJxxxxxNL |
Type connector: |
RJ45 |
Toepassingen: |
2.5G basis-T |
Opzettend Type: |
Door Gat |
Afscherming: |
Beschermd, EMI Vinger |
Het ontwerpen van Model: RM5-1SSA9V1F
1 ontworpen voor de kaarttoepassing van de netwerkinterface.
2 ontworpen om IEEE802.3u-aan vereiste te voldoen.
3 beschikbaar in alle die draaiverhoudingen door LAN ICmanufactures worden gebruikt.
4 eenvoudigste magnetische component androute op PCB te plaatsen.
5 behoudt het minimaliseren van PCB-ruimte.
6Magnetics Rj45
7 Rj45 geïntegreerde magnetics
8 facultatieve leiden, Facultatieve EMI-Vinger

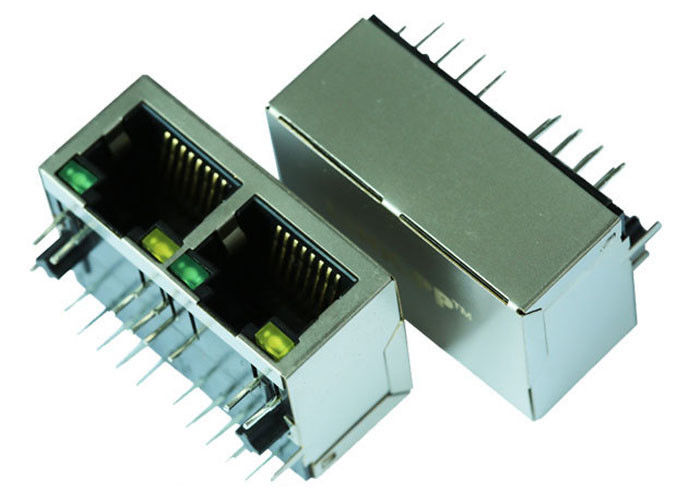

1x2 haven 8P8C RJ45 Jack Connector met neer 2.5G basis-T Geïntegreerde Magnetics, Gele/Groene leiden, Lusje, RoHS | |
Verbinding-pp Artikelnummer | LPJGxxxxNL |
Abraconllc Artikelnummer | Arjm12a2-805-bedelaar-EW2 |
Toepassing-Lan | ETHERNET (niet PoE) |
AutomDX | JA |
Bst Kring | JA |
Configuratie RX | T, C |
Configuratie TX | T, C |
Contact het Koppelen Gebiedsplateren | GOUDEN 6u“/15u“/30u“ |
Kernen per Haven | 8 |
Dioden | GEEN DIODEN |
LEIDENE Optie | Gele/Groene LEDs |
Klink | LUSJE neer |
Aantal Havens | 1X2 |
PCB | FR4 |
PCB zetten Hoek op | ZIJingang |
PCB die Post behouden | T POST |
Pakkethoogte (Duim) | 0,535 |
Pakkethoogte (mm) | 13.60 |
Pakketlengte (Duim) | 0,839 |
Pakketlengte (mm) | 21.30 |
Pakketbreedte (Duim) | 1,230 |
Pakketbreedte (mm) | 31.24 |
Speldtype | THT-SOLDEERSEL |
Volgzame RoHS | Ja-RoHS-5 MET LOOD IN SOLDEERSELvrijstelling |
Zoeken | JA |
Schildemi Lusjes | Zonder |
Snelheid | 2.5G basis-T |
Temperatuur | -40°C ~ 85°C |
Draaienverhouding RX | 1CT: 1CT |
Draaienverhouding TX | 1CT: 1CT |
Beschrijving
1. Producttype Eigenschappen:
1) Producttype = Schakelaar
2) Hefboomtype = RJ45
3) Profiel = Norm
4) De Opzettende Richtlijn van PCB = Zijingang (Rechte hoek)
2. Mechanische Gehechtheid:
1) Jack Configuration = 2 x 4
3. Elektrokenmerken:
1) Beschermd = ja
4. Beëindiging Verwante Eigenschappen:
1) EMI Vinger - Bodem = zonder
2) Beëindigingsmethode = Soldeersel
5. Lichaam Verwante Eigenschappen:
1) Havenconfiguratie = Multi
2) EMI Vingers - Bovenkant en Kanten = met zonder
3) Klinkrichtlijn = Norm - Klink neer
4) PCB-Staartlengte
6. Contact Verwante Eigenschappen:
1) Voorgeladen = ja
2) Het Type van contactbeëindiging = door Gat
7. Huisvestende Verwante Eigenschappen:
1) Schakelaarstijl = Hefboom
8. De industrienormen:
1) RoHS/ELV Naleving = volgzame RoHS, volgzaam ELV
2) Het loodvrije Soldeersel verwerkt = Golfsoldeersel geschikt aan 240°C,
Golfsoldeersel geschikt aan 260°C, Golfsoldeersel geschikt aan 265°C
Facultatief terugvloeiing-soldeert;
3) RoHS/ELV was de Nalevingsgeschiedenis = altijd volgzame RoHS
9. Identificatie die merken:
1) Linker LEIDENE Kleur (Positie #1) = Groen/Geel - 250 ohmweerstand
2) Juiste LEIDENE Kleur (Positie #2) = Groen, Geel - 250 ohmweerstand
10. Voorwaarden voor Gebruik:
1) Is = Gedrukte Kringsraad van toepassing
2) Milieuvoorwaarden = Bureau/Gebouw
3) Werkende Temperatuur (°C) = 0 - 70
11.Hipot:
1500Vrms min
Toepassingen voor Eindgebruiker
Ontworpen om toepassingen, zoals ADSL-modems, LAN-op-Motherboard te steunen. Voorzien van een netwerk en communicatie materiaal zoals HUB, PC-kaart, Schakelaar, Router, PC Mainboard, SDH, PDH, IP Telefoon, xDSL-modem, Call centreoplossingen, Complexe vastgestelde hoogste vakjes, VOIP-gatewaysopstelling, het Protocol van de Grensgateway, snelle ethernetschakelaar…
Concurrentievoordeel
Lan van 1x4 rj-45 Haven
18 van de productiejaar ervaring,
2600 personeelsleden,
100% test
Flexibele levertijd
Hoofdklant
Ontwerp voor Ti, Intel, Samsung, Bot, Jabil, Flextronics, Cipres, Freescale, EKF .......
EMS-Toepassing
Ingebouwde Flexibele PCB-Assemblage; Stijf-flexibele PCB-Assemblage; Micro-electronische, Tikspaander; Micro-electronisch, Spaander aan boord; Optoelectronic Assemblage; Rf/Draadloze Assemblage; Door Gatenassemblage; De oppervlakte zet Assemblage op; Systeemassemblage; De gedrukte Assemblage van de Kringsraad
