Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: SM91502AL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Onderdeelnummer: |
SM91502AL |
Turn Ratio: |
1:1 ±2% |
OCL (100 kHz, 0,1 V): |
150 µH min. tot maximaal 450 µH. |
Werkspanning: |
1000 V DC |
Hi-Pot (isolatie): |
4300 VDC (1 mA, 60 sec.) |
Bedrijfstemperatuur: |
-40 °C aan +125 °C |
Onderdeelnummer: |
SM91502AL |
Turn Ratio: |
1:1 ±2% |
OCL (100 kHz, 0,1 V): |
150 µH min. tot maximaal 450 µH. |
Werkspanning: |
1000 V DC |
Hi-Pot (isolatie): |
4300 VDC (1 mA, 60 sec.) |
Bedrijfstemperatuur: |
-40 °C aan +125 °C |

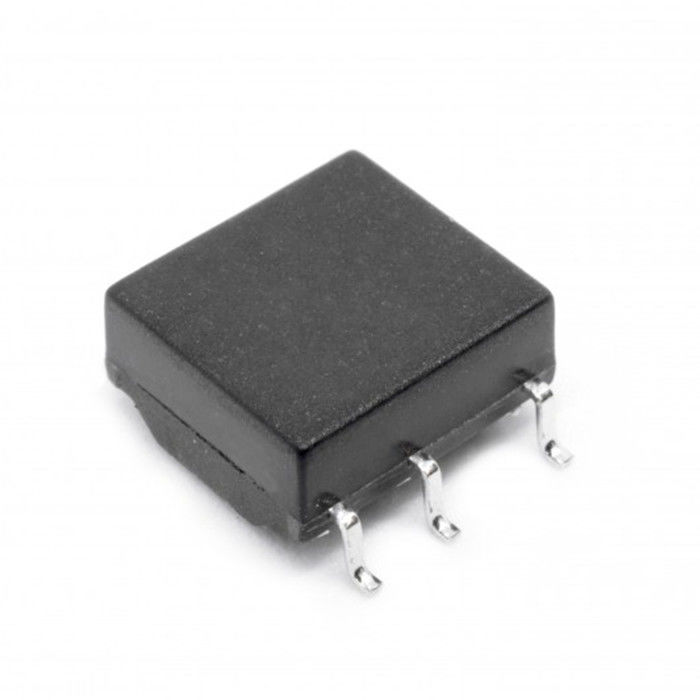

De Bourns SM91502AL is een enkelkanaals isolatietransformermodule voor Battery Management Systemen (BMS) met een geïntegreerde common-mode smoorspoel voor superieure ruisonderdrukking. Specifiek ontworpen voor de hoge veiligheidseisen van Elektrische Voertuigen (EV) en Energieopslagsystemen (ESS), ondersteunt de SM91502AL seriële daisy chain/isoSPI™ communicatie. Met een werkspanning van 1000 VDC en AEC-Q200 conformiteit, zorgt het voor robuuste signaalintegriteit en galvanische isolatie in de meest veeleisende omgevingen.
De SM91502AL onderscheidt zich als een praktische keuze voor BMS-communicatie-isolatie omdat het elektrische prestaties combineert met productierijpe betrouwbaarheid. De specificaties maken het geschikt voor systemen die afhankelijke signaalkoppeling en sterke isolatiekenmerken vereisen.
| Parameter | Specificatie |
|---|---|
| Open Circuit Inductie (OCL) | 150 µH min. / 450 µH max. |
| Testconditie voor OCL | 100 kHz, 0,1 V, -40 °C tot +125 °C |
| Lekkage-inductie | 0,5 µH max. |
| Testconditie voor lekkage-inductie | 100 kHz, 0,1 V |
| DCR - Transformatorzijde | 0,45 Ω max. |
| DCR - CM Smoorspoelzijde | 0,85 Ω max. |
| Turns Ratio | 1:1 ±2% |
| Insertieverlies | -0,25 dB max. @ 4 MHz |
| Return Loss (Z uit = 100 ohm) | -22 dB min. @ 4 MHz |
| Common Mode Rejection Ratio | -35 dB min. @ 1–100 MHz |
| Common Mode Rejection Ratio | -28 dB min. @ 100–200 MHz |
| Hi-Pot (1 mA, 60 sec.) | 4300 VDC |
| Werkspanning | 1000 VDC |
| Parameter | Specificatie |
|---|---|
| Functionele isolatie | Ja |
| Bedrijfstemperatuurbereik | -40 °C tot +125 °C |
| Opslagtemperatuurbereik | -25 °C tot +85 °C |
| Vochtgevoeligheidsniveau | 1 |
| ESD-classificatie (HBM) | N.v.t. |
| Verpakking | Tape & Reel |
| Rolhoeveelheid | 800 stuks. / 13-inch rol |
| Afwerking | Cu/Ni/Sn |
| Conformiteit | RoHS conform |
De SM91502AL BMS-transformator is zeer geschikt voor ontwerpen die isolatie en stabiele communicatie vereisen binnen batterijbewakingsnetwerken. Veelvoorkomende toepassingen zijn:
In een Battery Management System zijn signaalintegriteit en veiligheid niet-onderhandelbaar. De SM91502AL onderscheidt zich door functionele isolatie en een breed bedrijfstemperatuurbereik (-40 °C tot +125 °C) te bieden, waardoor het geschikt is voor automotive omgevingen onder de motorkap. De lage lekkage-inductie (0,5 µH max.) zorgt voor nauwkeurigheid van snelle gegevens, terwijl de hoge CMRR uw systeem beschermt tegen common-mode ruis die wordt gegenereerd door hoogvermogenomvormers.
De SM91502AL is een BMS-transformator die wordt gebruikt in communicatie- en isolatiecircuits van batterijbeheersystemen, met name in IsoSPI en seriële daisy chain ontwerpen.
Ja. De SM91502AL is AEC-Q200 conform, waardoor het geschikt is voor automotive-grade toepassingen.
De werkspanning is 1000 VDC.
De hi-pot classificatie is 4300 VDC gedurende 60 seconden bij 1 mA.
Het ondersteunt referentieontwerpen met Analog Devices LTC6804-1 / LTC6811 en MC33771 / MC33772.
