Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: HR861153C
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: $0.05-$1.28
Verpakking Details: Tray Package: 50 PCs in 1 dienblad, dienblad 24 in 1 karton, dat 32*30*31cm is, 8.5KGS (1200pcs) van
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4200K-PCS/Month
Onderdeelnummer: |
HR861153C |
Massaproductie: |
LPJ0284GDNL |
Originele Munafactuer: |
LINK-PP |
Applicatie: |
10/100BASE-TX |
PoE: |
IEEE 802.3af PoE |
Werkende levensduur: |
≥ 750 paringscycli |
Bedrijfstemperatuur: |
0 ° C tot +70 ° C |
Opslagtemperatuur: |
-40°C tot +85°C |
Onderdeelnummer: |
HR861153C |
Massaproductie: |
LPJ0284GDNL |
Originele Munafactuer: |
LINK-PP |
Applicatie: |
10/100BASE-TX |
PoE: |
IEEE 802.3af PoE |
Werkende levensduur: |
≥ 750 paringscycli |
Bedrijfstemperatuur: |
0 ° C tot +70 ° C |
Opslagtemperatuur: |
-40°C tot +85°C |

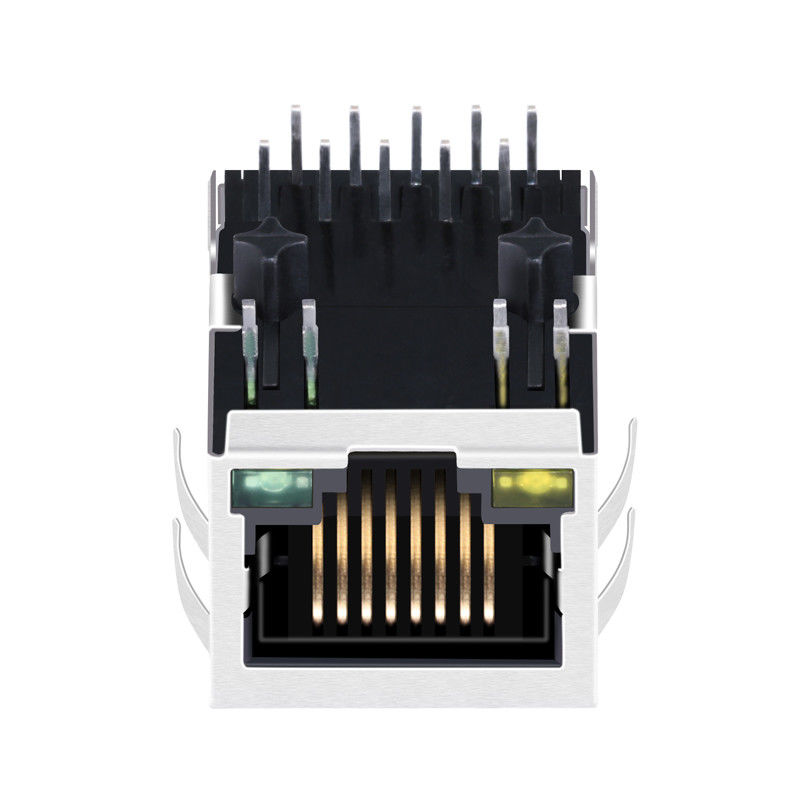

De...HR861153Cis eeneen RJ45-aansluiting met een enkele poort met geïntegreerde magneten en dubbele LED's,, ontworpen voor10/100Base-TX Ethernet en PoE toepassingen.
Met eenVerticaal ontwerp met doorlopend gat (THT),richting van de sluiting naar beneden, enEMI-veerbescherming, HR861153C helpt ingenieursverminderen van de PCB-ruimte, vereenvoudigen van de lay-out en verbeteren van de algehele signaalintegratie.
Volledig in overeenstemming metIEEE 802.3af PoE-normenDeze connector integreert LAN-magneten rechtstreeks in de RJ45-aansluiting, waardoor het aantal externe componenten wordt verminderd en tegelijkertijd destabiele elektrische prestaties en hoge fabricagebetrouwbaarheid.
- Ik weet het niet.
De HR861153C is ontworpen om aan de veeleisende Ethernet- en PoE-vereisten te voldoen en levert een consistente elektrische prestatie:
| LED-kleur | Waallengte | Voorspanning (min / max) | Voorstroom | Type |
|---|---|---|---|---|
| Groen | 568 nm | 1.8 V / 2.8 V | 20 mA | Vierkantheid |
| Geel | 585 nm | 1.8 V / 2.8 V | 20 mA |
Vierkantheid |
De dubbele LED's biedenduidelijke visuele indicatie van verband, activiteit en status, het verbeteren van de diagnostiek tijdens installatie en onderhoud.
1. Huizen:PA66 GF, zwart, UL94 V-0
2. Voeg:PA66 GF, zwart, UL94 V-0
3Contactmateriaal:Phosfor Bronze, dikte 0,35 mm
4. Contactplaat:
5Schild:met een dikte van 0,20 mm
6. Schildplatering:30 μin Nikkel
Deze materialen zorgen ervoor datuitstekende corrosiebestendigheid, lasbaarheid, mechanische sterkte en EMI-onderdrukking.
| Parameter | Specificatie |
|---|---|
| Deelnummer | HR861153C |
| Portconfiguratie | 1 × 1 RJ45 |
| Versnelling | 10/100Base-TX |
| PoE | IEEE 802.3af |
| Montage | Door het gat |
| LED's | Groen en geel |
| EMI-schild | Met veervinger |
| Isolatie | 2250 VDC |
| Werktemperatuur | 0°C tot +70°C |
RJ45 connectoren zijn ingepakt.ESD-beveiligde bakken of buizenDe verpakking is duidelijk gemarkeerd met de volgende tekst:deelnummer, hoeveelheid, partijcode/datum en RoHS-naleving.
Producten worden verzonden inversterkte exportkartonnenmet antistatische en schokabsorberende bescherming.
Beschikbare verzendmethoden zijn:DHL, FedEx, UPS, luchtvracht en zeevracht, die zowel monsters als bulkorders ondersteunt.
▷Bewezen verenigbaarheid
Volledig in overeenstemming metIEEE 802.3 Ethernet & PoE-normen, LINK-PP RJ45 MagJacks zijn breed compatibel met de belangrijkste PHY chipsets en netwerkplatforms.
▷Geïntegreerde magneten, lagere BOM kosten
Ingebouwde magneten verminderen externe componenten.PCB-uitleg vereenvoudigen, en het rendement van de productie te verbeteren.
▷Uitstekende signaalintegriteit
Geoptimaliseerd voorlaag invoegverlies, laag rendementverlies, hoge CMRR en onderdrukking van EMI, waardoor een stabiele Ethernet-prestatie wordt gewaarborgd.
▷Industriële betrouwbaarheid
Ontworpen voor:750+ paringscycli, robuust afscherming, en stabiele werking overcommerciële en industriële temperatuurbereiken.
▷Gecertificeerd en conform
RoHS-conform, UL-erkend en vervaardigd onder strenge kwaliteitscontrolesystemen.
▷OEM / ODM Flexibiliteit
met een vermogen van niet meer dan 50 Waangepaste LED's, afscherming, PoE-ondersteuning en verpakkingsoptiesbeschikbaar.
▷Kosteneffectieve wereldwijde levering
Direct fabrieksprijzen, stabiele levertijden en wereldwijde logistieke ondersteuning voormonsters tot massaproductie.
