Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: 5631-s-k6-F-8C
Document: LPJE101CNL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: $0.05-$1.28
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4200K-PCS/Month
Productnaam: |
Enige Havenrj45 Schakelaar |
Kabelsysteem: |
Kat 5/5e |
Beëindigingsstijl: |
Door gat |
Geslacht: |
RJ45 Vrouwelijk |
Beëindiging: |
Soldeer |
Sollicitatie: |
Netwerken, telecommunicatie, signaal |
Productnaam: |
Enige Havenrj45 Schakelaar |
Kabelsysteem: |
Kat 5/5e |
Beëindigingsstijl: |
Door gat |
Geslacht: |
RJ45 Vrouwelijk |
Beëindiging: |
Soldeer |
Sollicitatie: |
Netwerken, telecommunicatie, signaal |

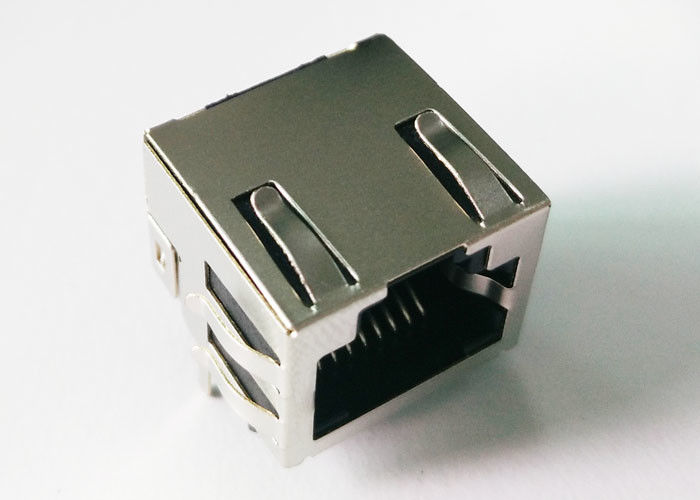

De 5631-S-K6-F-8C Afgeschermde RJ45 Modulaire Jack (LINK-PP Onderdeelnummer LPJE101CNL) is een enkele-poorts 8P8C RJ45 vrouwelijke connector zonder geïntegreerde magnetica, ontworpen voor Ethernet-netwerkapparatuur die betrouwbare signaalintegriteit en EMI-afscherming vereist.
Deze zij-ingang afgeschermde RJ45 connector beschikt over EMI aardingsvingers, vergulde contacten, en THT soldeermontage, waardoor deze geschikt is voor zeer betrouwbare netwerkapparaten zoals routers, switches en LAN-on-Motherboard ontwerpen.
De connector ondersteunt standaard Ethernet-interfaces en is geoptimaliseerd voor niet-PoE netwerktoepassingen waar magnetica extern op de printplaat zijn geïmplementeerd.
| Parameter | Specificatie |
|---|---|
| Onderdeelnummer | LPJE101CNL |
| Alternatief P/N | 5631-S-K6-F-8C |
| Connectortype | RJ45 Modulaire Jack |
| Poortconfiguratie | 1 × 1 |
| Contactpositie | 8P8C |
| Afscherming | Afgeschermd met EMI Vingers |
| Magnetica | Zonder Geïntegreerde Magnetica |
| LED | Geen LED |
| Montagetype | Through Hole (THT) |
| Printplaat Montagehoek | Zij-ingang |
| Slotoriëntatie | Tab Omhoog |
| Printplaat Bevestigingspost | T-Post |
| Contactbeplating | Goud 6µ"/15µ"/30µ" |
| Contactmateriaal | Fosforbrons |
| Isolatiemateriaal | PBT |
| Brandbaarheidsclassificatie | UL94-V0 |
| Paringscycli | 500 |
| UL Certificering | E324776 |
| Afmeting | Inches | mm |
|---|---|---|
| Lengte | 0.620 | 15.75 |
| Breedte | 0.640 | 16.25 |
| Hoogte | 0.516 | 13.10 |
| Parameter | Specificatie |
|---|---|
| Stroomsterkte | 1.5 A |
| Bedrijfsspanning | 120 VAC |
| Isolatieweerstand | ≥ 1000 MΩ |
| Contactweerstand | ≤ 20 mΩ |
| Diëlektrische Weerstandsspanning | 1000 VAC / 1 minuut |
| Parameter | Specificatie |
|---|---|
| Bedrijfstemperatuur | −40°C tot +85°C |
| Naleving | RoHS-conform |
| Soldeerproces | JEDEC Loodvrij Golfsolderen |
De 5631-S-K6-F-8C afgeschermde RJ45 connector wordt veel gebruikt in Ethernet-netwerk- en communicatiesystemen, waaronder:
De LINK-PP LPJE101CNL is 100% compatibel met 5631-S-K6-F-8C, en biedt een betrouwbare directe vervanging voor bestaande Ethernet-hardwareontwerpen zonder dat er printplaatwijzigingen nodig zijn.
LINK-PP biedt een volledig portfolio van RJ45 connectoren, geïntegreerde magnetische jacks (MagJack), LAN-transformatoren en high-speed Ethernet-connectiviteitsoplossingen voor fabrikanten van netwerkapparatuur wereldwijd.
