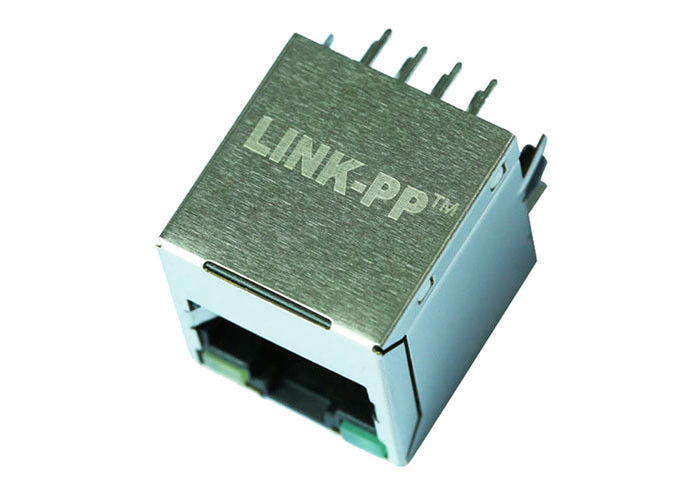

5-2301995-3 verticale RJ45-Hefboom 10/100 basis-TX Magnetische LPJD4012B47NL

Kenmerken vanRJ45 met geïntegreerde magnetische aansluiting:

1. Verbindingsmateriaal:

• Behuizing: Lcp Black Ul94 V-0
• Invoegplaat: Lcp Black Ul94 V-0
• Schild: Messing
• Bescherming: nikkel
• Contact: koperlegering
• Contactplating: selectief goud, min. 0,76um (30μInch) in contactgebied over min. 1,27um (50uInch) nikkel
• Solder Pin Plating: 3,05um (120 inch) Tin Over 1.27um (50 inch) Nickel Over All
• Beschermingsspeld: nikkel

2. RJ45 De afmetingen van de holtes voldoen aan FCC-deel 68
3. Het onderdeel wordt aanbevolen voor het terugvloeiend soldeerproces Pieksoldeer: Temperatuur max. +260'C, max. 10s
4-40 °C tot +85 °C
5. opslagtemperatuur = -40'C tot +85°C
6Jack Configuratie: 1 X1
Tabrichting: TOP

5-2301995-3 Elektrische specificaties:

1. ROTN RATIO @ 100kHz:

• (P1~P3):(J1~J2) = 1:1±2%
• (P4~P6):(J3~J6) = 1:1±2%

2. Oorspronkelijke inductie: 350 μH MIN @ 100 kHz, 0,1 V 8 mA DC BIAS
3DC-weerstand: 1,2 ohms max.
4Invoegverlies: 1-100MHz = -1,2 dB max.
5- Terugkeerverlies:

• 1-30 MHz = -16 dB MIN.
• 30-60MHz = -16dB+20l0g ((f/30MHz) MIN.
• 60-80 MHz = -10 dB MIN.

6. CROSS TALK:1-100MHz = -30dB MIN.
7. Common to Common Mode ATTENUATION: 1-100MHz = -30dB MIN.
8. Isolatie: PHY zijdelings: 2250VDC

Wat zijn uw verpakkingsvoorwaarden?
A: Over het algemeen verpakken we onze goederen in neutrale witte dozen en bruine kartonnen.
We kunnen de goederen in uw merkdozen verpakken nadat we uw machtigingsbrieven hebben gekregen.
Q4. Hoe zit het met uw levertijd?
A: Over het algemeen duurt het 10 tot 15 dagen na ontvangst van uw vooruitbetaling. De specifieke levertijd hangt af van de artikelen en de hoeveelheid van uw bestelling.
K5: Kun je volgens de monsters produceren?
A: Ja, wij kunnen uw monsters of technische tekeningen produceren.
Q6. Wat is uw monsternemingsbeleid?
A: We kunnen het monster leveren als er klaarstaande onderdelen op voorraad zijn, maar de klanten moeten de koerierkosten betalen.
Test u al uw goederen voor levering?
A: Ja, we hebben 100% test voor levering
